Hello大家好，我是连续签到3490+天但懒癌晚期的罐罐君。
自从一年前折腾了几台专跑Docker的小主机，从而接触到CasaOS这一国产轻NAS管理系统后，我顺势加入了它家的中文社群并“毁”小白不倦
，也对CasaOS和后续推出的ZimaOS提出了不少不太成熟的建议
CasaOS和ZimaOS的开发者是来自上海的冰鲸团队，这是一个主要面对海外市场的初创团队。从其产品规划来看，它的野心绝不仅仅是轻NAS管理系统，而是涉及私人云、AI助手等方方面面。为了更好地承载其产品，在经历一系列众筹后，冰鲸已经推出了ZimaBorad和ZimaBlade两款轻量级个人小主机硬件，并在2023年规划了ZimaCube系列NAS硬件，其中，搭载了12代酷睿 i5-1235U的ZimaCube Pro更是在最近才量产出炉。
也许是长期在社群发言成功引起了冰鲸团队的注意，罐罐君有幸获得一台ZimaCube Pro的测试资格，收到货后上网一搜，暂时没发现有图文拆解，那么，嘿嘿嘿
我就当仁不让，抢一个中文首发拆解了
P.S 由于办公室网络条件较为苛刻，没有条件测试，罐罐君还没等亮机就直接艺高人胆大地开拆了，以下内容均为静态硬件拆解，后续将针对系统、应用、第三方系统支持等层面推出系列测评，敬请期待
P.P.S 冰鲸本次送测的为ZimaCube Pro的β版公测，所发现问题将反馈给冰鲸团队做调整。换句话说，本系列测评仅针对当前版本ZimaCube Pro，不代表最终成品状态。
OK，叠甲完毕，开始拆箱。
1.配置与总体介绍

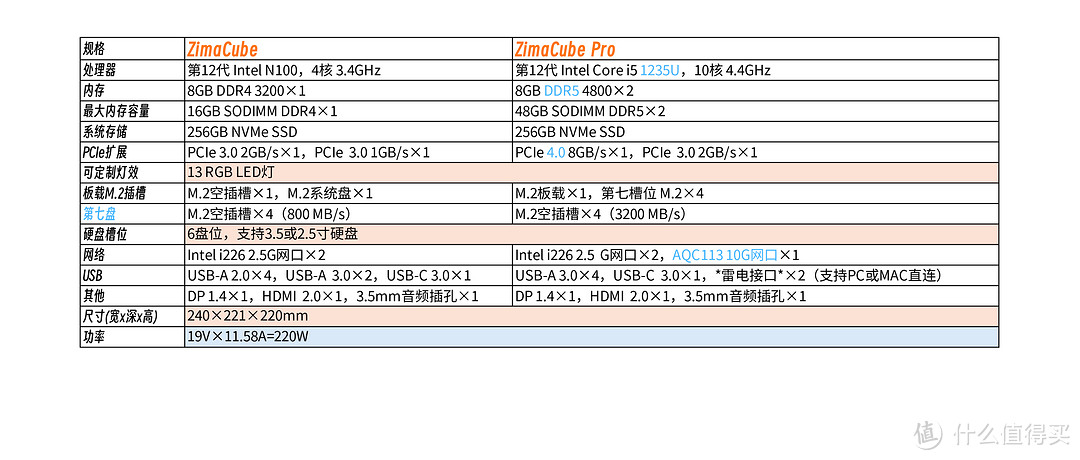

先让我们来看看配置：
ZimaCube系列硬件规格
罐罐君收到的顺丰快递足有8.3公斤，除了外部牛皮纸箱外，内部还有一个黑橙撞色（某P站：不不不不是我）的性冷淡风纸箱。

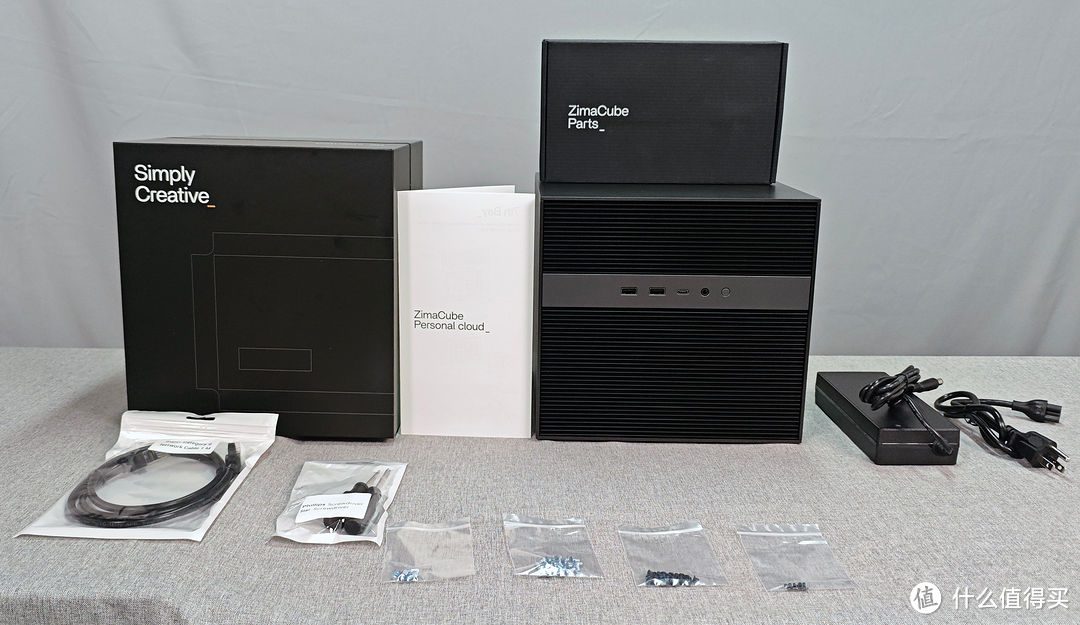

ZimaCube Pro全家福
包装内容物算得上丰富，除了设备本体和一个19V×11.58A的欧标电源适配器外，冰鲸还贴心准备了一根CAT6网线、4组固定螺丝，以及十字和内六角螺丝刀各一把。

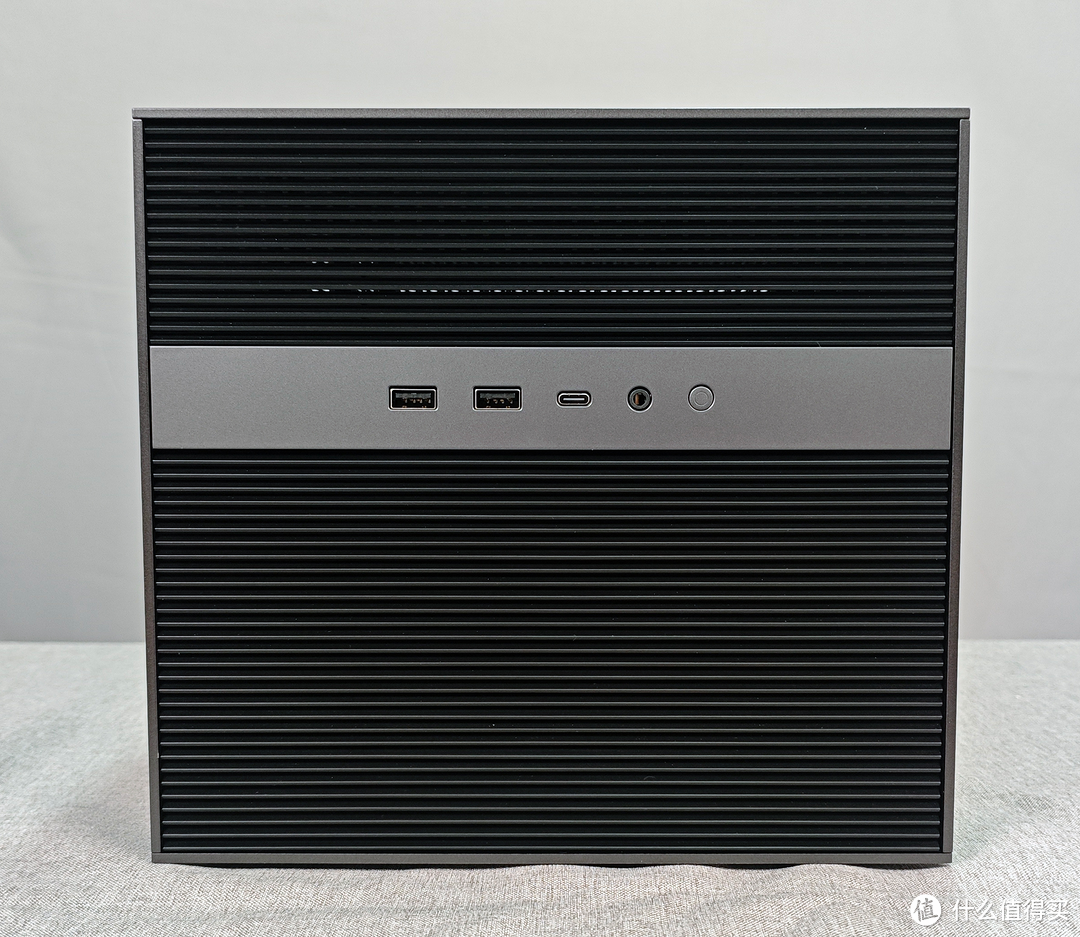

正面照
设备本体是一个方头方脑的盒子，正是得名cube的原因。它延续了包装的性冷淡风设计，正面除了中间的I/O区域，其他部分均为塑料材质的格栅，机身本体则为全铝CNC材质，质感厚重，给人十足的安全感。
整体布局上，ZimaCube系列采用了类似于宝藏盒、乔思伯N2等NAS机箱的上下分层结构，好处是数据计算区域和储存区域有明确功能分区，散热设计上也有较大余地，坏处则是机箱结构可能偏大。对于自家的首款NAS产品，冰鲸团队明显是下过一番巧思的，第七盘、背板连接方式等方面颇有创意，也有效节省了内外部空间；而美中不足则是团队在散热和风道设计方面经验不足，β版公测版ZimaCube的噪音略大，下文会做详细分析。
2.上层主板舱介绍
前文说到，ZimaCube采用上下分层结构，我们首先来揭秘住在“楼上”的主板舱，这可是整台设备的大脑所在。

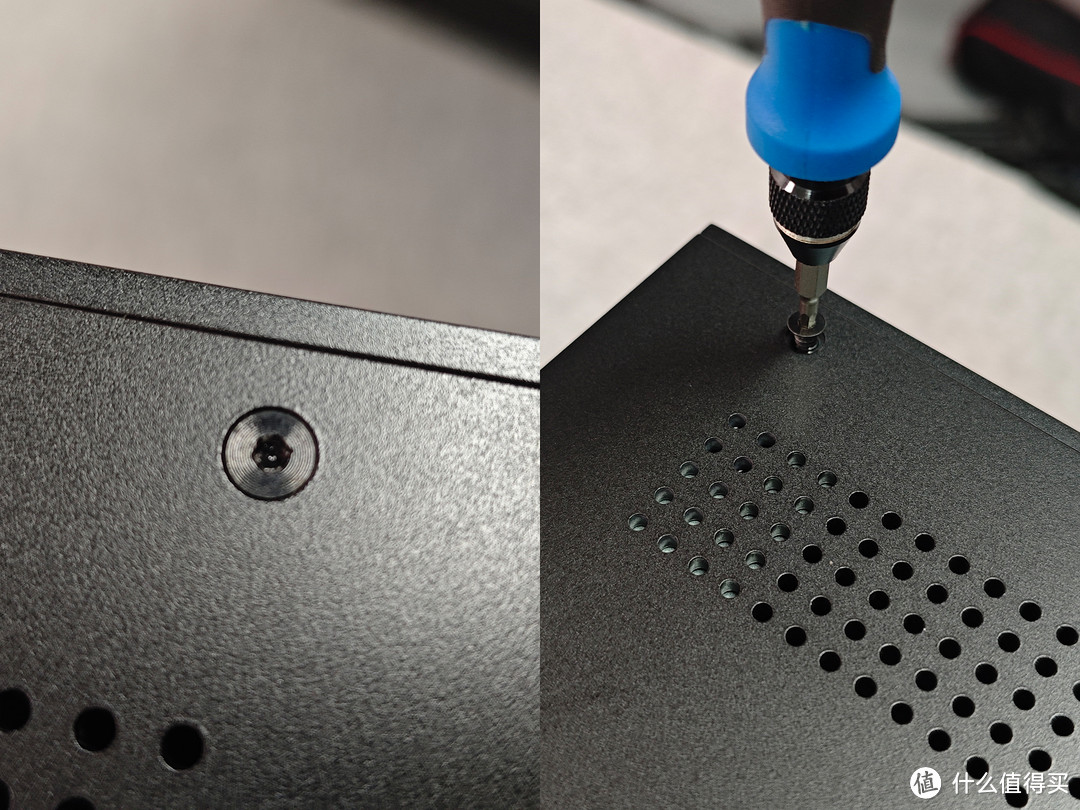

拆机螺丝
使用随附或自备的内六角螺丝刀拧开两侧共四个螺丝，再用指甲或卡片一翘，就可以掀起ZimaCube的头盖骨。
主板舱一览
位于主板正中央的是一个25mm高的双铜管涡轮散热器，关于它的性能和效果，我们在下文的散热章节中专门介绍。

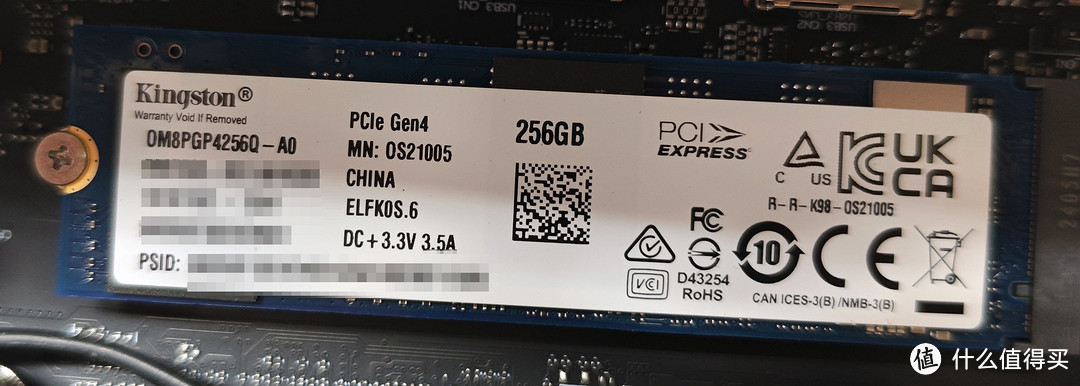

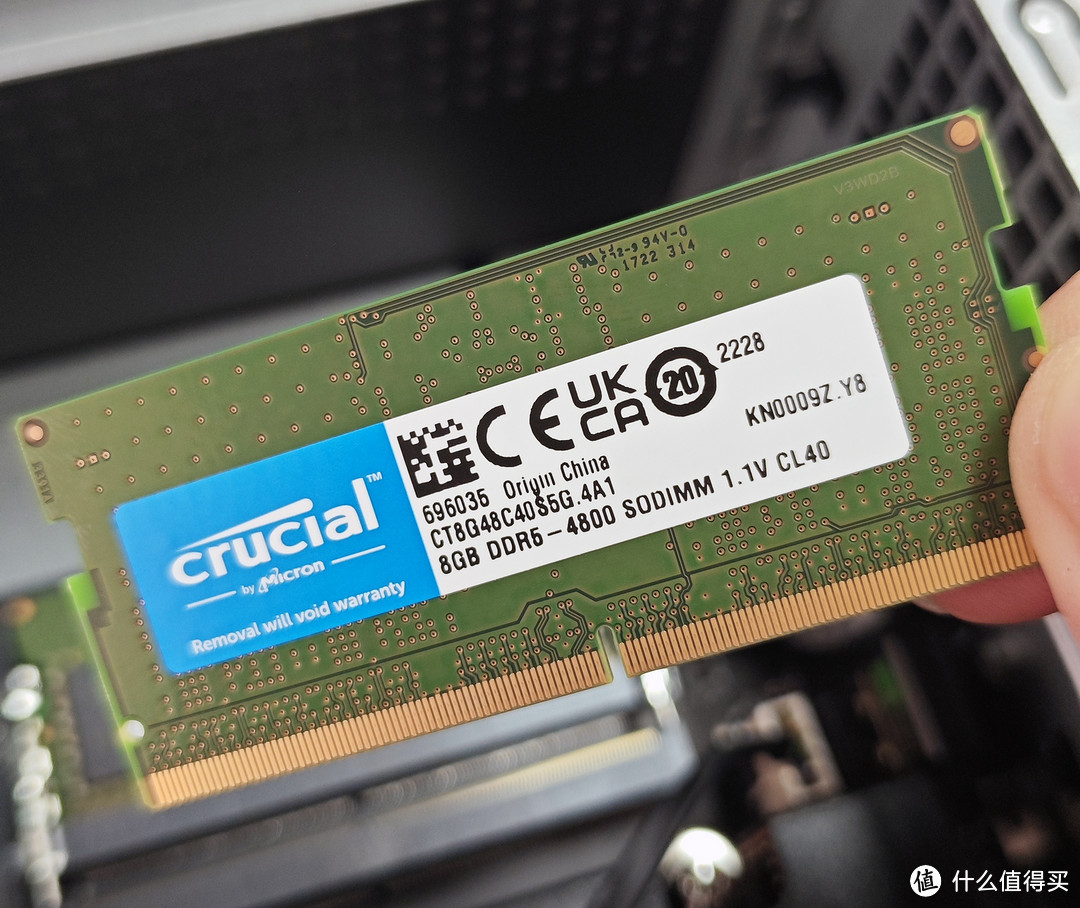

冰鲸为ZimaCube Pro预装的是一条PCIe 4.0的金士顿OM8PGP4256Q-A0 256GBNvme固态，里面是预装的ZimaOS操作系统；内存方面则采用了两条8G DDR5的英睿达CT8G48C40S5G内存，用料可谓十分厚道扎实。
预装系统固态
预装内存

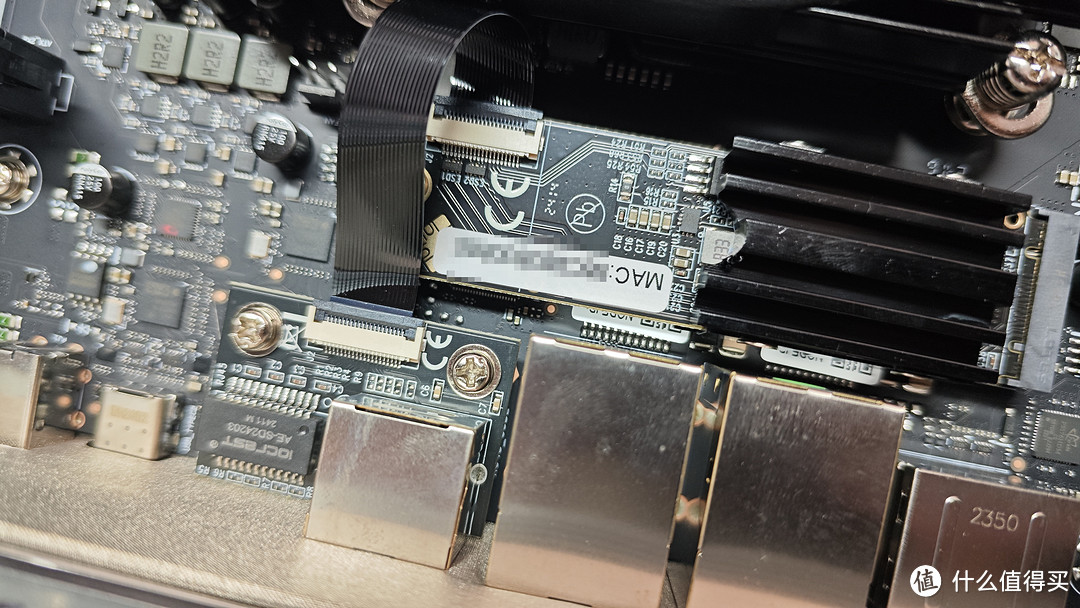

网络方面，除了板载两个i226网卡外，ZimaCube还通过板载M.2插槽+转接线的形式安装了一个Marvell AQC113万兆电口网卡，这也是Pro版ZimaCube反而比普通版少了一个板载M.2插槽的原因。
万兆网卡

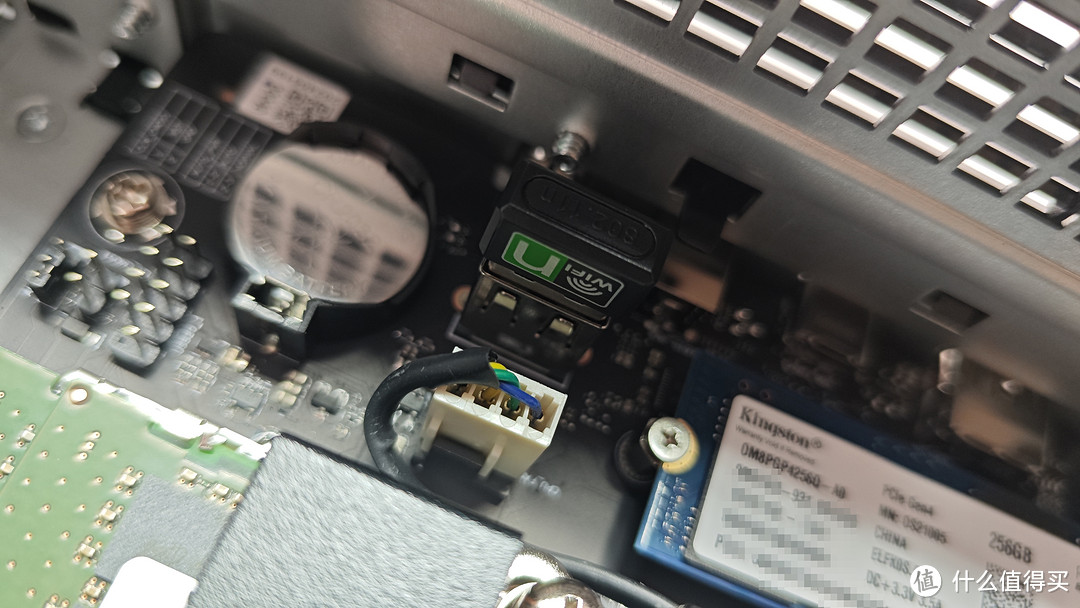

最值得一提的是，ZimaCube主板上还预留了一个板载USB接口，目前这个接口被一个用以控制第七盘光效的USB无线网卡所占据
“板载”USB 无线网卡

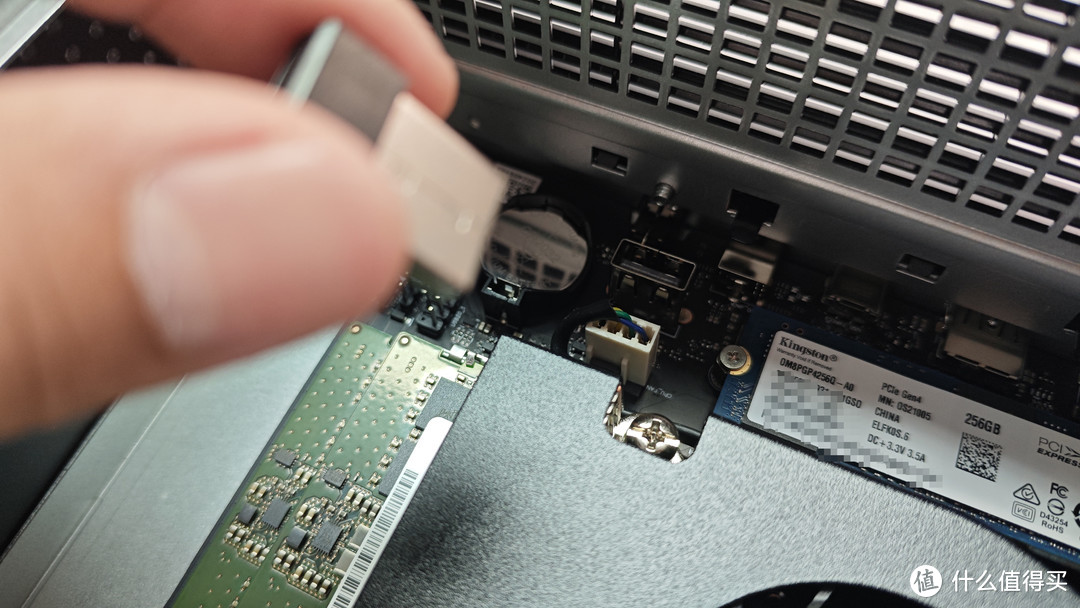

不过，如果你和罐罐君一样不喜欢“灯大灯闪灯会亮”的光污染，同时还是UnRaid或黑裙用户，那么，嘿嘿嘿
实际上是板载USB接口，速率暂未测试
（难怪冰鲸官方介绍页列了一堆第三方支持系统，原来在这等着）逃））））
ok，楼上主板舱的介绍到此告一段落，下面让我们到楼下小姐姐的豪华别墅——硬盘舱——一探究竟。
3.下层硬盘舱介绍
作为一款NAS产品，硬盘舱的设计可谓重中之重，冰鲸团队的巧思也大多体现在此处，下面由我一一道来。

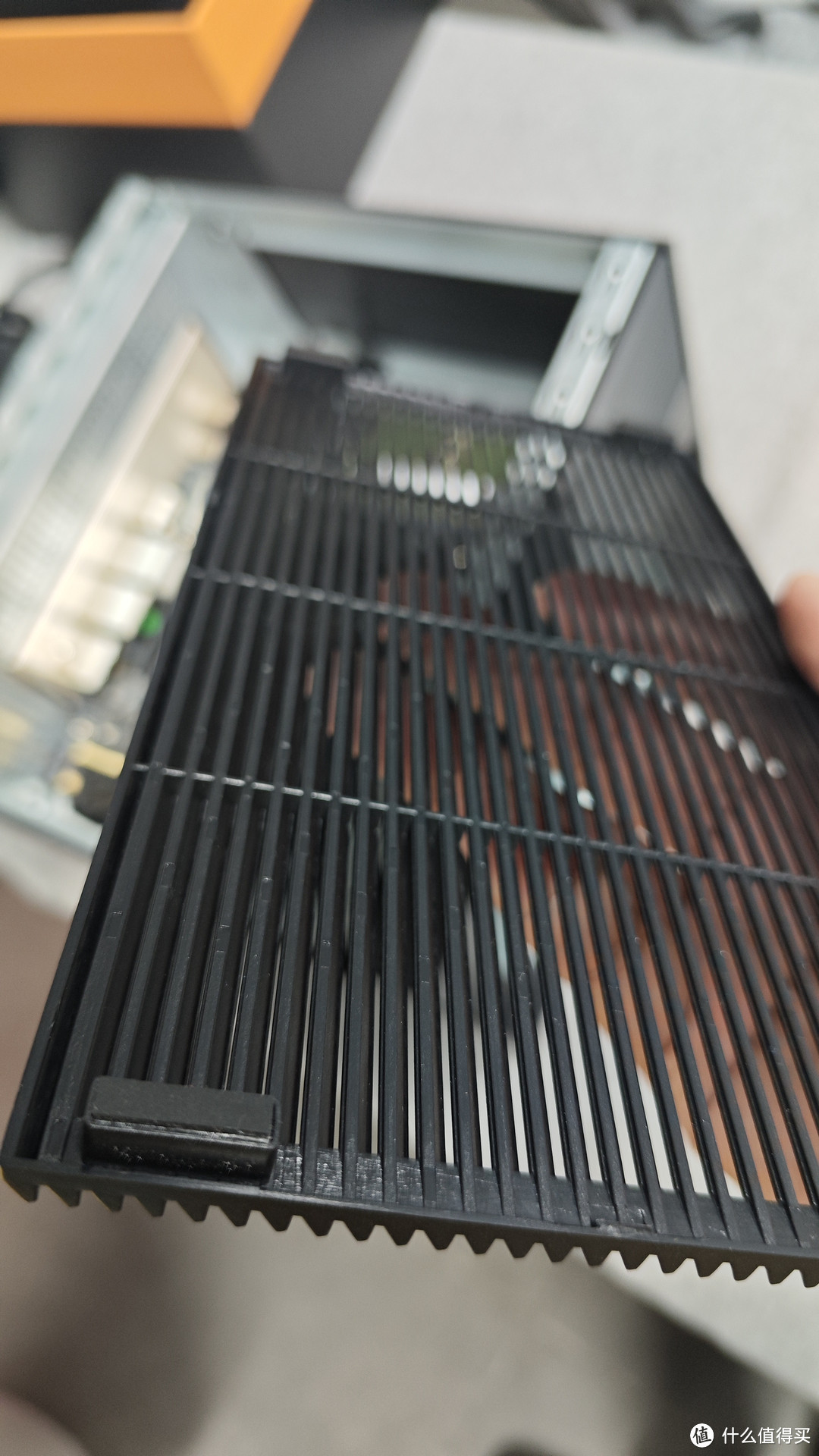

磁吸连接的硬盘舱前面板
硬盘舱前方的格栅采用四角磁吸连接，轻轻一抠即可取下，露出内部的6+1个盘位。
拆下面板后的硬盘舱

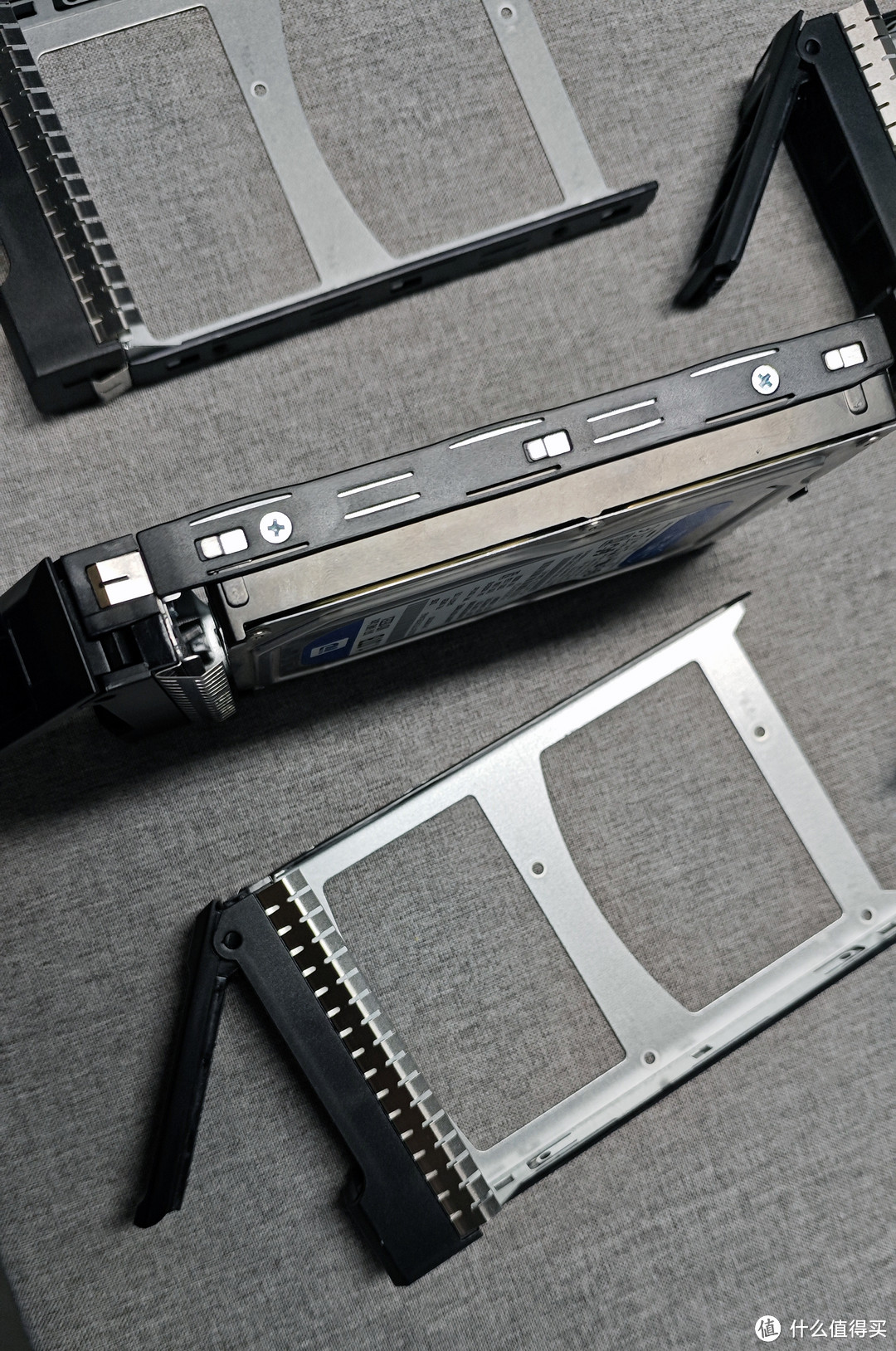

机械硬盘方面，ZimaCube系列提供的六个盘位均采用带指示灯的普通抽取盒，螺丝固定的方式不甚方便，但胜在牢靠；抽取/安装上也比较顺滑，但在最后插入背板阶段需稍微施力向内顶入，再下压把手最终装入。
硬盘抽取盒

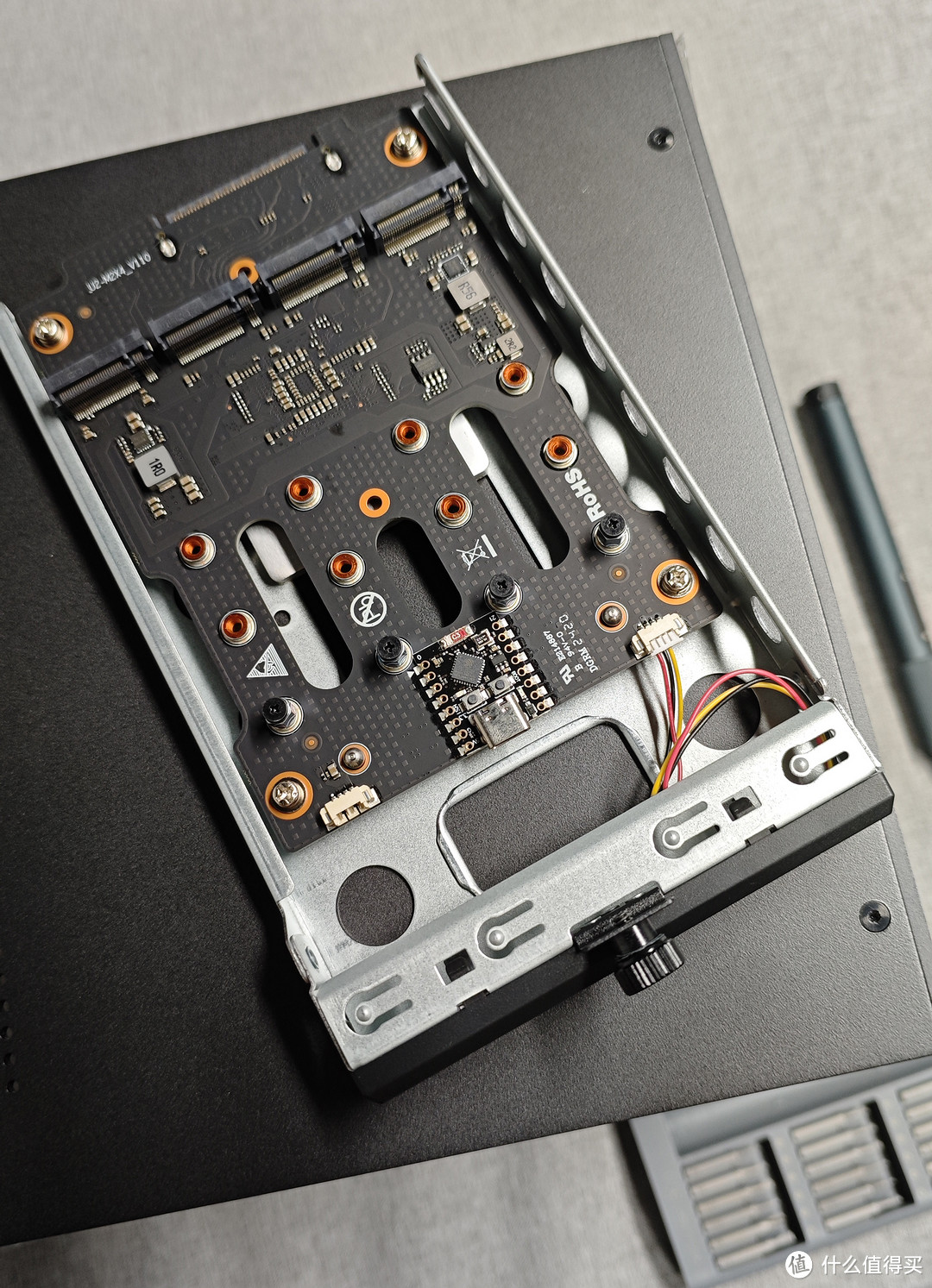

位于盘位最右侧的第七盘则是亮点之一，其正面是一个可编程的RGB LED模组，拉出后就露出4个满速为3200MB（Pro版本）的M.2插槽。
第七盘

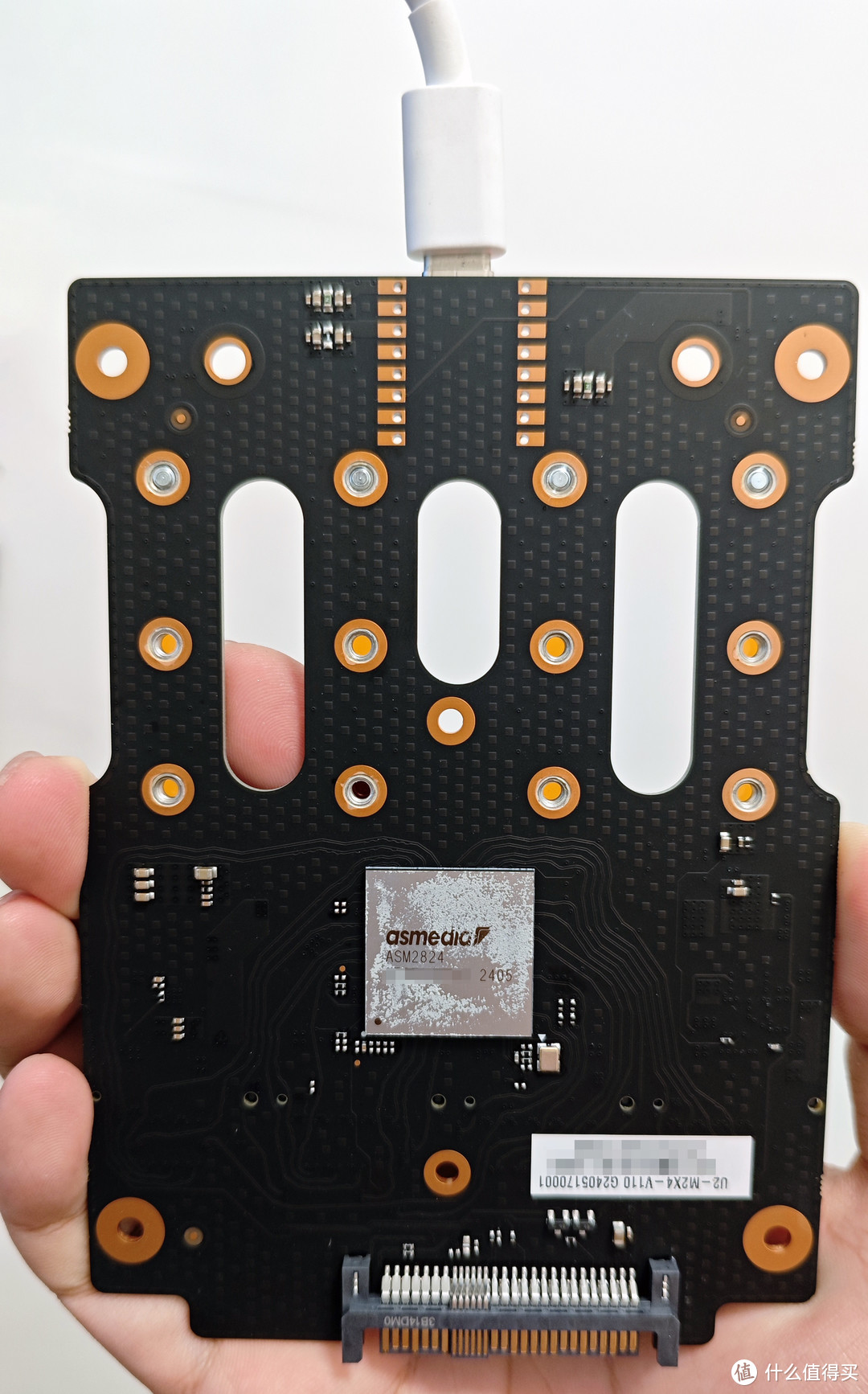

拆下板卡后可见，支持第七盘的是一颗祥硕ASMedia ASM2824芯片，它无需主板支持PCIE拆分即可实扩展4个M.2接口，是群晖万兆+M.2二合一模块的同款IC。
第七盘板卡背面IC
特别值得一提的是，第七盘上还预装了一个ESP32C3 SuperMini单片机，目前从板上接出引线用于控制LED模组。此外，它还支持后续二次开发，给玩家们更多DIY发挥空间。

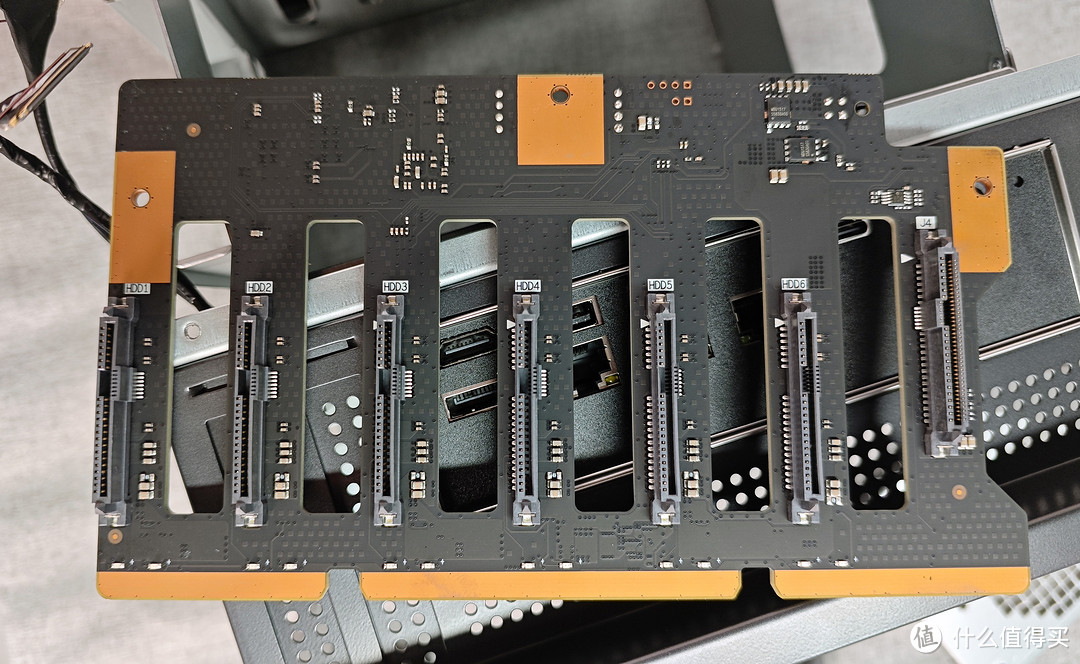

背板
第七盘之外，ZimaCube的背板设计也颇有特色，其接口均采用SATA/SAS兼容接口，支持SATA硬盘或运行在SATA模式下的SAS盘（控制芯片限制），且双边焊接工艺带来了更好的接口强度。

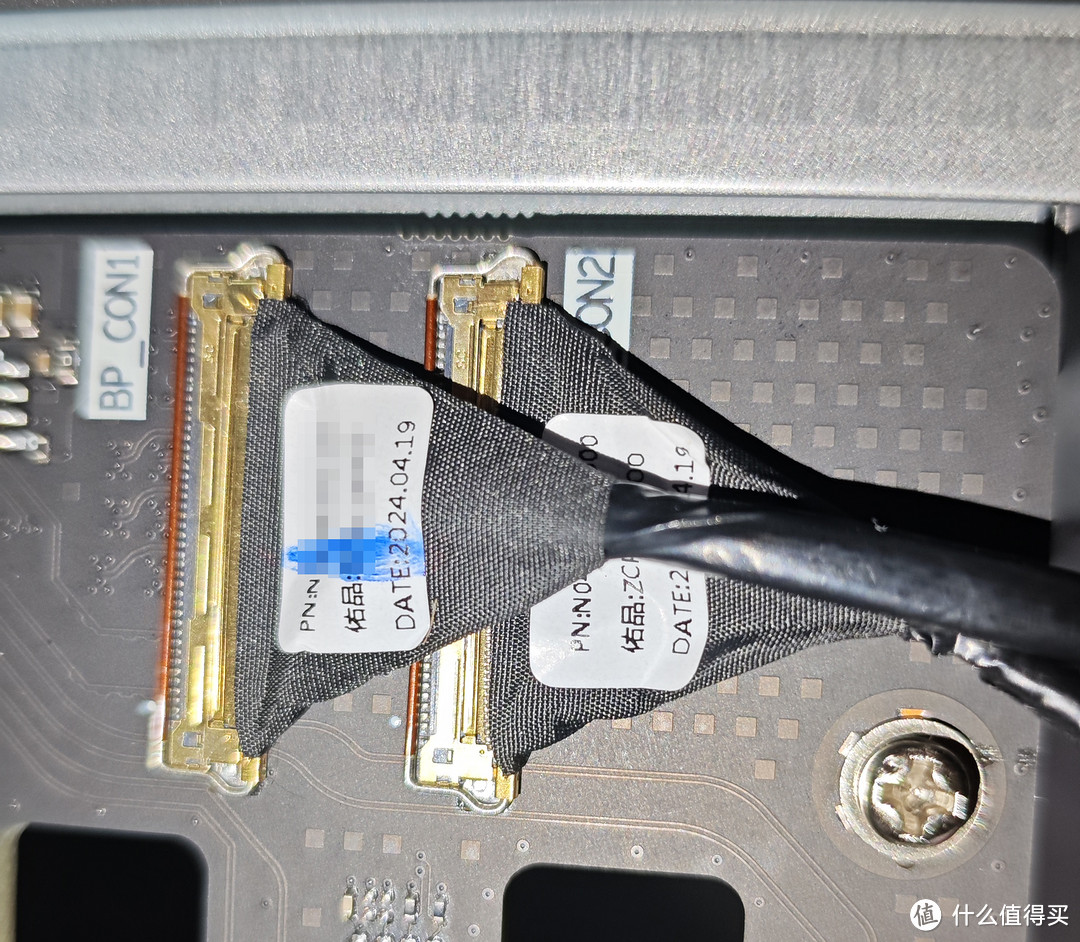

背板连接线（主板侧）
供电方面，背板采用4Pin接线与主板相连；数据连接方式则不走寻常路，没有采用常规的SATA线，而是两根看起来像笔记本屏幕排线的软线，经确认，它们实际上是魔改后的极细同轴线。结合背板规格猜测，这应该是两组PCIe接线，分别扩展出SATA×6和M.2×4。
采用它们的好处显而易见，一方面固定扣针使其连接稳定；另一方面则大大节约了内部接线数量，变相节约了空间，整体也更为整洁；此外，同轴线的多层复合结构，也令其拥有良好的电磁屏蔽，抗干扰效果优秀。
在背板后侧还引出两个4Pin的风扇插针，不过，由于当前版本的背板没有与主板风扇控制接口相连，这两处插针仅仅具备供电功能，无法进行PWM调速。关于这一点，我们在下一节的散热分析与改造中详述。
4.散热分析及改造预告
对于NAS这类内部空间“寸土寸金”的设备来说，散热是重中之重，毕竟没有人希望自家“小姐姐”中暑甚至屋（硬）子（盘）着（损）火（毁）
。远的不说，2个月前抢发上市的某友商产品，就因设计不当、BIOS调教不佳等导致“高烧不退”，成为众多用户的吐槽重点。

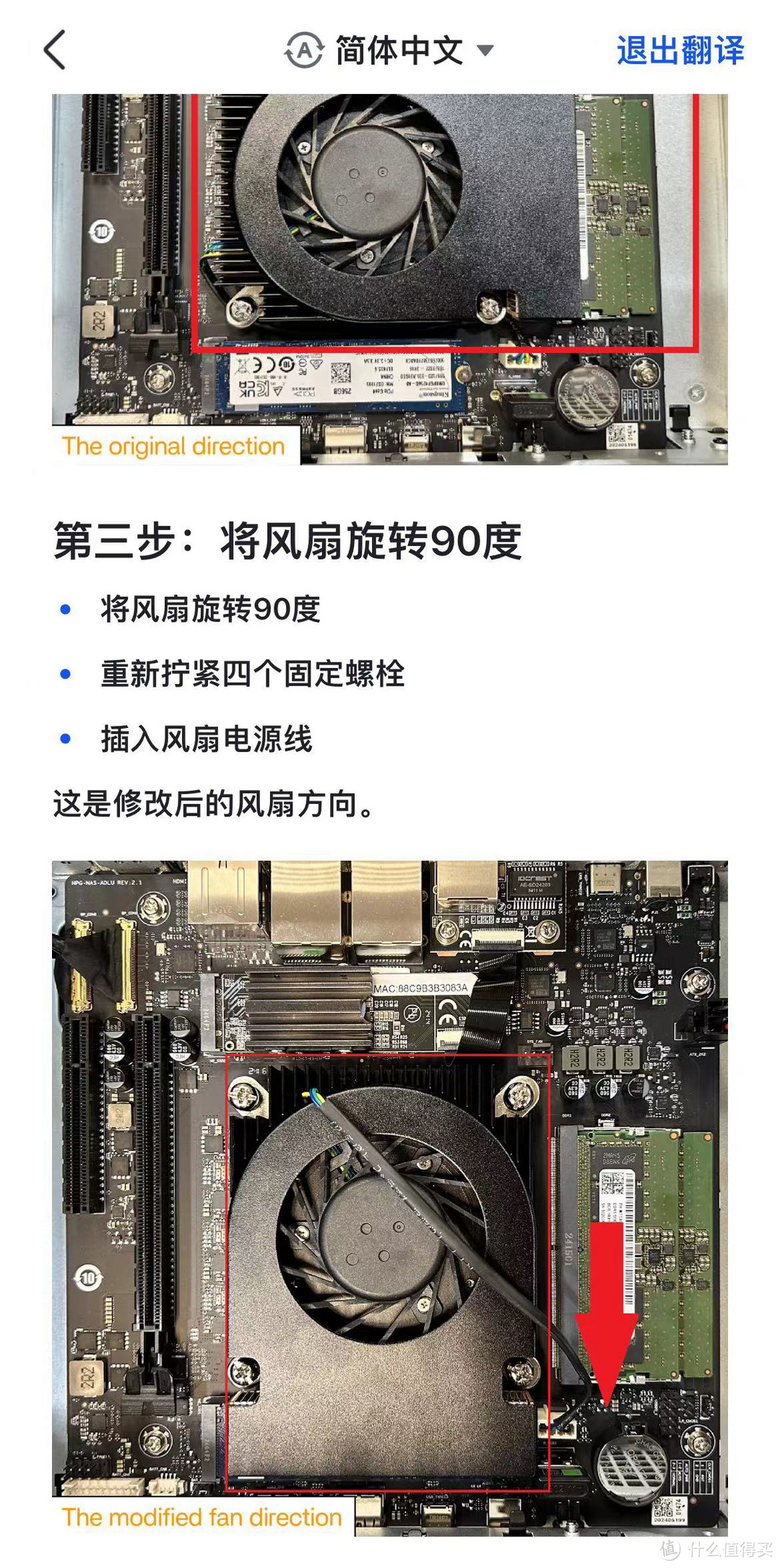

回到ZimaCube，如前所述，它采用了上下分层结构，上层CPU采用了25mm高的双铜管涡轮散热器，预装出风口吹向仅有三排散热孔的设备侧面。于是，在收到设备的同时，我也收到了冰鲸团队小姐姐的风扇方向改装指南。
风扇改装指南
根据CasaOS生态开发者@CP0204 大佬的测试，待机状态下CPU风扇还算安静，但一旦负载稍高，比如安装应用、启动程序时，就立马呼呼作响。
究其原因，可能是由于涡轮风扇身板较小，只能拼命转动以求散热；同时，主板舱内未安装机箱风扇，没有形成连通外界的风道，导致热量在内部堆积，进一步加大了风扇负载，导致恶性循环。

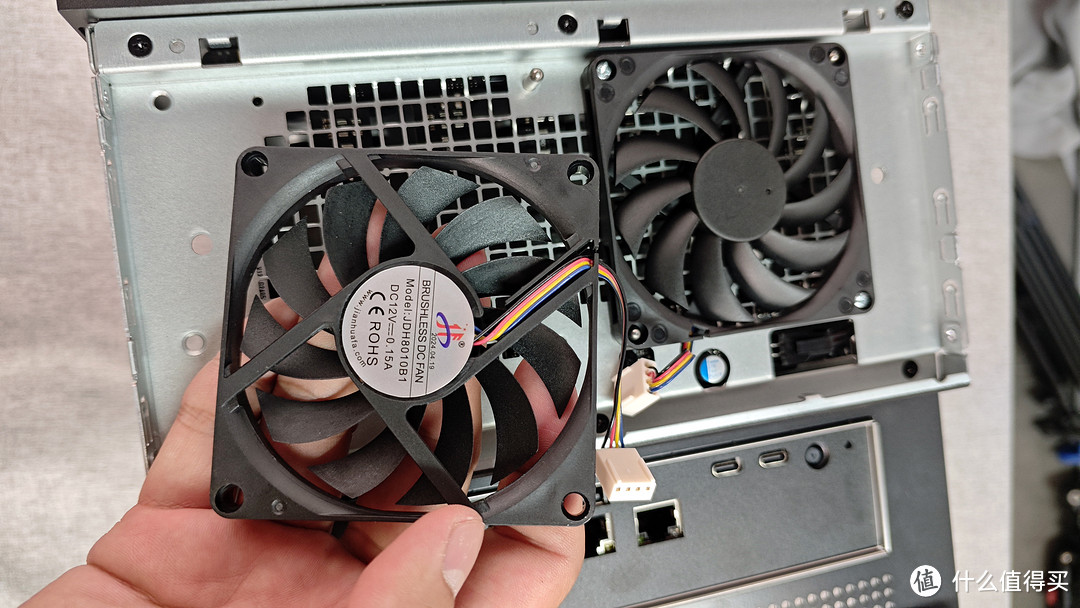

在下层硬盘舱后部，冰鲸安装了两块8010风扇，提供了充足的风量。然而，虽然风扇本身噪音不大，但在当前版本中它们的安装距离过近，出风直吹背板和栅格，导致噪音量较大，严重时甚至可“媲美”车间。同时，由于当前版本的背板仅能充电，无法PWM调速，也就无法通过降低转速的方式降噪。
硬盘舱风扇
好在，ZimaCube Pro在整体设计上就充分保留了DIY空间，针对散热设计上的缺陷，罐罐君已经下单了一系列改造件，正在陆续收货中。预计本周末，我将对ZimaCube Pro的散热进行改造，并将结果反馈给冰鲸团队。
同时，我还计划开展深度硬件测试，全面解构ZimaCube Pro的性能，敬请期待！
那么，我们下次再见~
