一、改装效果
由于星际魔盒的背板（一代）具有独立的sata和供电，具备通用背板特性，只要接上sata和供电，热插拔硬盘架还有硬件led，非常适合主板改装。

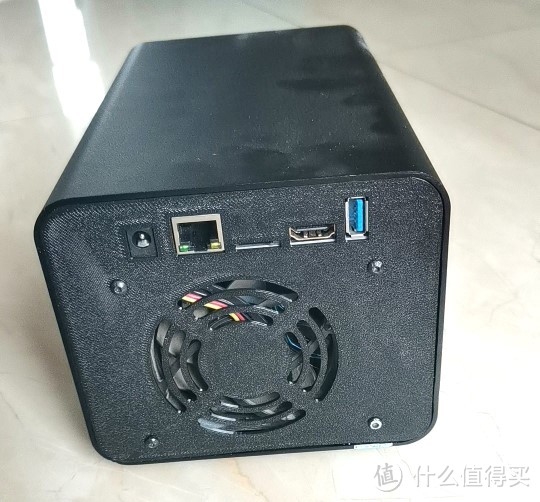

背后是群友”空白世界“采用3D打印的后盖

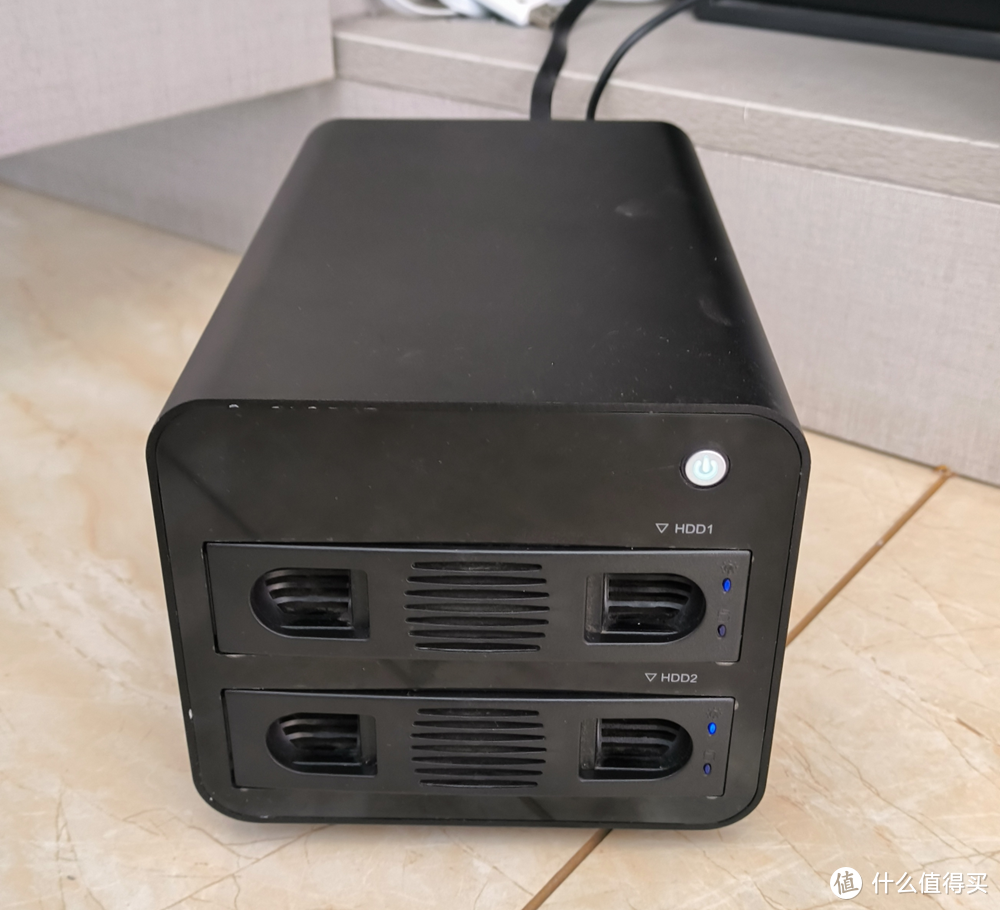

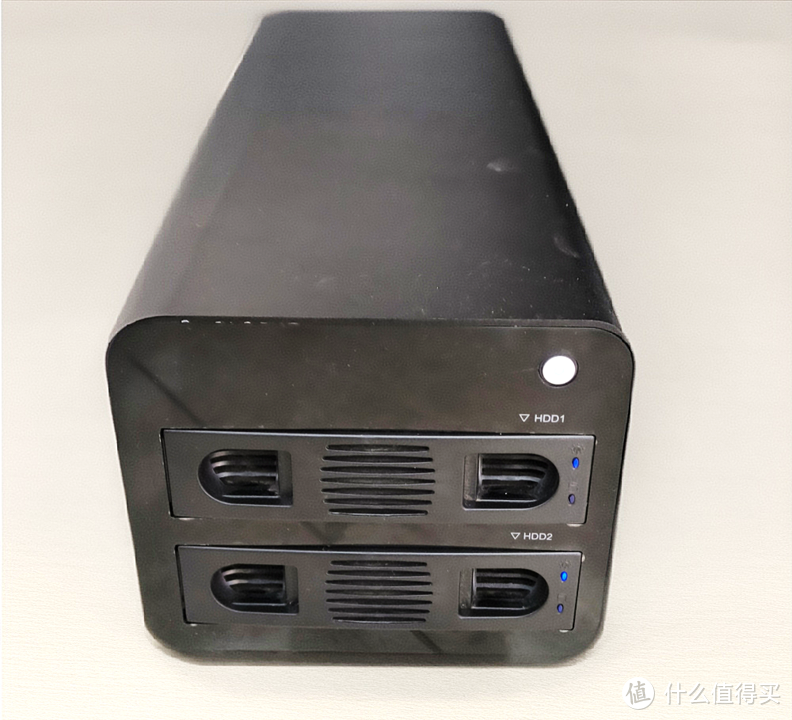

- 外观非常不错，正面的硬盘灯和读取写入灯均正常
- 电源按钮和led灯正常，电源按钮支持我的uboot下切换emmc系统（如istore、芝杜）和spi系统（群晖），也可以用于开机时重刷spi引导（如需要降级6.2或者更新dtb），电源led关机也会灭

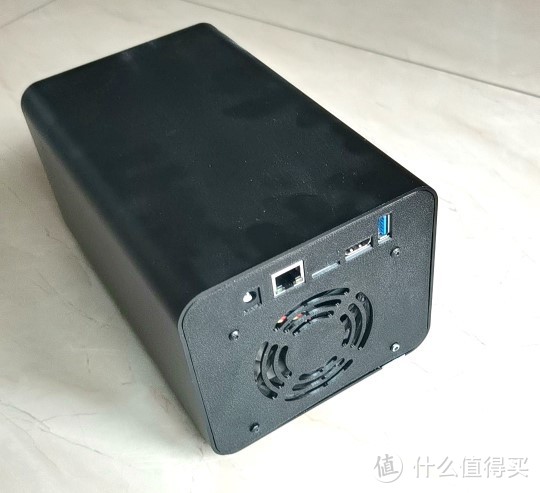

- 原机箱后面挡板简单加工可以引出有用接口，会画图的可以做个亚格力，更完美
- 机器ds218引导支持在线安装升级，支持洗白，4G内存比官方机器配置还高
二、为什么要用星际魔盒机箱和tarax改装
- 星际魔盒的机箱很小巧，比什么蜗牛之类的那不是小一圈，就是成品nas的外观
- 星际魔盒的sata背板功能独立，主板侧接口是标准的sata接口，4pin供电接口，还有一个8p的硬盘检测接口可以不接。而tatax主板10cm*9cm的外围，只需要打两个空就可以固定主板，主板上刚好有2个sata接口，还有一个8p的按键和led接口，跟魔盒很般配
三、改装过程
1.背板改装

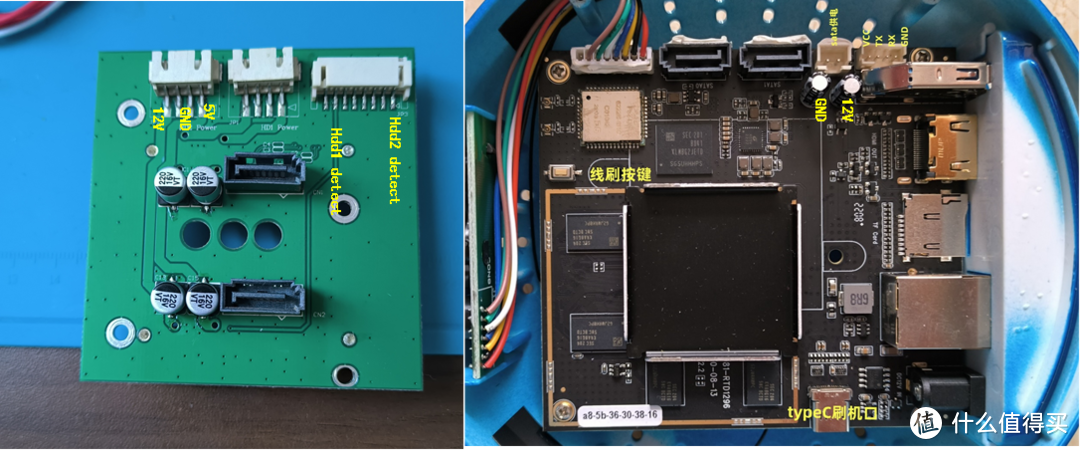

首先看下魔盒背板和tarax主板
需要说明的时，魔盒背板自带的硬盘led通过硬盘架上的道光条让硬盘架前面板的发光，led在是不与电源连接的，当没有硬盘插入时灯不亮，当有硬盘插入给硬盘有供电时，led就亮，这个硬件连接不需要改装就能实现自主亮灯；
二是hdd detect脚时连接硬盘插座的一个GND引脚，背板上与GND隔离浮空，所以没有硬盘插入时为输入gpio的默认上拉状态，当有硬盘插入时，通过硬盘内部与其他GND引脚导通，gpio为低电平，本次改装不需要hdd detect，所以可以不接。
(1)供电。可以看到魔盒背板有两个sata供电口，经测试两者独立不同，而tarax只有一个2pin的12V供电接口。所以需要将tarax的12V两脚接口转成12V+5V的sata供电接口

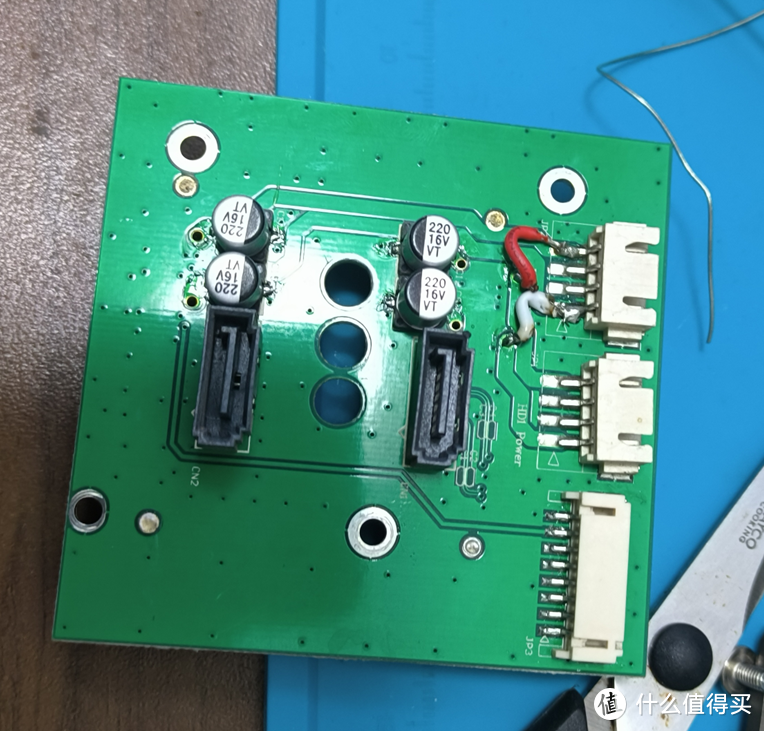

如图改装使两个供电口的12V和5V互通，这样插入任何一个4pin口就可以给两个硬盘供电

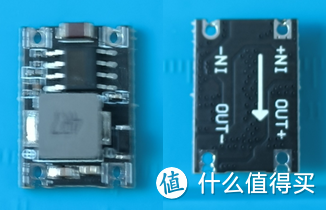

使用如图12V转5V模块改装，淘宝搜索12V转5V DC模块即可，tarax的sata供电接口的12V和GND分别接in+和in·，背板的4pin供电接口的12V GND GND 5V分别接in+ in- out- out+即可

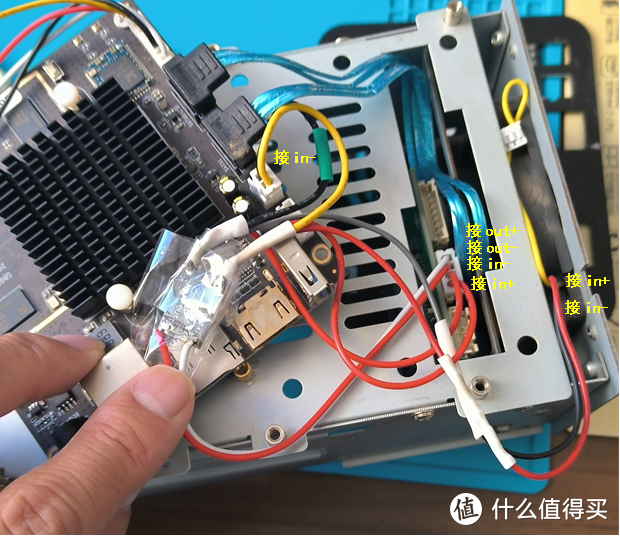

改装时可同时将风扇的12V和GND分别接in+ in—，改装后效果如图
（2）sata无需改装，直接用sata线连接，背板使用反弯头，tatax使用正弯头，所以需要购买反弯-正弯sata线，长度15cm足够
2.面板接线

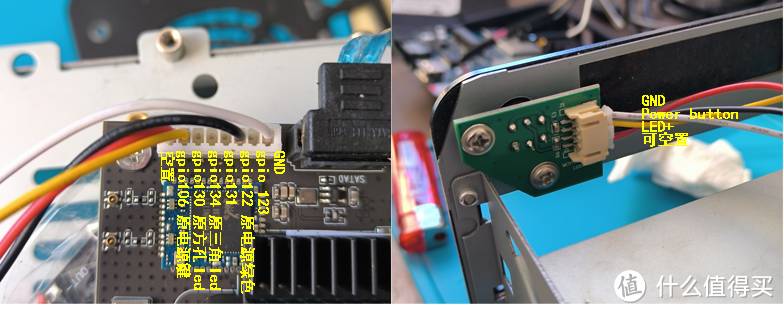

魔盒前面板四线通过8p端子连接魔盒主板，tarax也是8p插座，刚好可以插上，只是对应关系不同
安装图示前面版白（GND）黄（电源键）黑（LED）红（空置）分别接tarax的p1（GND）p3（原电源led）p7(原电源键)p8（空置）即可在不改变软件（uboot、dtb）情况下实现按键和led亮灯
3.主板固定

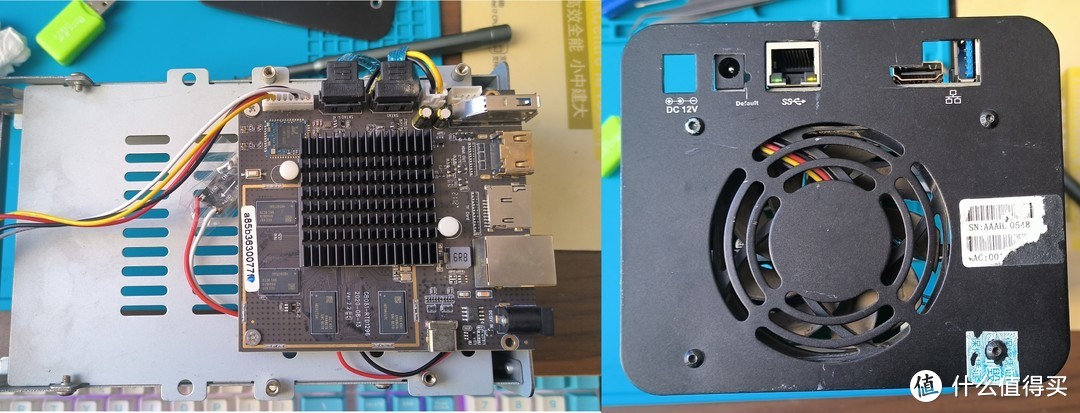

如果用魔盒原来的后壳，则将两个usb改装成网口，对准网口后挖出其他孔，如果重做，则自己画后壳。接好主板接线，边缘和io与后壳对其后，只需在硬盘笼上钻两个孔固定主板即可。我是用的m3螺丝四个，双通5mm铜柱固定主板和硬盘笼。
群友做的3d打印的后盖板当然效果就更完美
四、其它需要说明的
风扇是7015的，由于主要用的群晖，所以风扇的调速和测速都没接，因为群晖不支持，如果用istore或者别的支持pwm的固件，可以将风扇的调速脚接入8p接口，因为gpio123，gpio131都是支持作为pwm引脚的，需要修改固件和dtb配合使用的。
,
