前言
极空间私有云T2是一款使用USB-C接口供电，内置M.2固态硬盘的全闪NAS设备，整机体积与移动电源接近，可以连接移动电源供电，随身携带使用。极空间私有云T2内置两个M.2固态硬盘接口，可扩展4TB存储容量。
极空间私有云T2采用铝合金外壳，对应侧面和背面设有散热开孔。机身两端设有连接接口，具备USB-A、USB-C、SD卡槽、HDMI和2.5G有线网络接口，满足主流扩展功能。私有云配有硅胶保护套，帮助保护机身外观，提升散热性能。
此外还附送了氮化镓PD充电器作为电源，并附送了相应的USB-C线、网线、HDMI线、蓝牙遥控器等配件，方便安装使用，无需额外购买。下面充电头网就带来极空间私有云T2的拆解，一起看看内部的设计和方案。
极空间私有云T2开箱
极空间私有云T2采用深蓝色包装盒，金色字体，印刷了极空间品牌，T2极空间私有云和产品外观图。

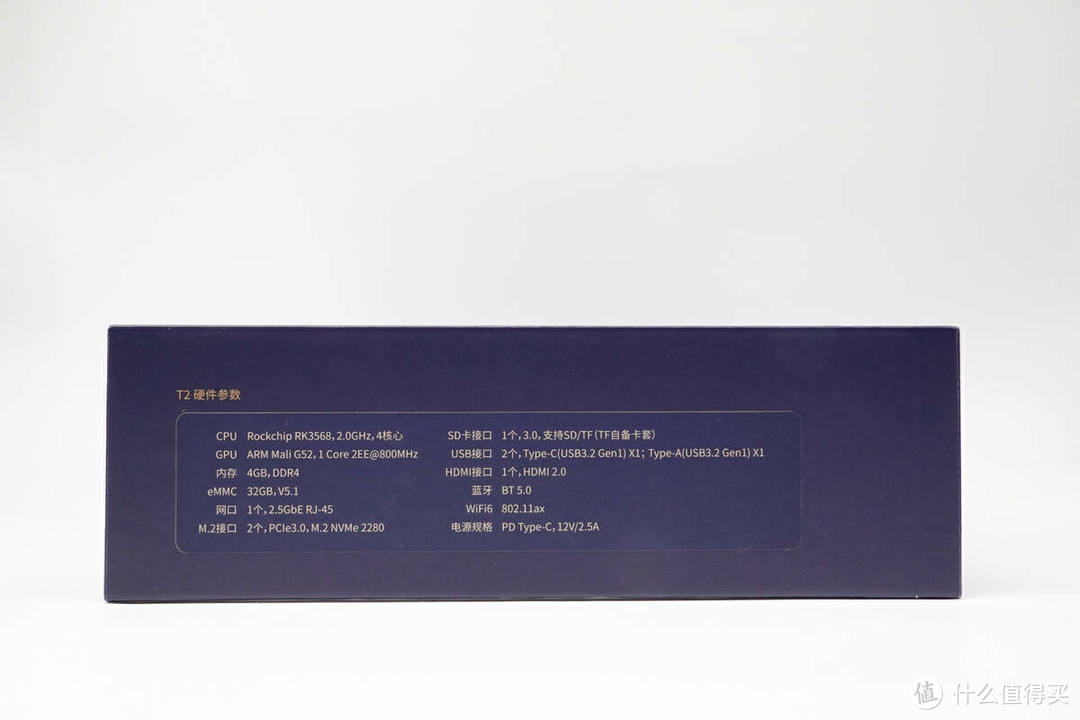

包装盒侧面印刷T2的硬件参数信息。

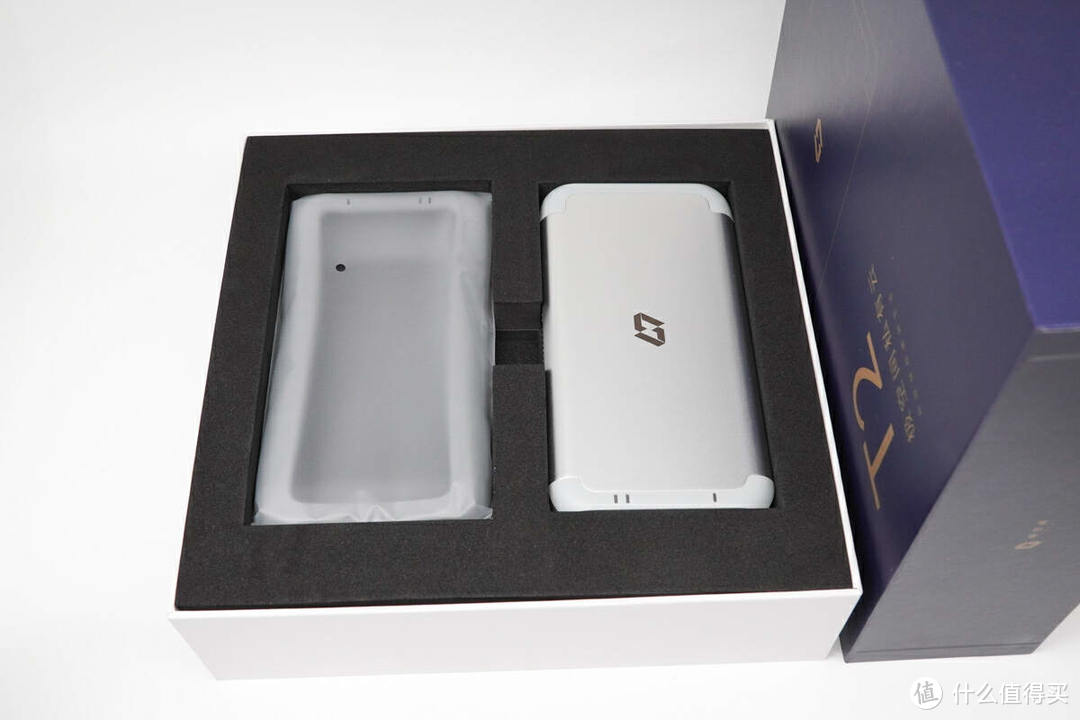

包装盒上层设有极空间私有云T2和保护硅胶套，下层设有适配器和遥控器等配件。

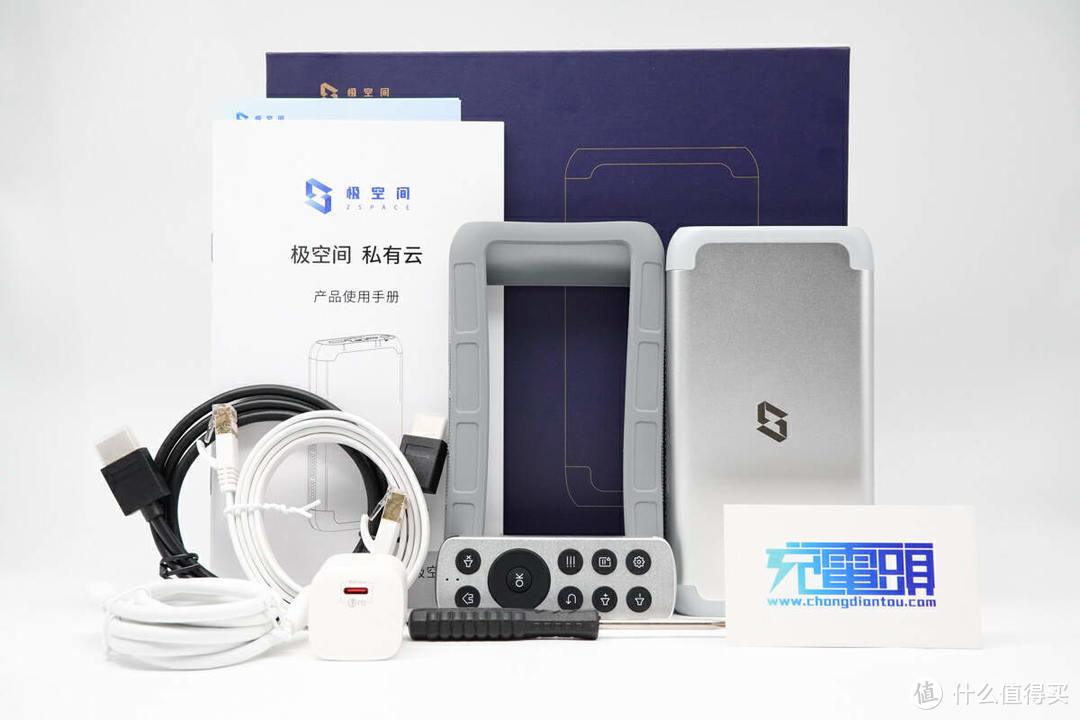

包装盒内含电源适配器、供电线、网线、HDMI线、遥控器，安装螺丝刀、私有云、硅胶套和产品使用手册。

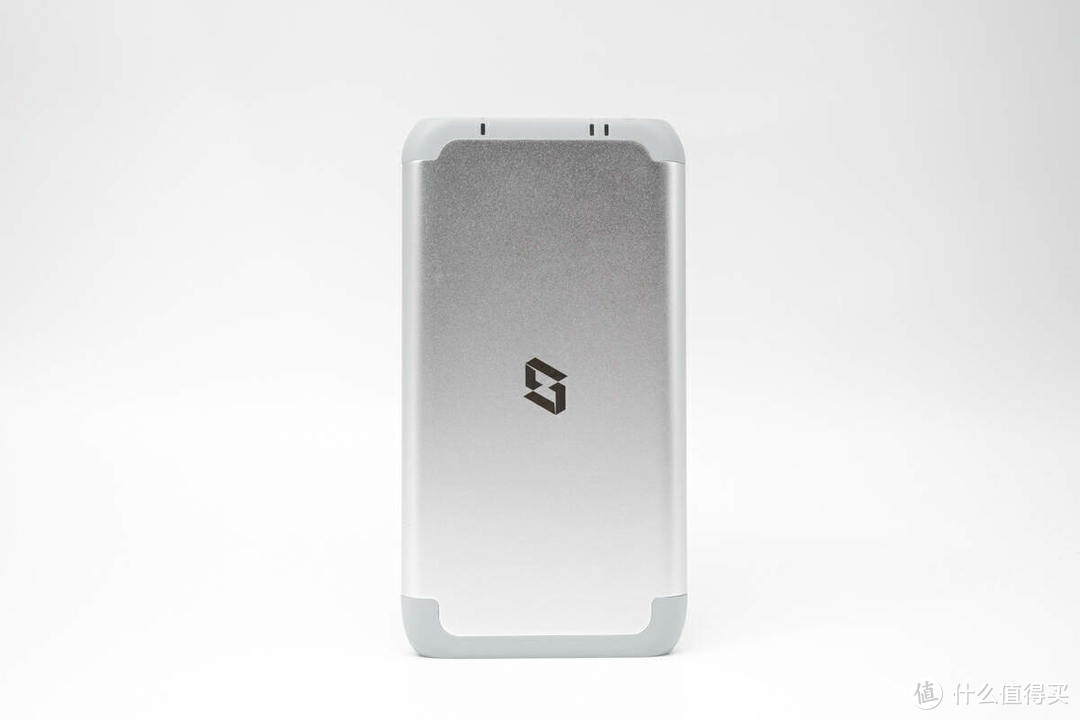

极空间私有云T2机身正面印有极空间LOGO，上方设有状态指示灯。

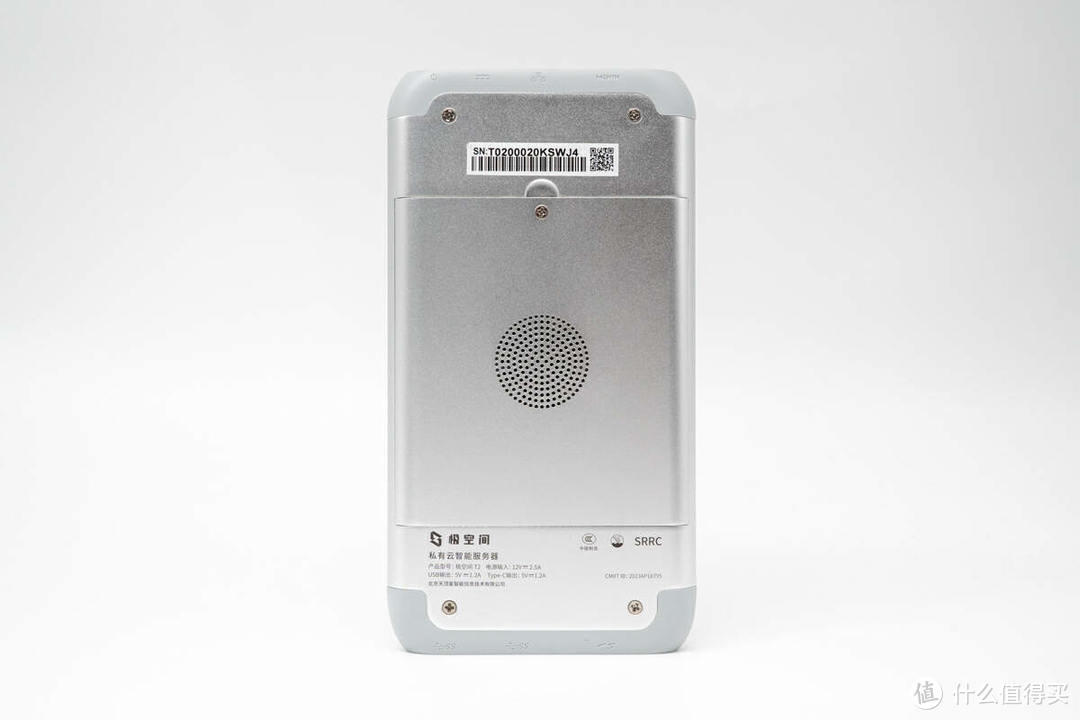

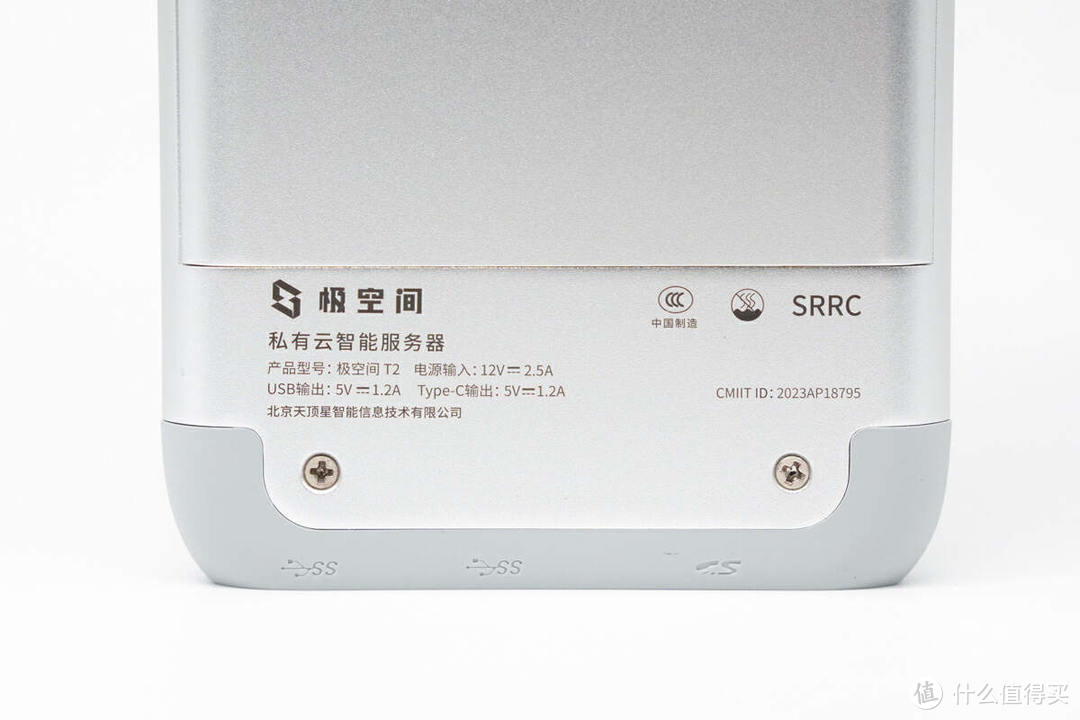

机身背面设有可拆卸盖板，通过螺丝固定，下方印有产品信息。

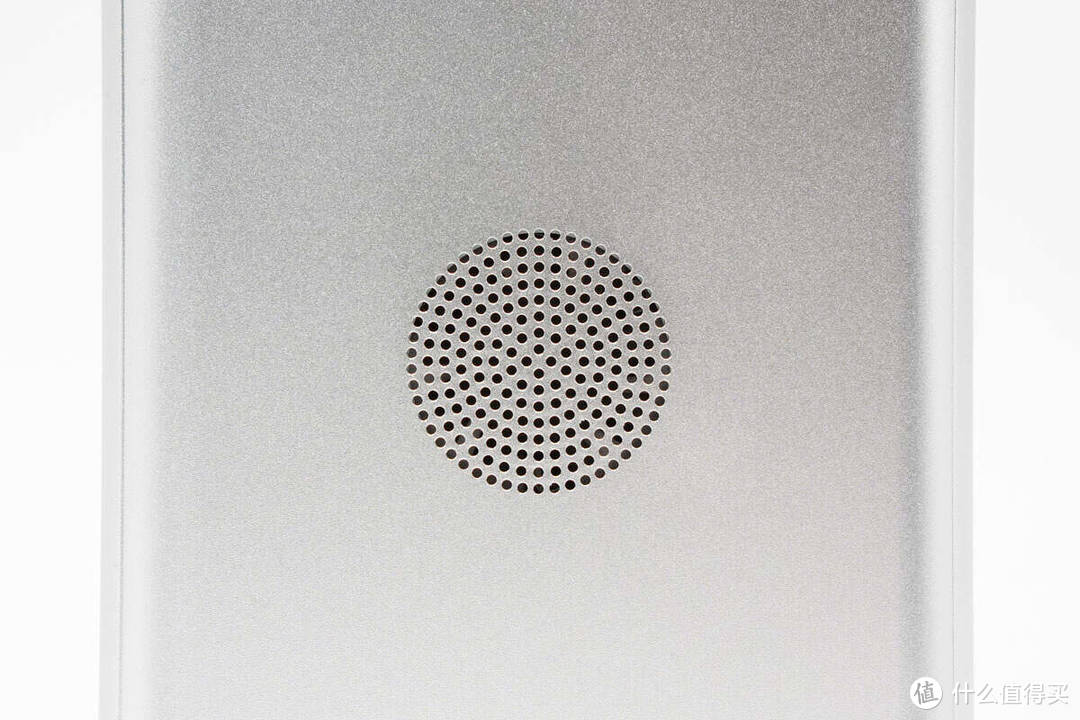

机身散热风扇进风处开孔设计。
极空间
私有云智能服务器
产品型号：极空间 T2
电源输入：12V2.5A
USB输出：5V1.2A
Type-C输出：5V1.2A

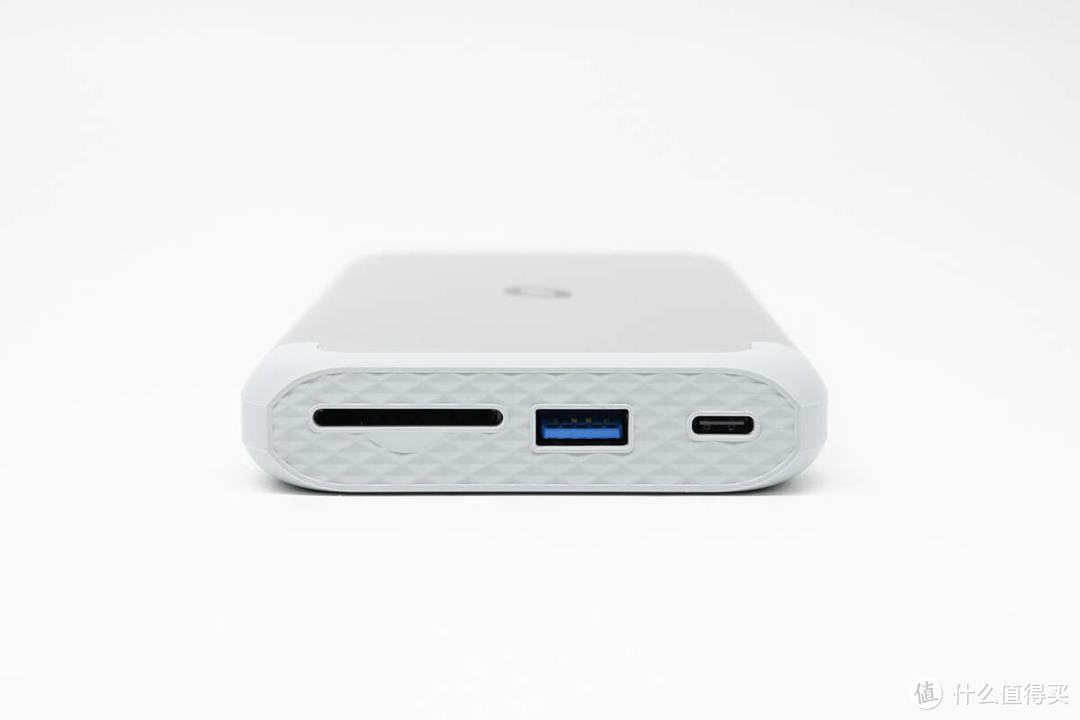

机身一端设有SD插槽，USB-A接口和USB-C接口。

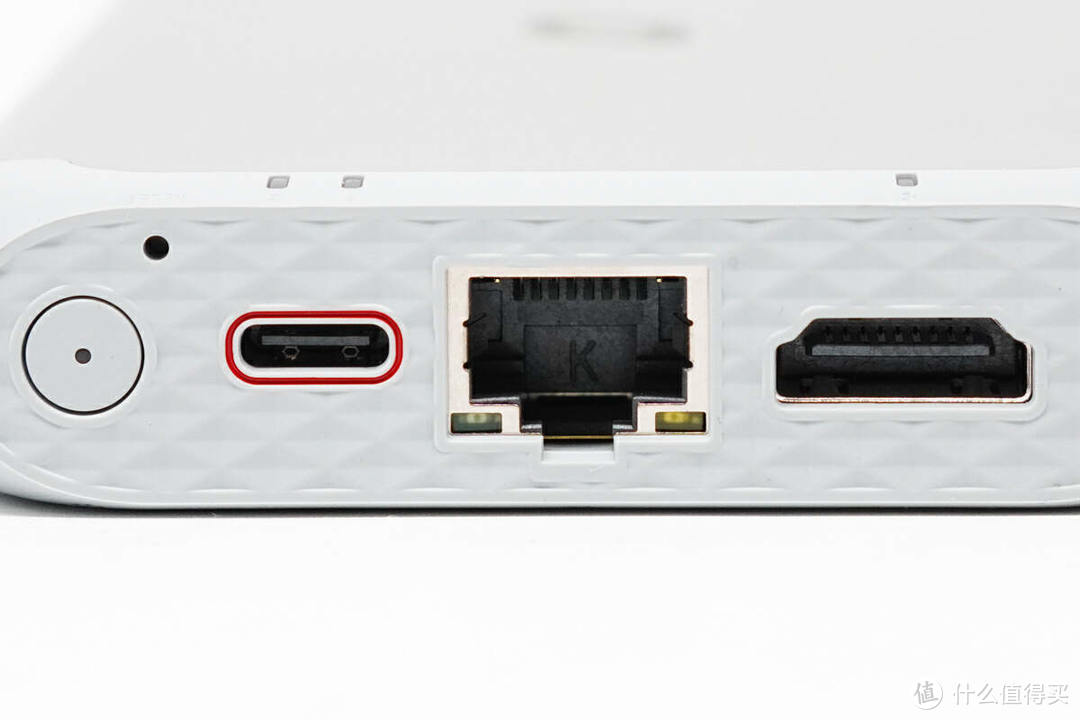

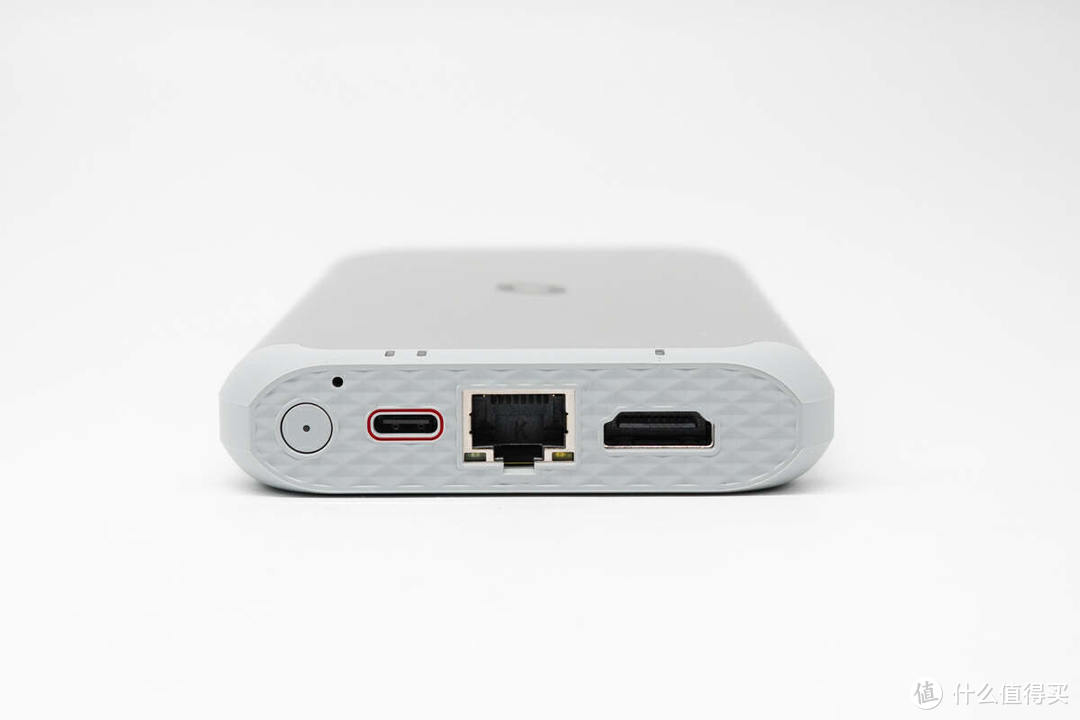

机身另一端设有电源开关，复位按键，USB-C供电接口，2.5G网线接口和HDMI接口。
网线接口两侧设有指示灯，用于指示连接速率和连接状态。

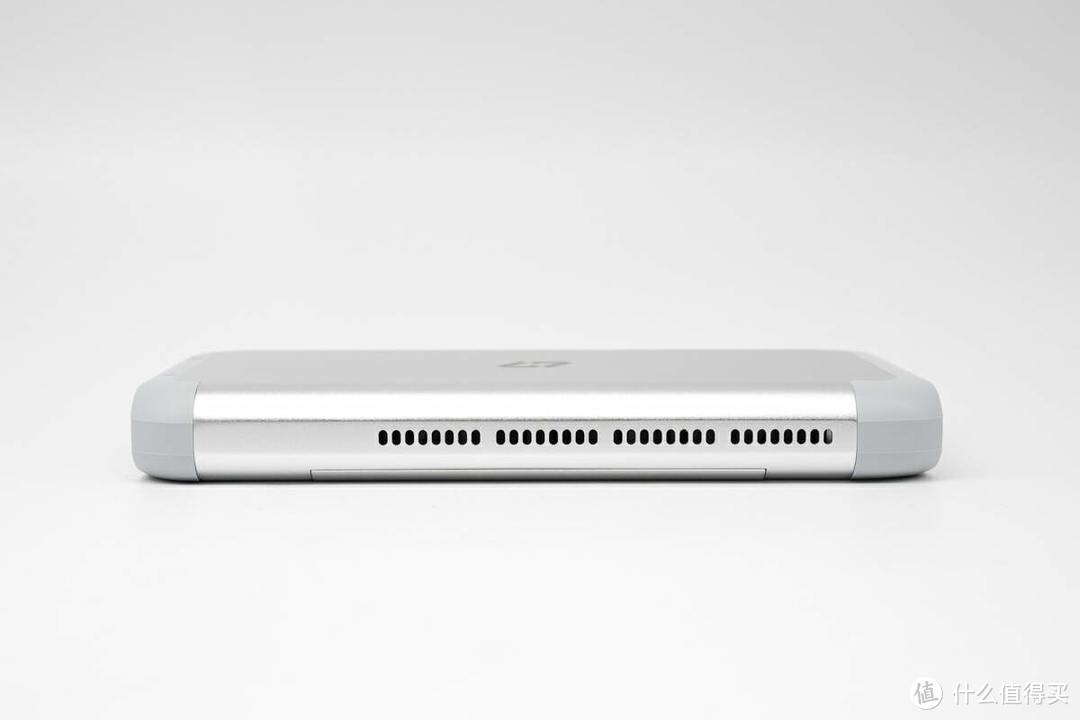

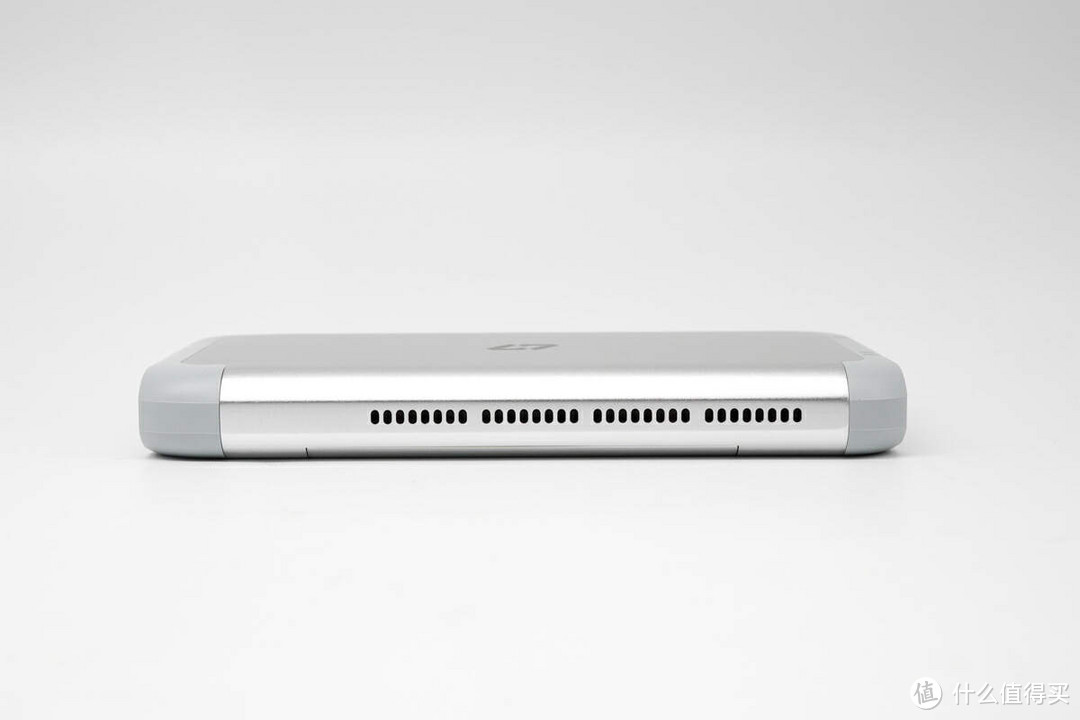

在机身侧边设有散热开孔。
机身另一侧也设有散热开孔。

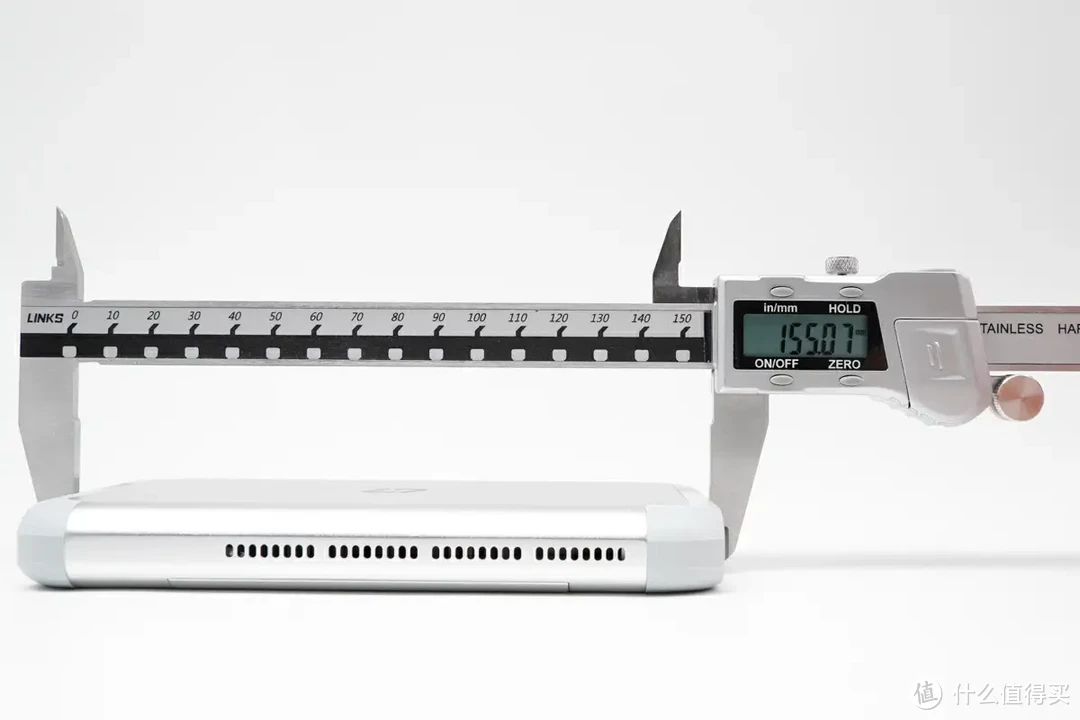

使用游标卡尺测得极空间私有云T2机身长度约为155mm。

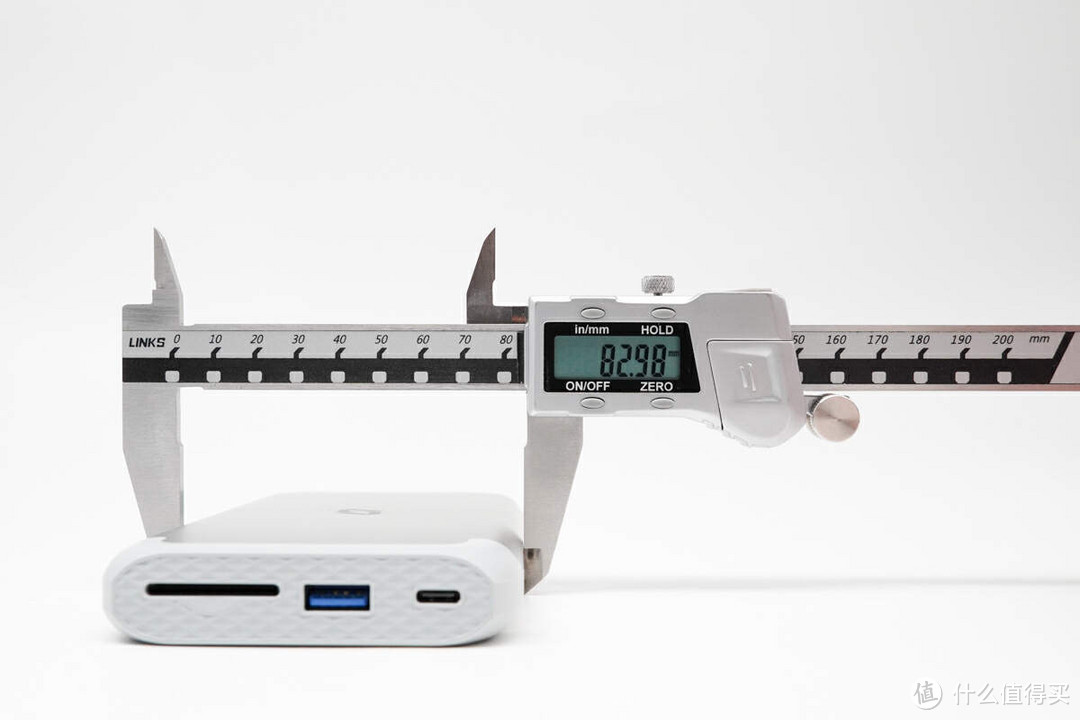

机身宽度约为83mm。

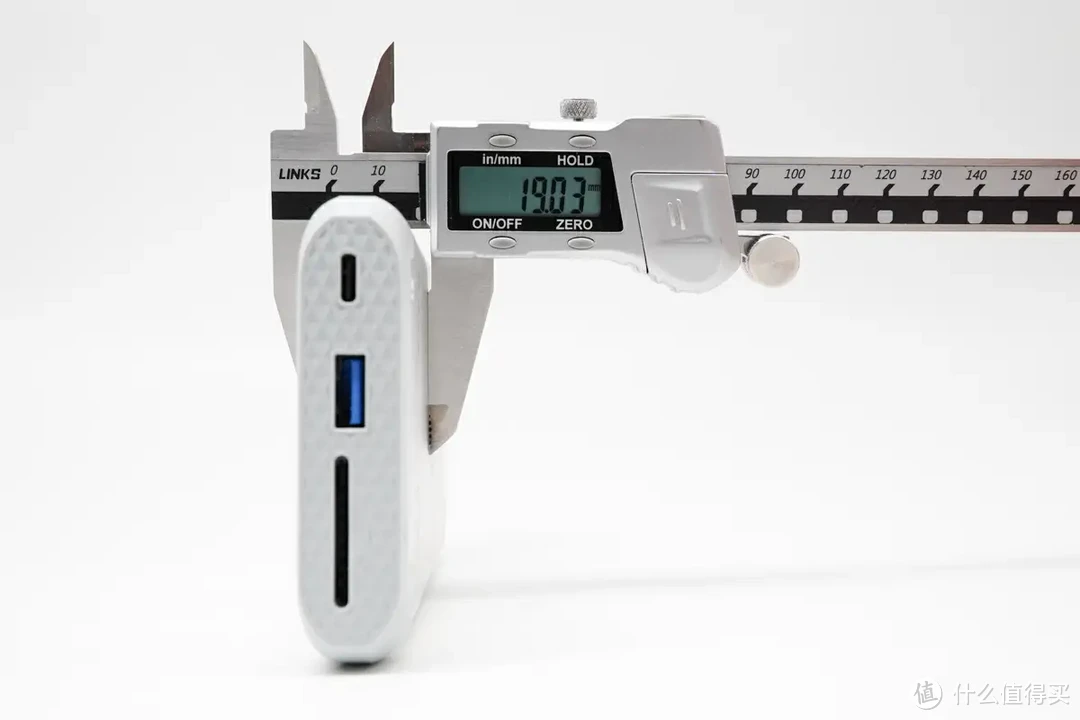

机身厚度约为19mm。

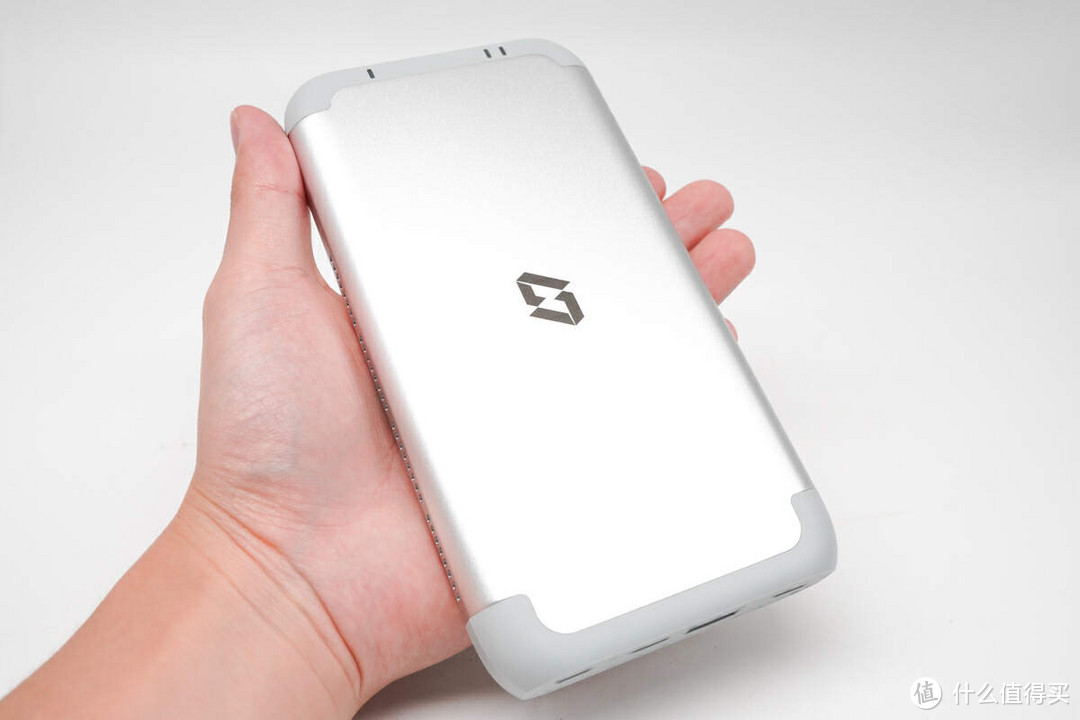

极空间私有云T2拿在手上的大小直观感受。

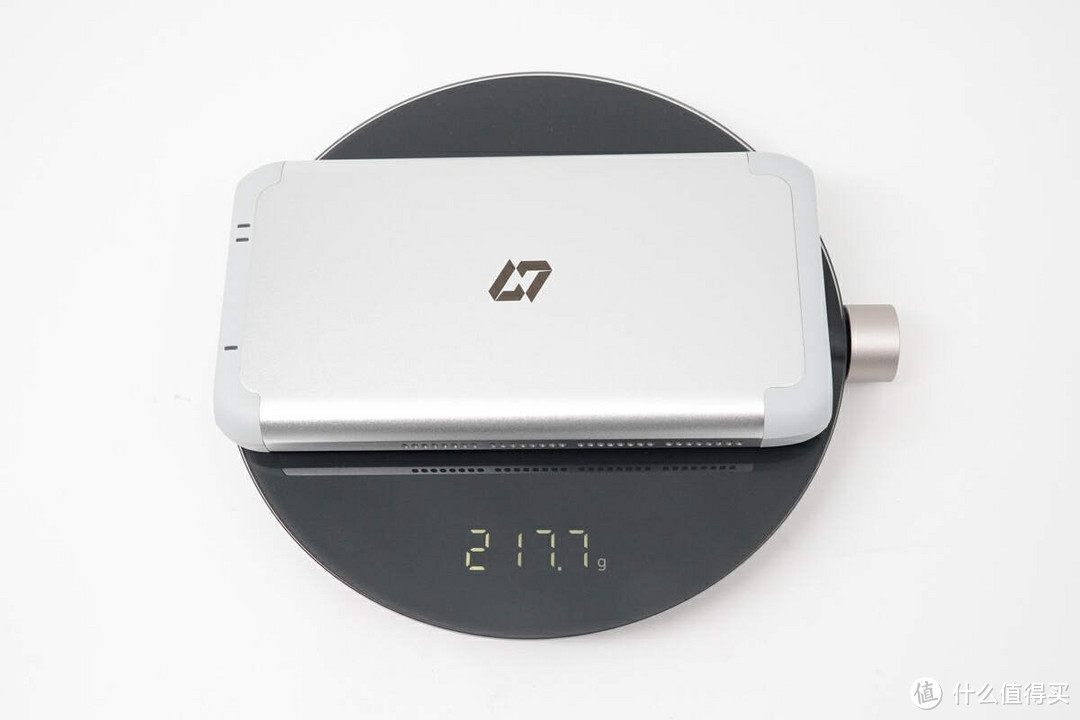

测得机身重量约为217.7g。

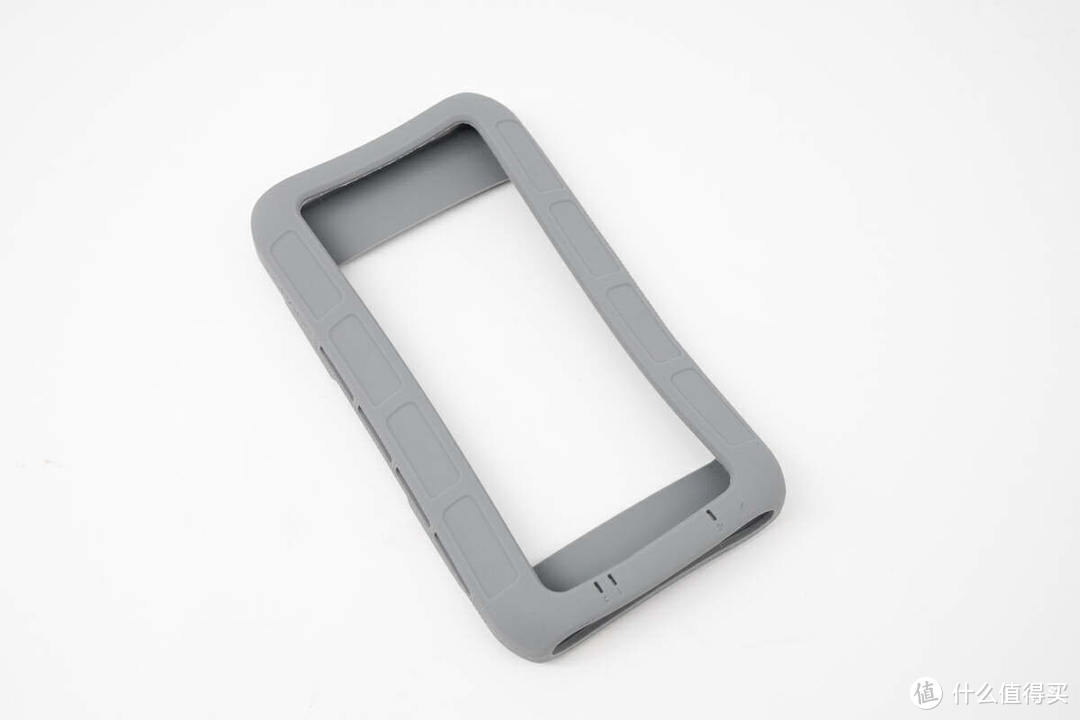

极空间私有云T2附带保护硅胶套。

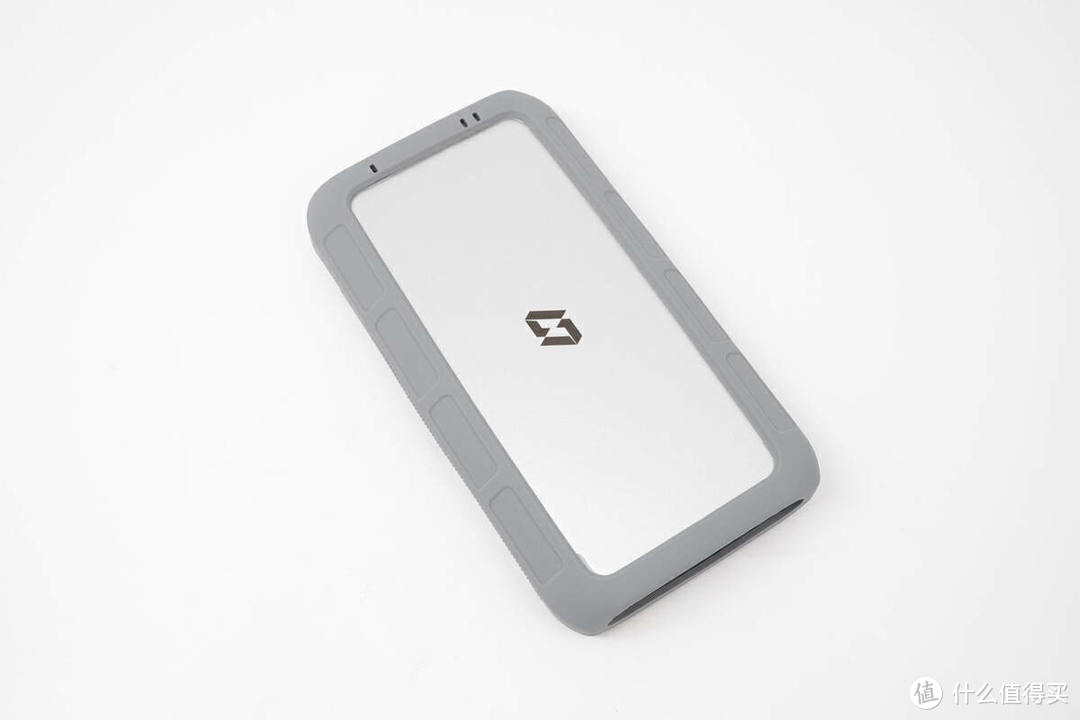

将硅胶套安装到私有云T2上。

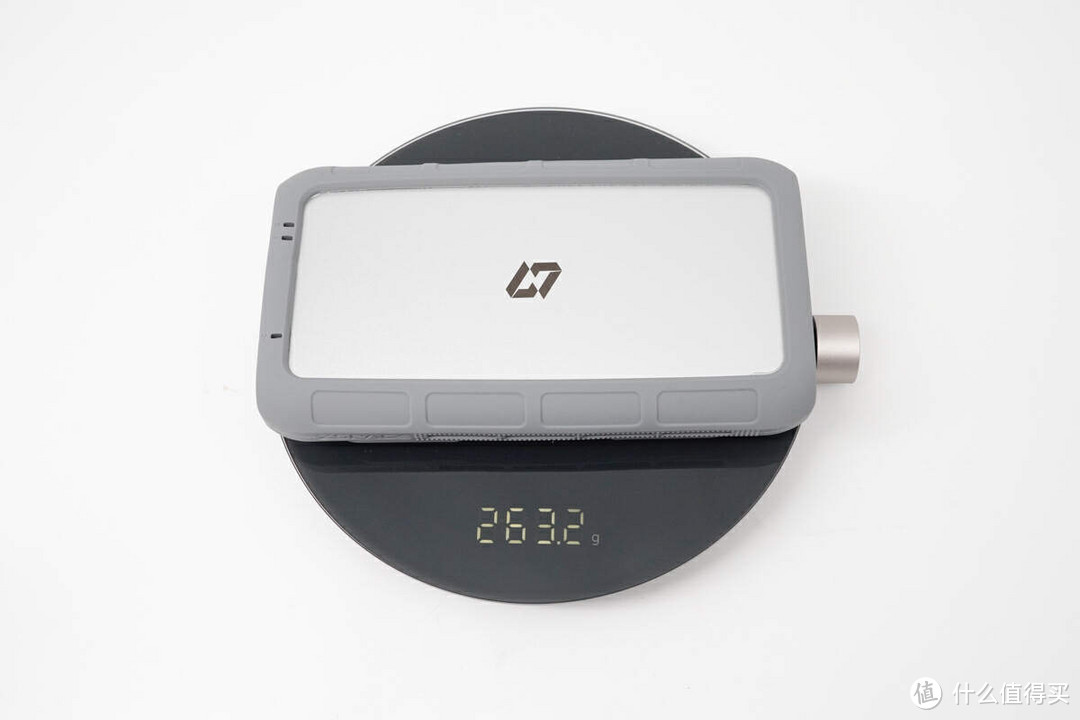

测得整体重量约为263.2g。

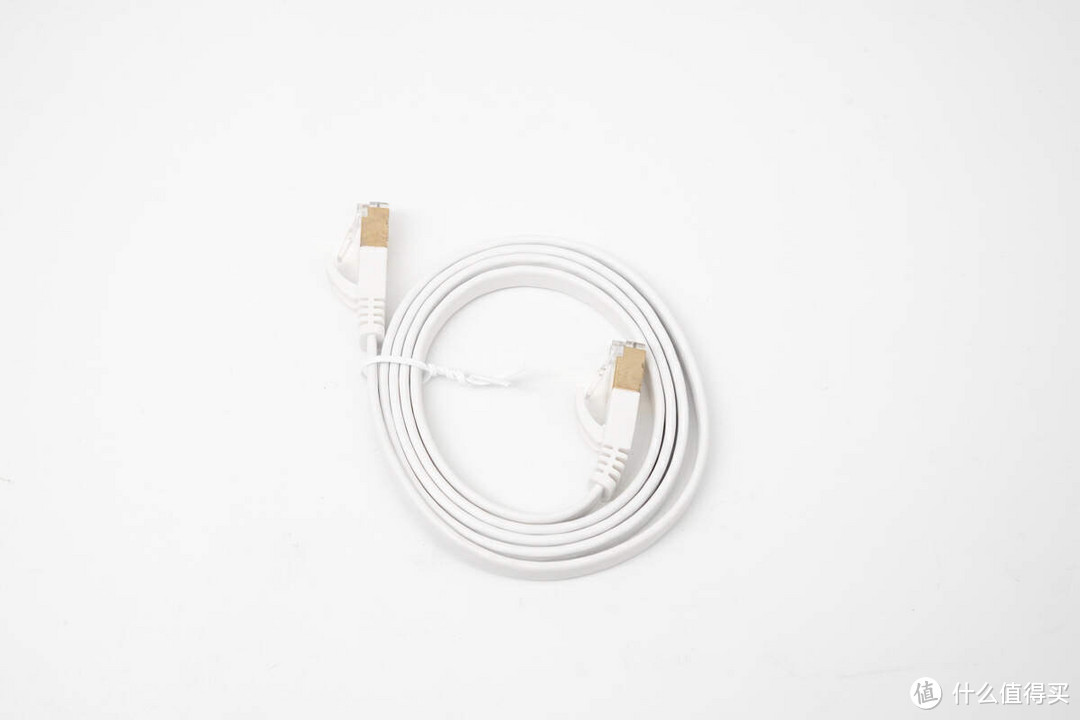

私有云T2附带1米长度扁平网线。

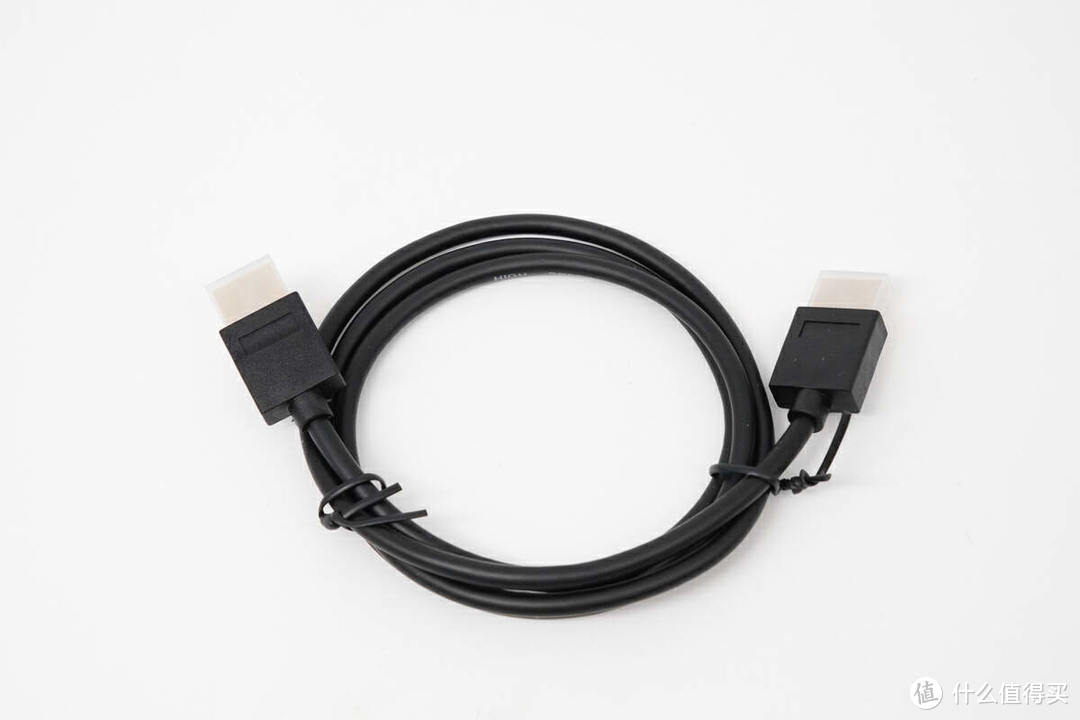

附带1米长度HDMI线，插头设有塑料盖子保护。

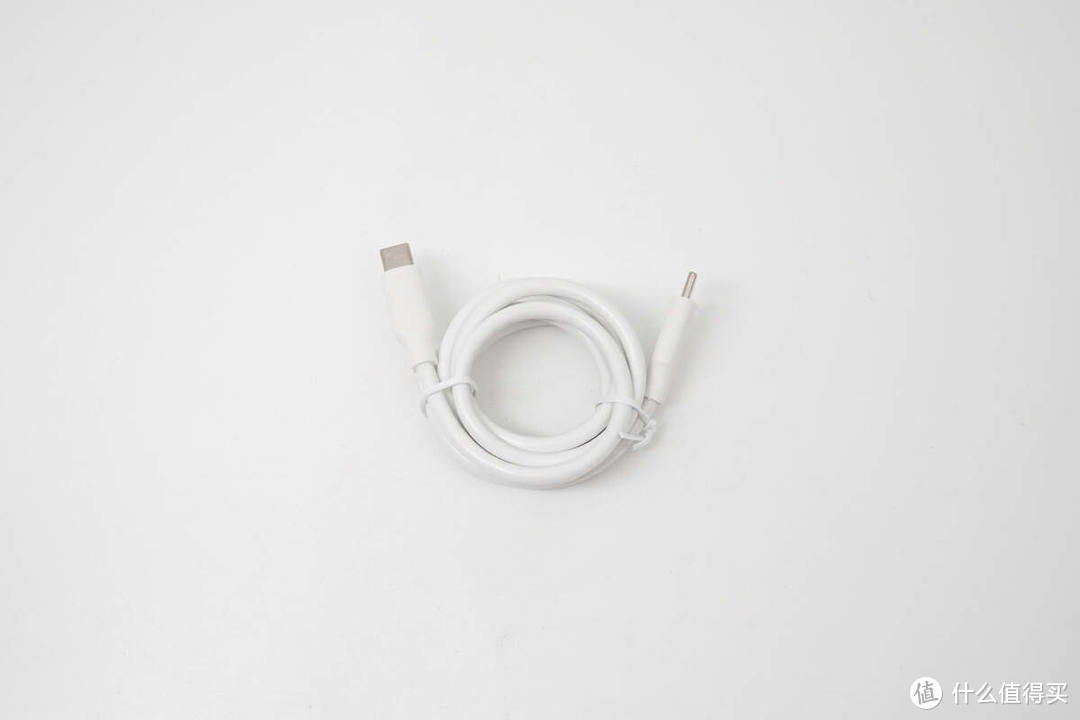

附带的USB-C线长度同样为1米。

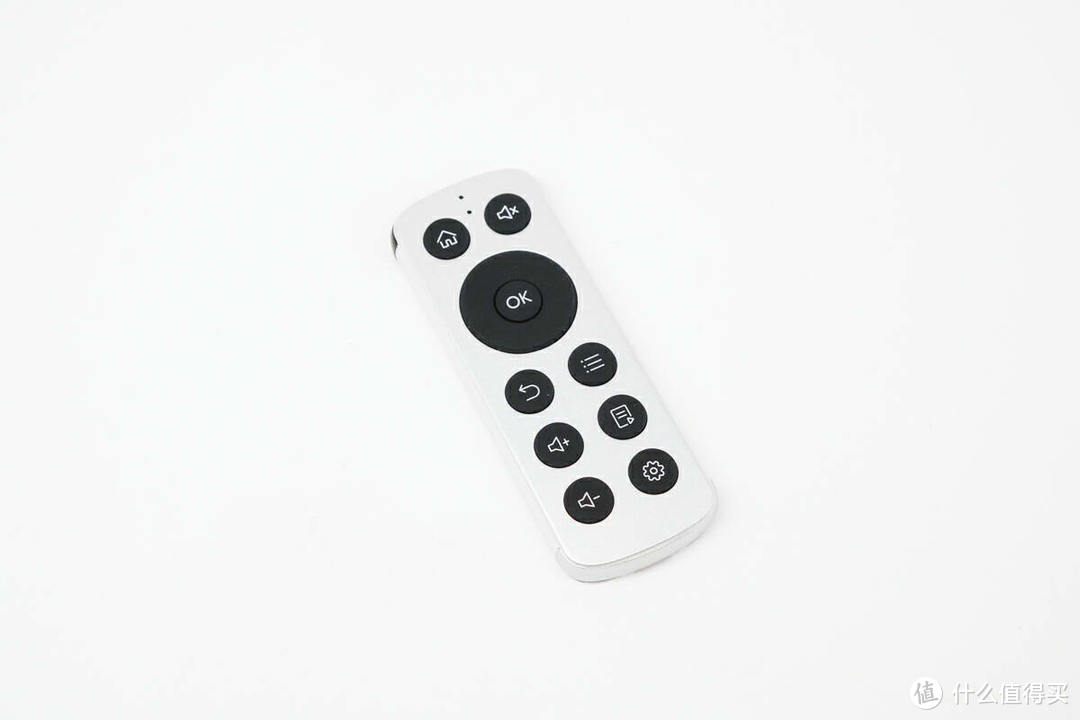

遥控器外壳采用铝合金材质。

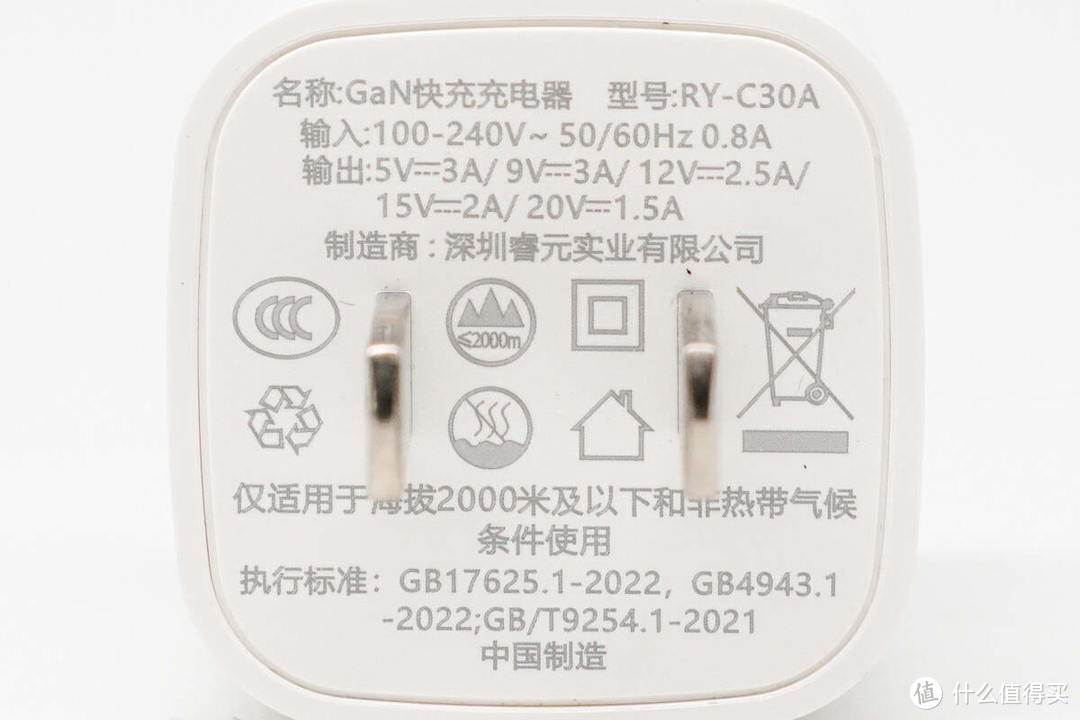

极空间私有云T2附带一个30W的氮化镓充电器，具备12V2.5A输出档位。

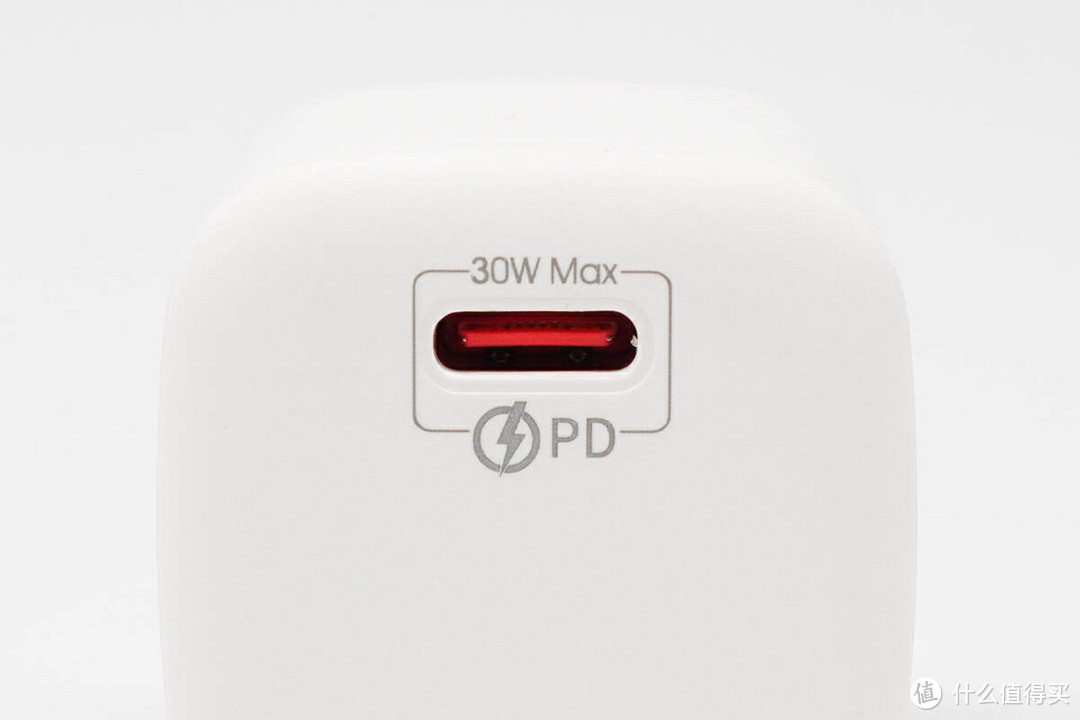

输出接口标注支持30W输出功率。
极空间私有云T2拆解
看完了极空间私有云T2的开箱展示，下面就进行拆解，一起看看内部的设计和方案。
首先拧下后盖的固定螺丝。

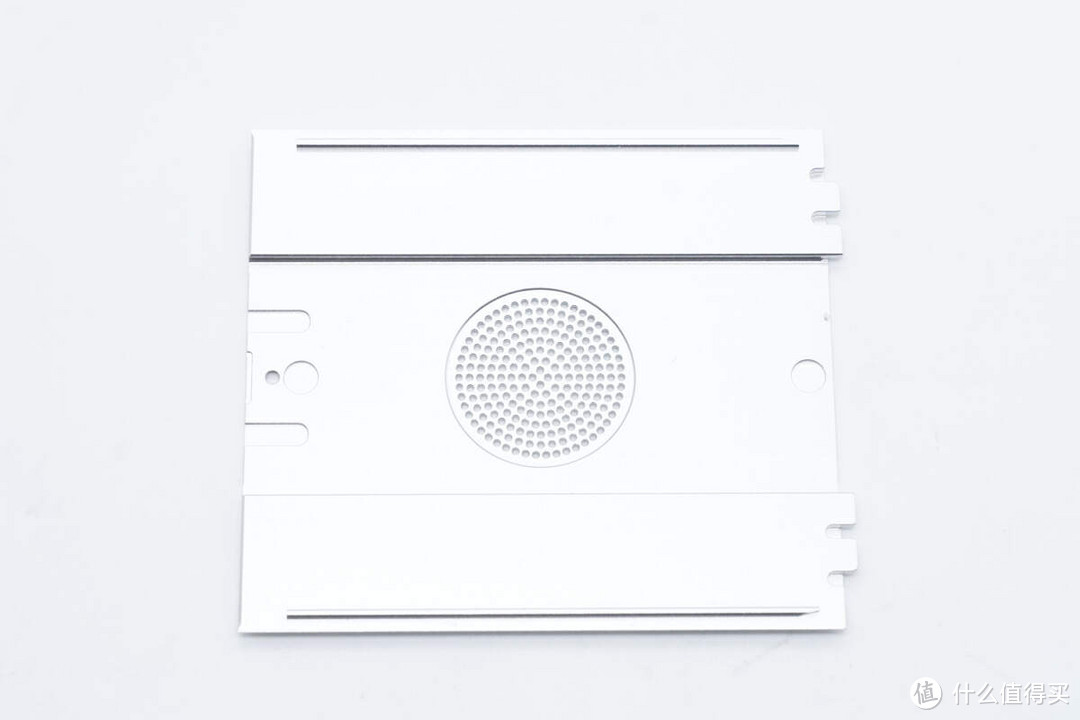

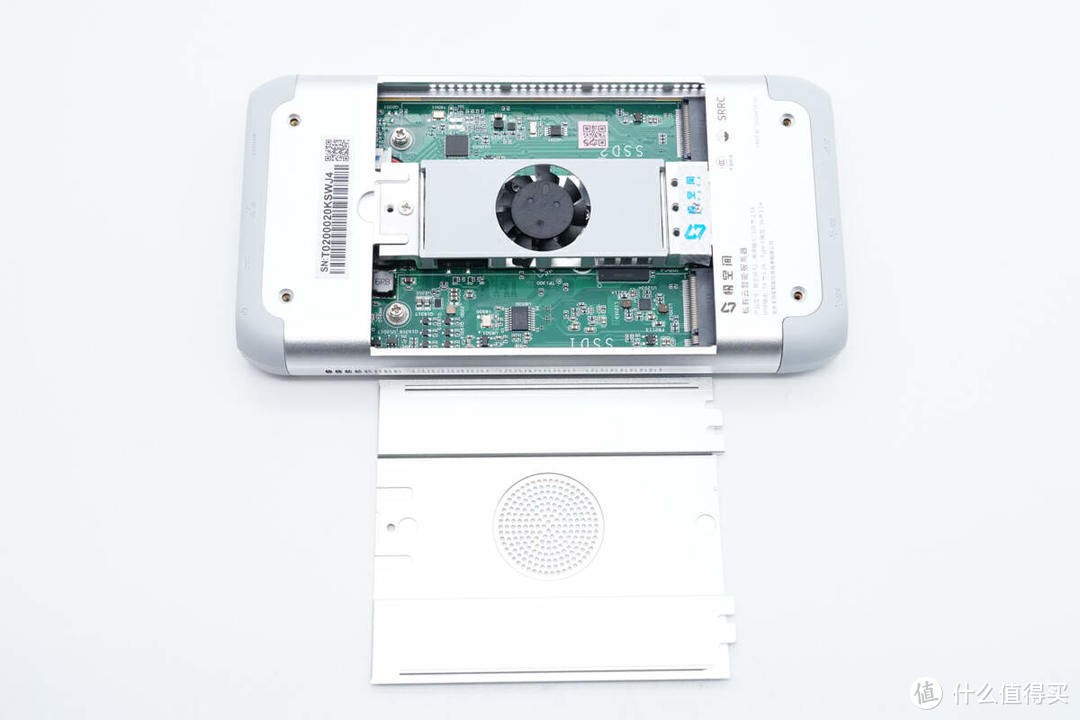

后盖通过螺丝和卡扣固定，中间位置开孔用于散热风扇进气。

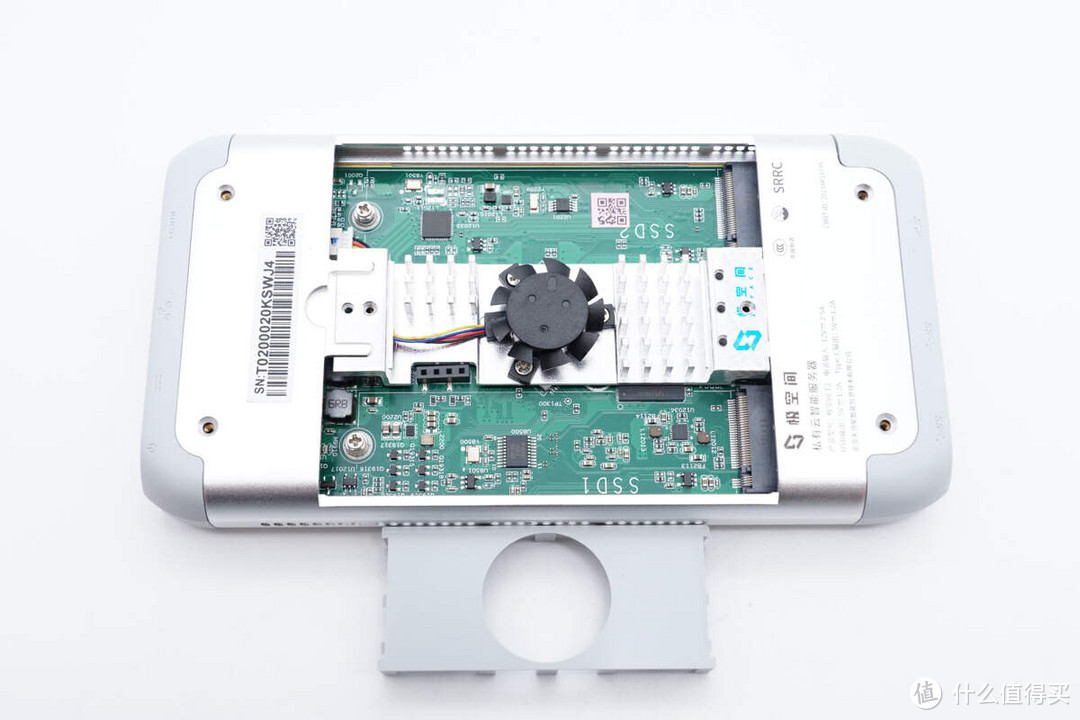

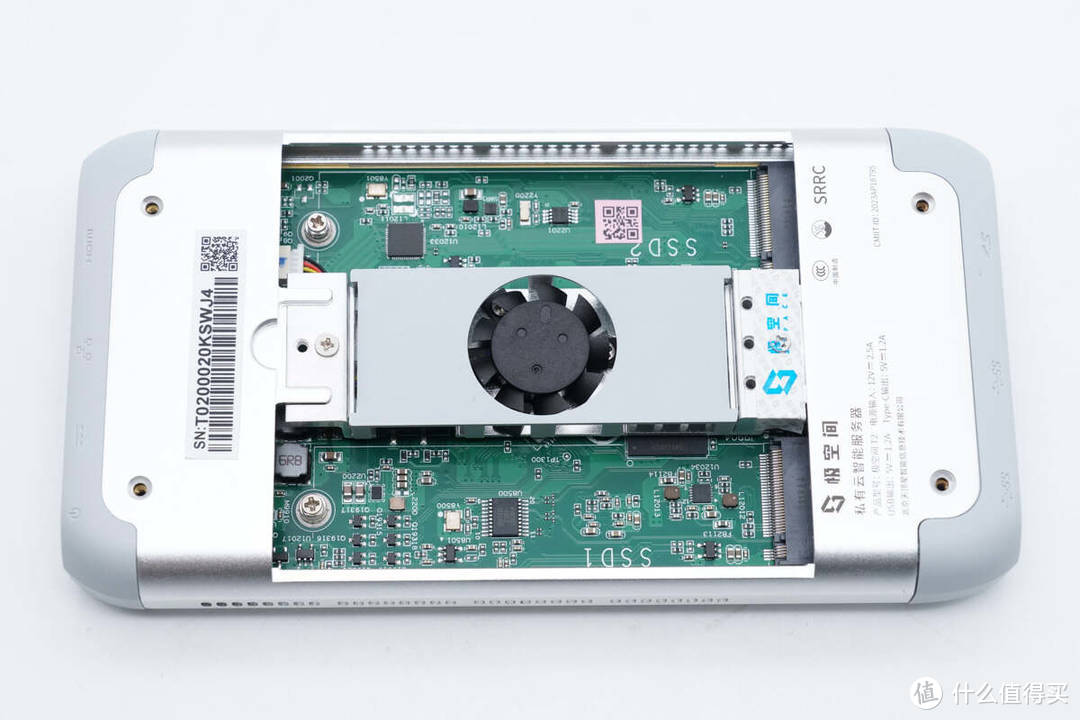

机身内部设有安装SSD的插槽和固定螺丝。

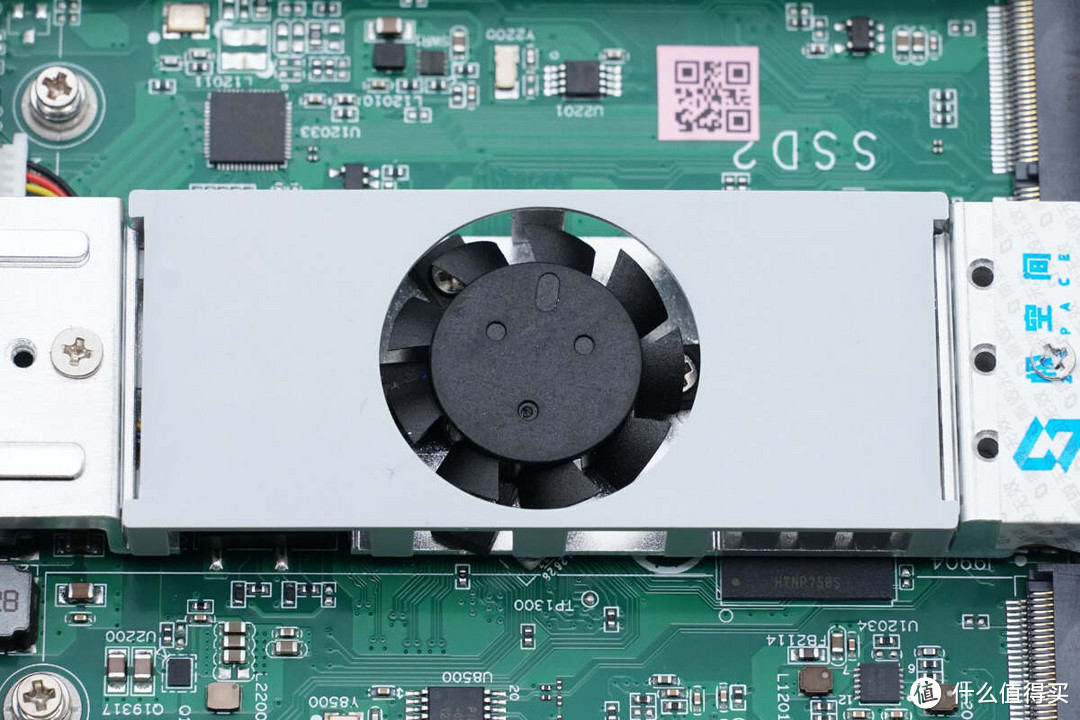

散热风扇设有灰色塑料导流罩。

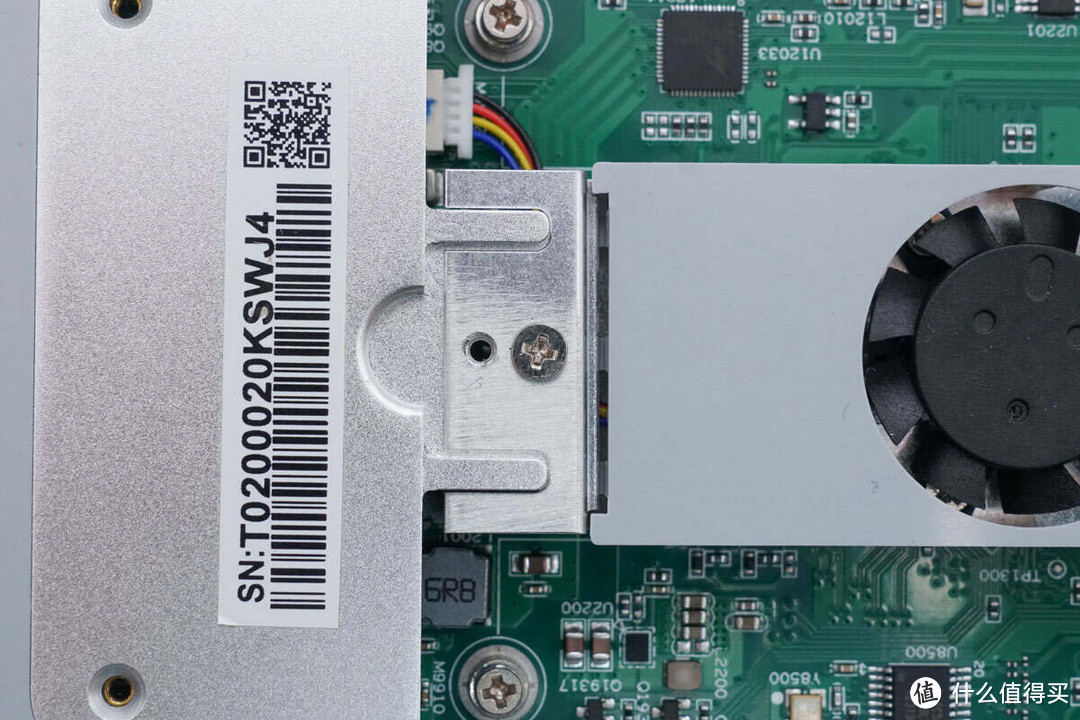

散热片通过螺丝固定。

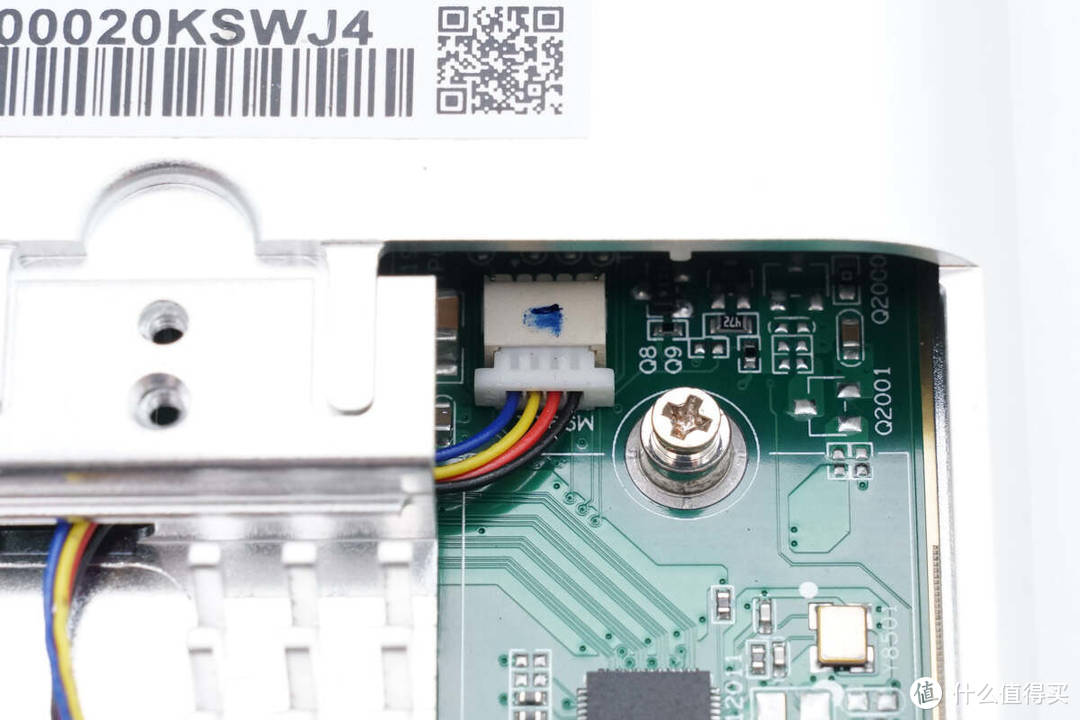

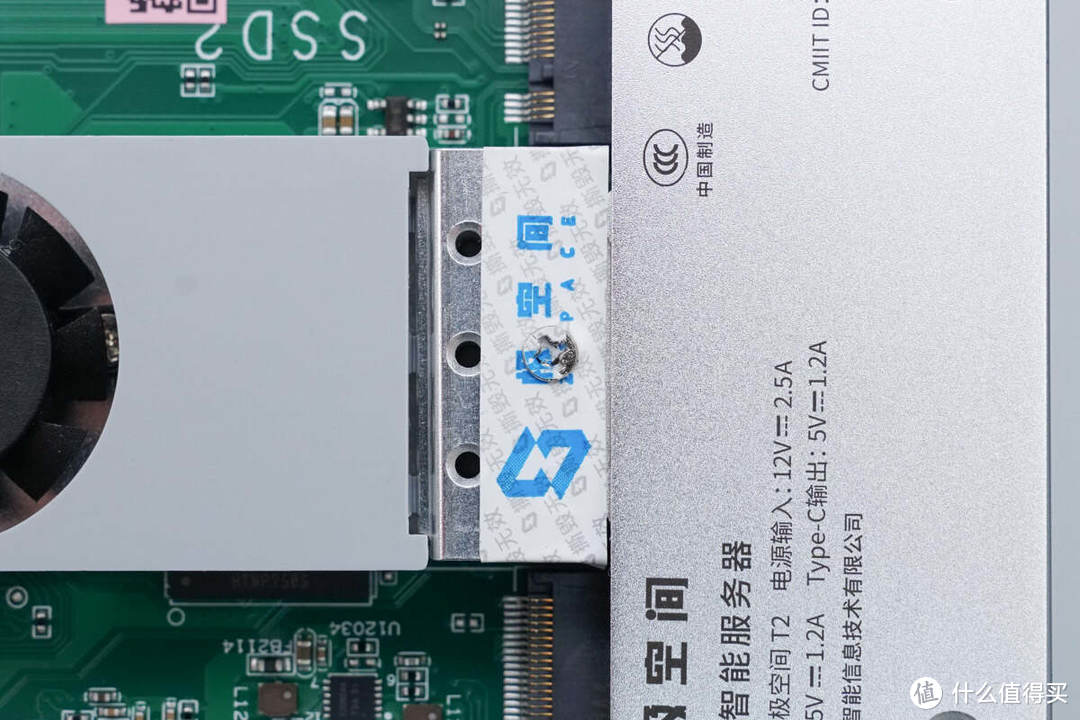

在另一侧的固定螺丝上贴有保修贴纸。

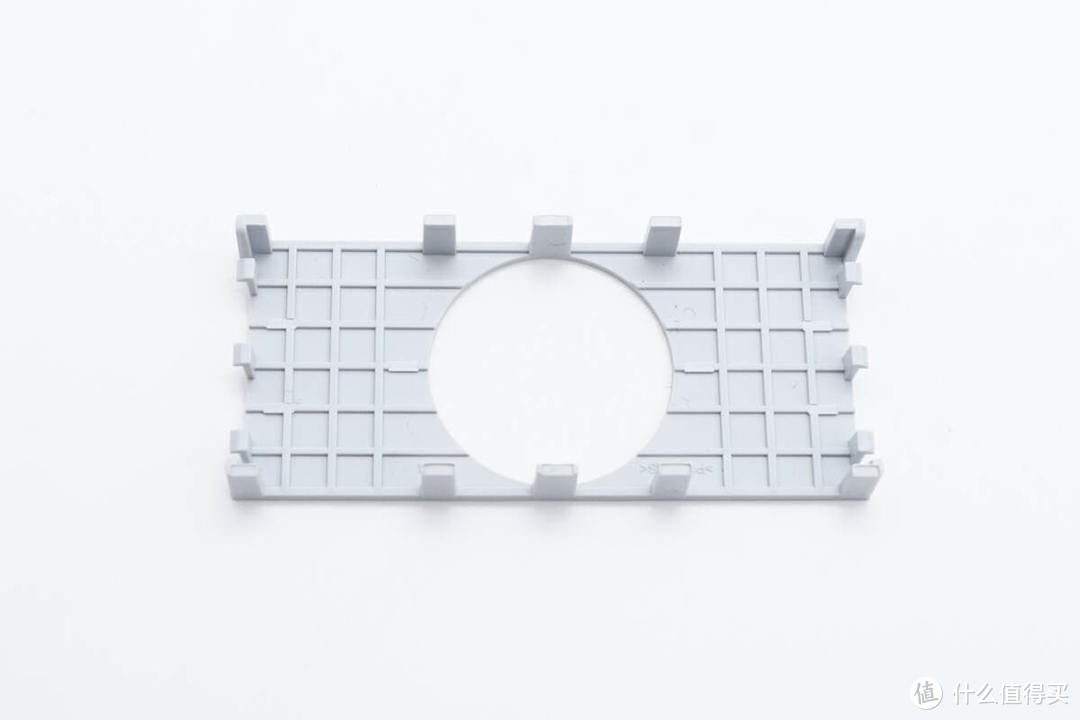

取下风扇的导流罩。
导流罩通过两侧卡扣固定。
散热风扇通过插接件连接。

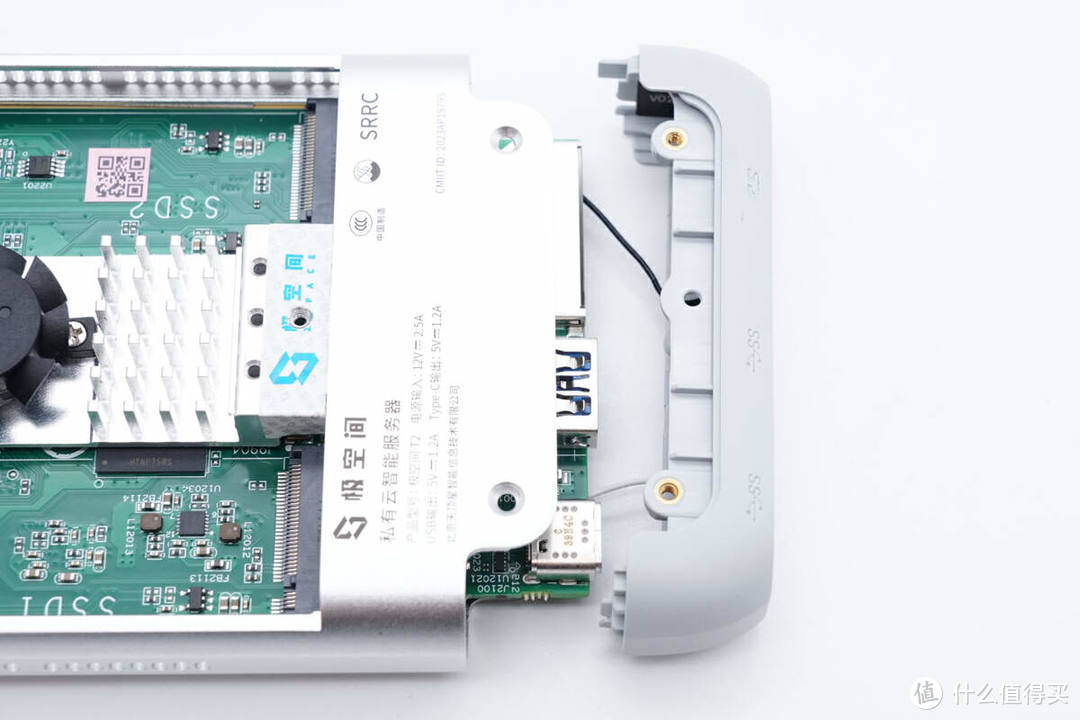

拧下固定螺丝，拆下侧面盖子。

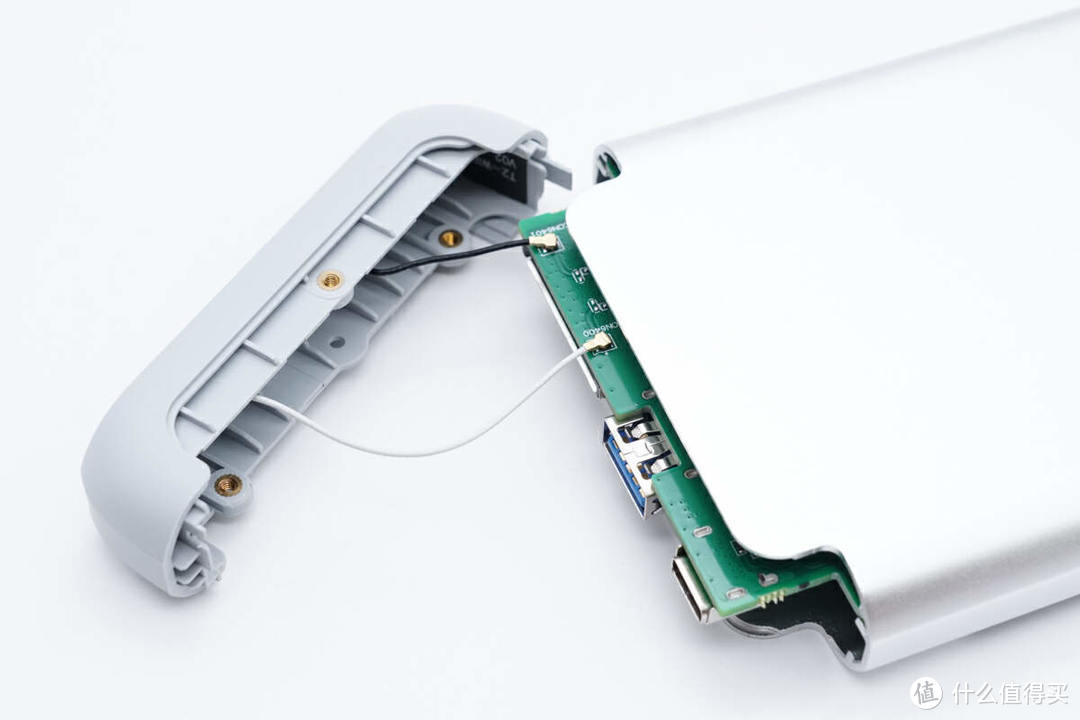

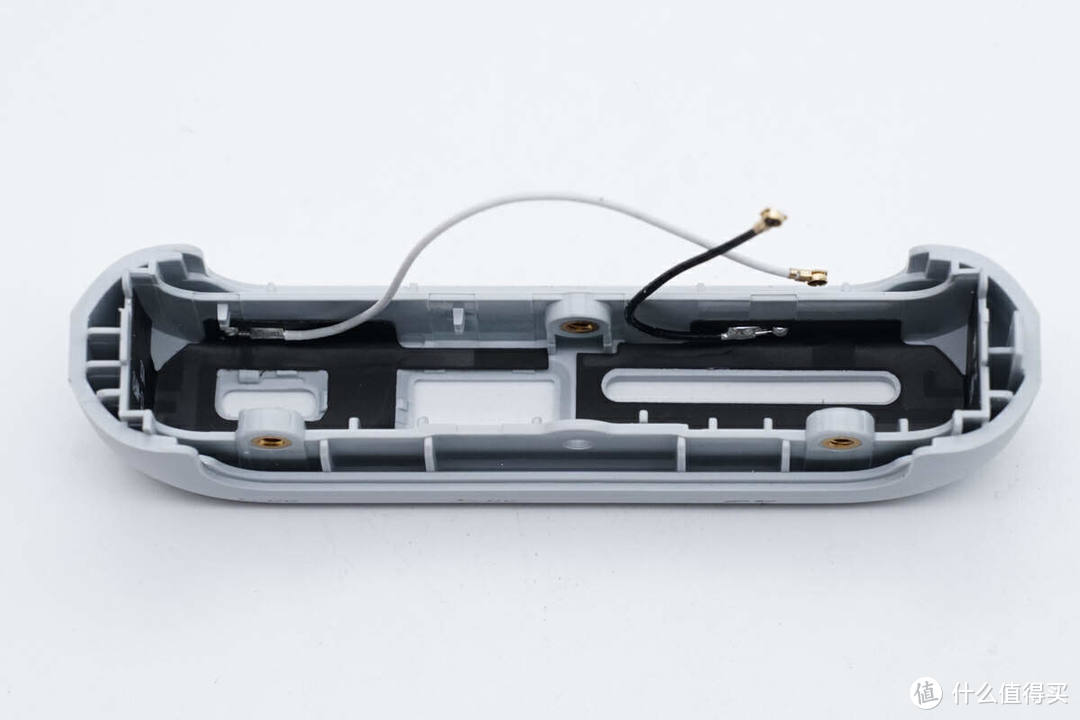

盖子内部设有天线，通过馈线连接。

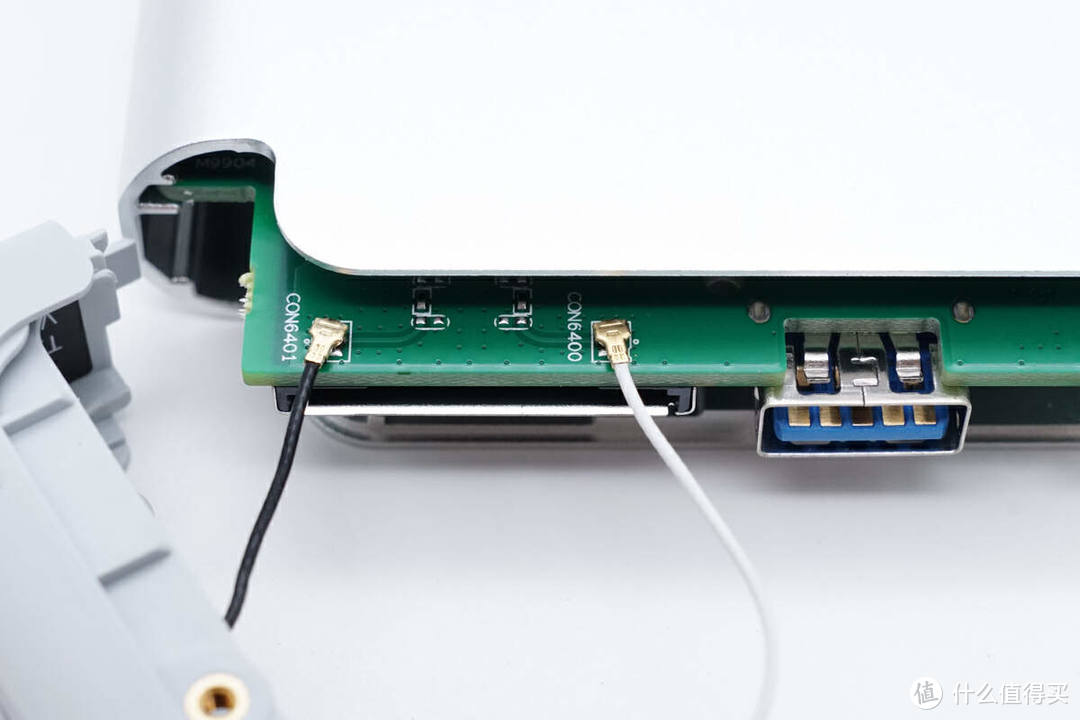

馈线通过连接器连接，便于组装。

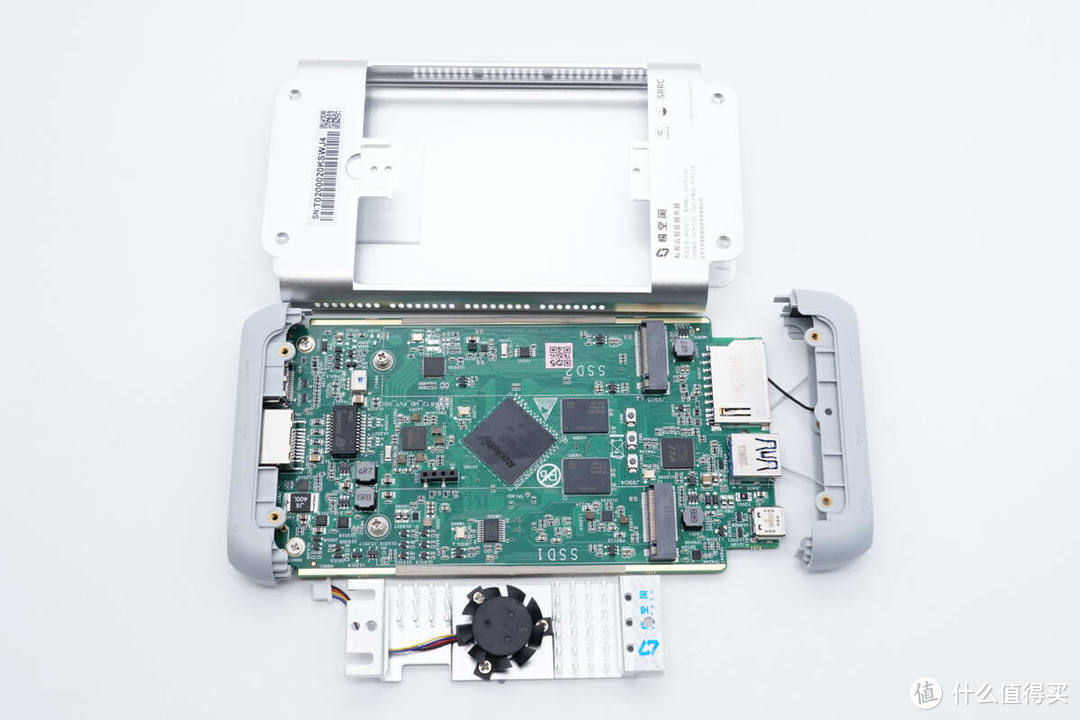

拆下散热风扇组件，从外壳中取出PCBA模块。

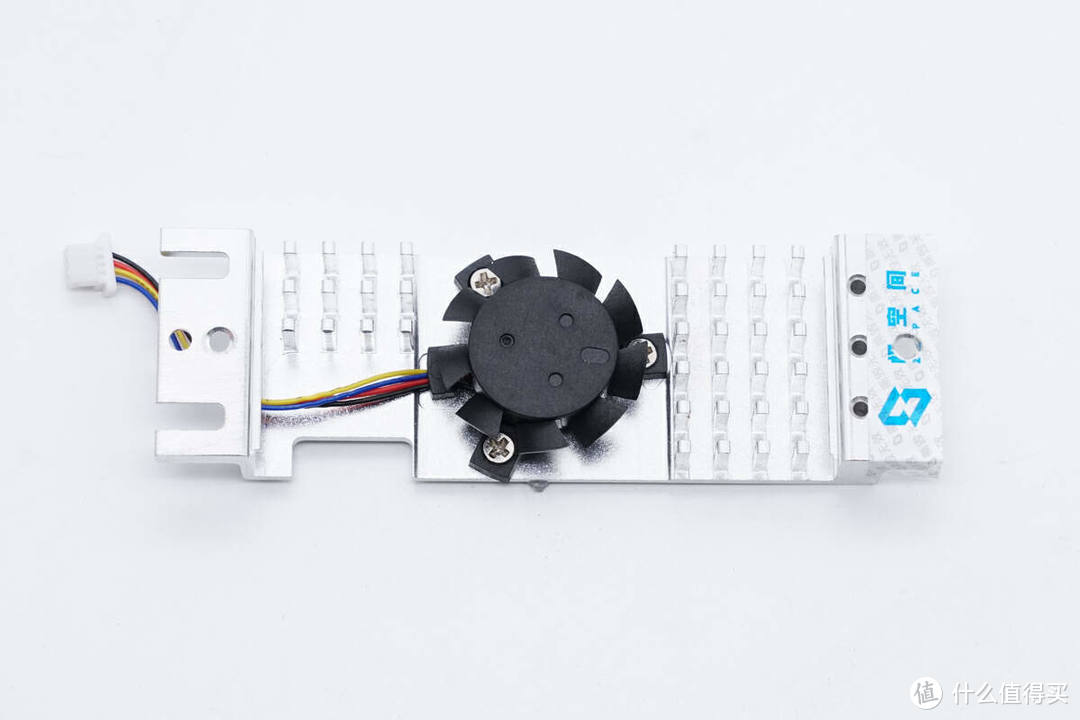

铝合金散热片中间设有散热风扇，通过螺丝固定。

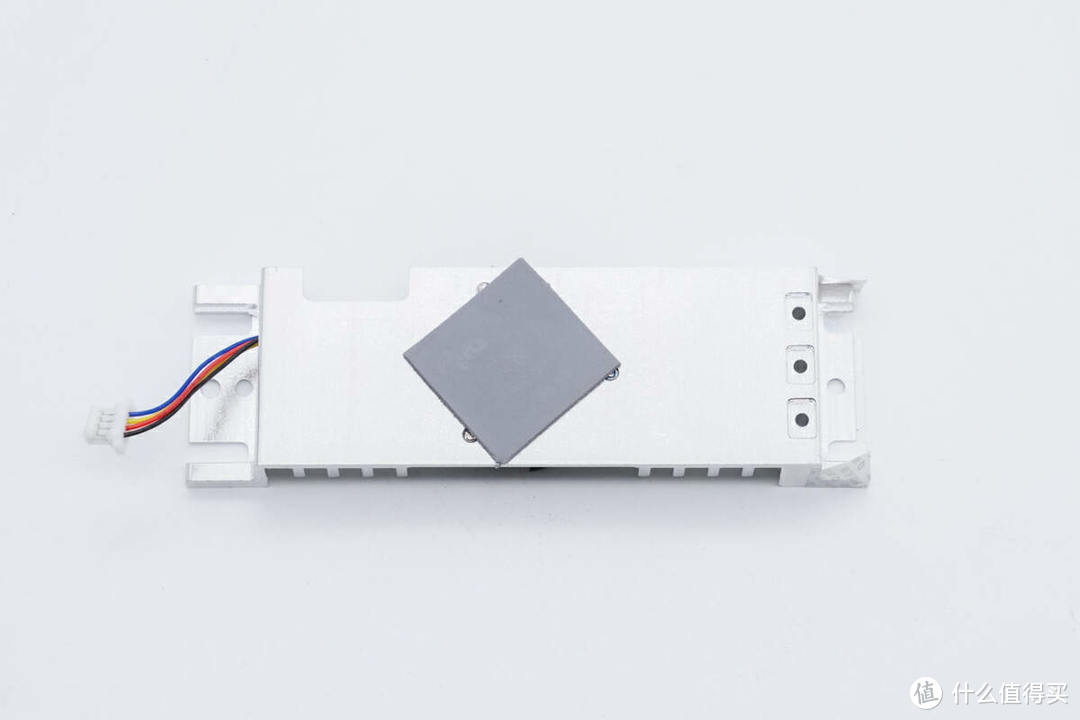

另一面对应主控芯片的位置设有导热垫用于导热。
壳体侧面FPC天线特写。

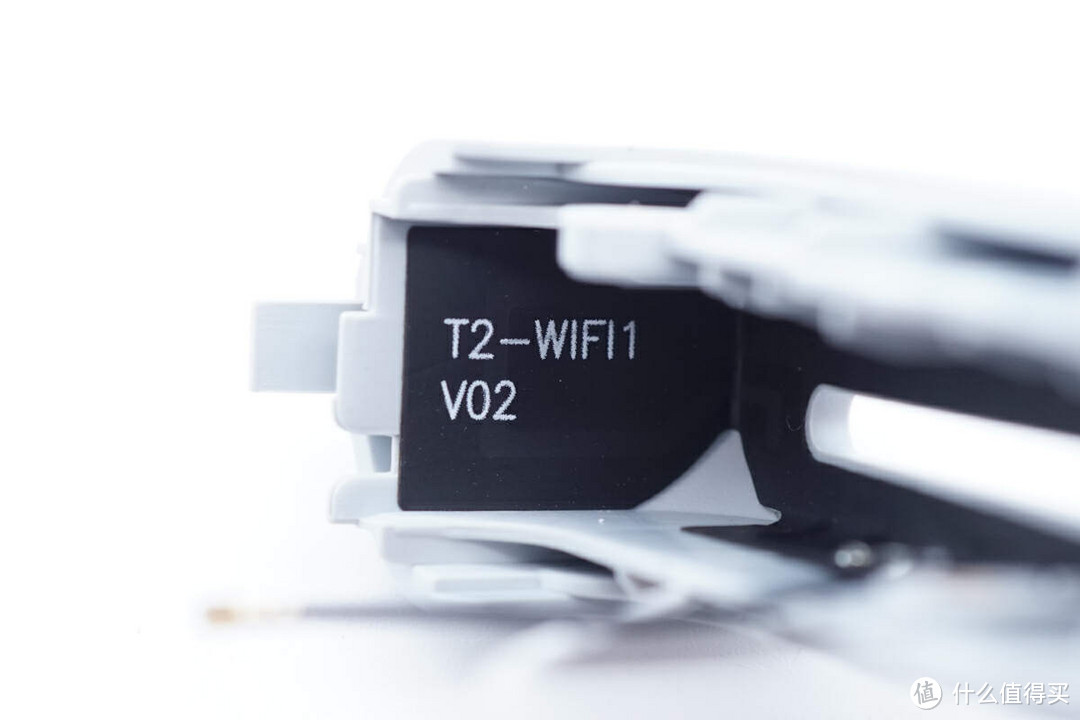

FPC天线丝印T2-WIFI1 V02字样。

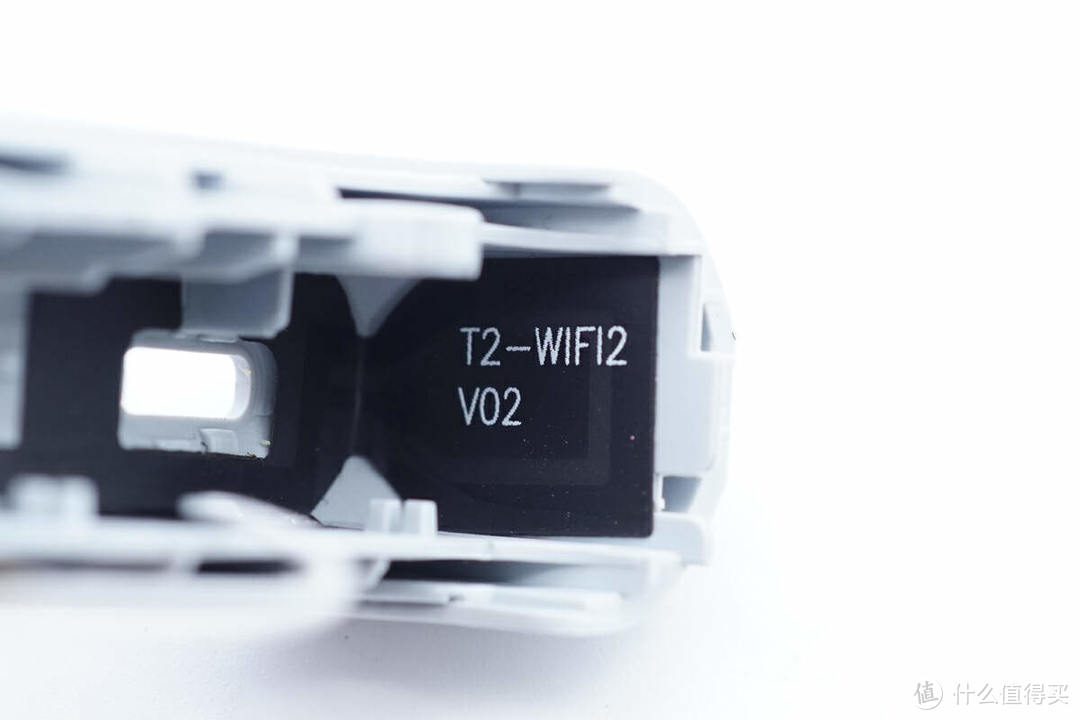

另一侧FPC天线丝印T2-WIFI2 V02字样。
另一侧的盖子通过螺丝固定。

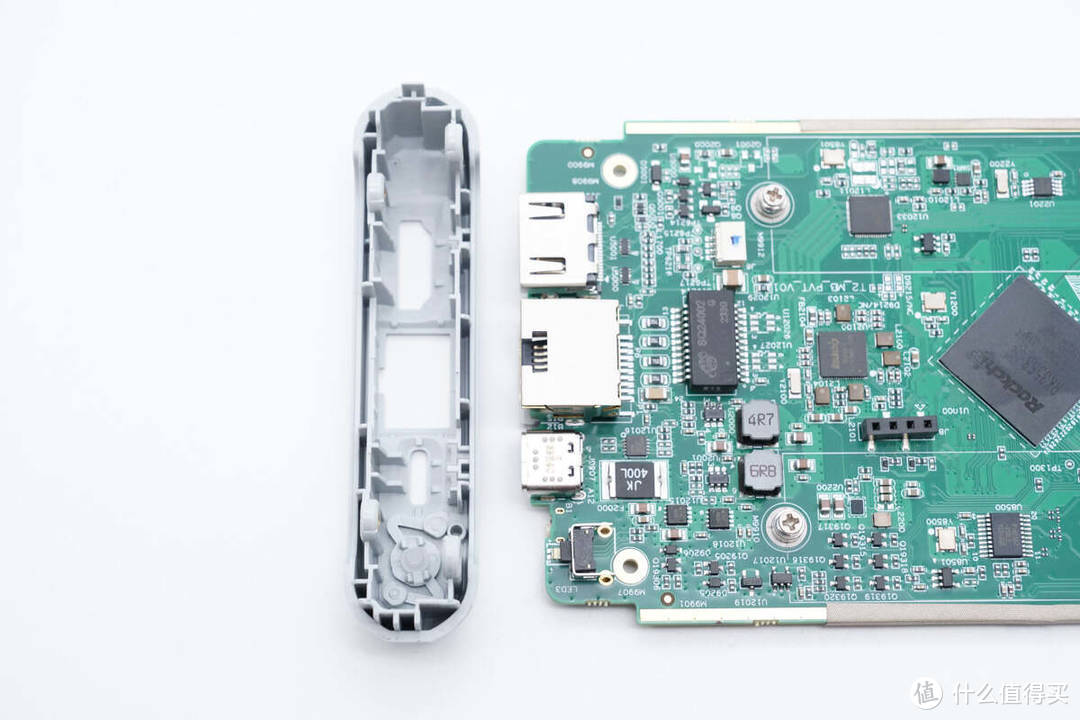

拧下固定螺丝，拆下侧面盖子。

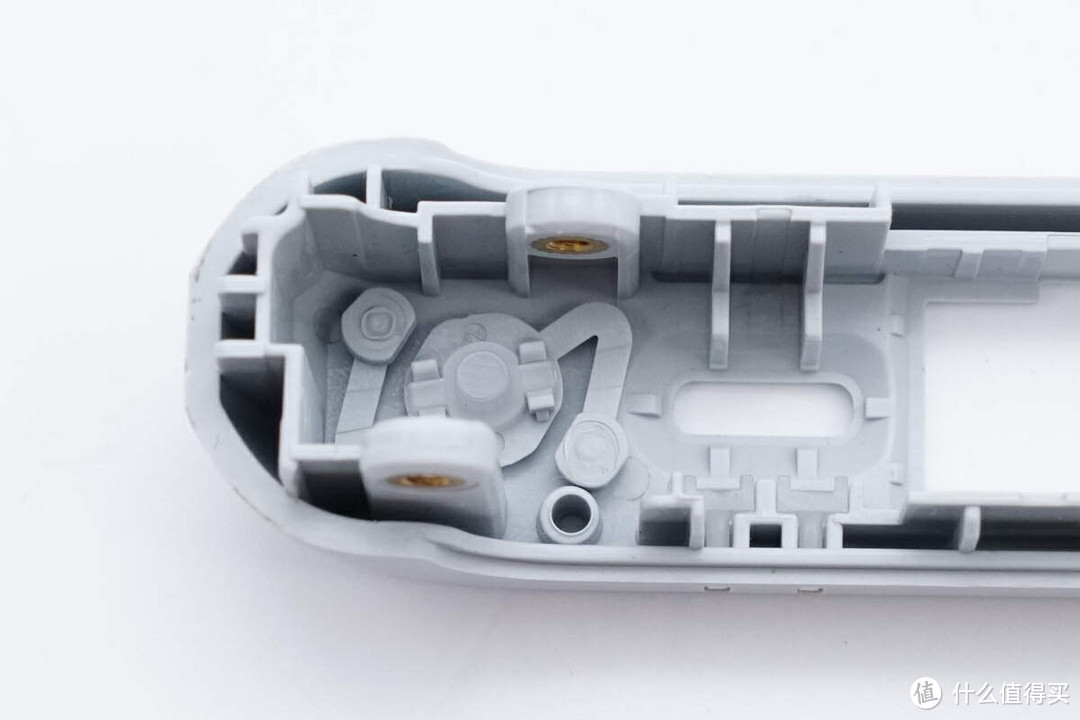

盖子内部设有电源按键的按钮。
按钮中间采用导光设计。

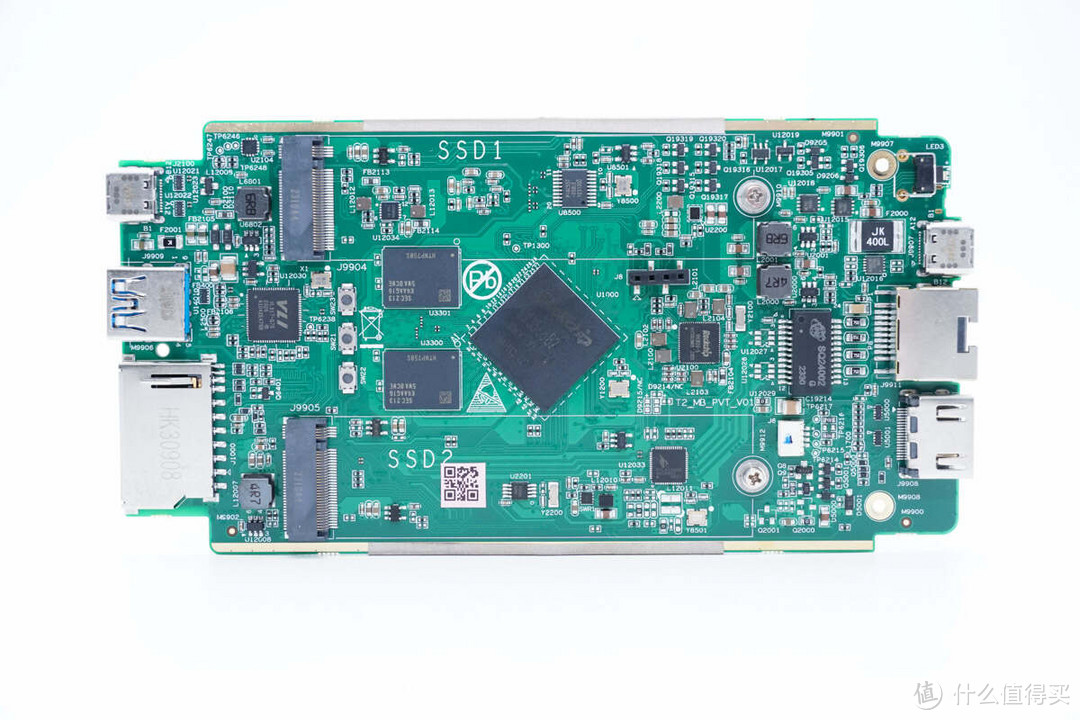

PCBA模块正面一览，左侧设有USB-C接口，USB-A接口，SD卡槽，集线器芯片和M.2固态硬盘接口，中间位置设有主控芯片和两颗内存芯片，主控芯片上方设有时钟发生器，右侧为PMIC，下方为网卡芯片。右侧设有USB-C接口，网线接口和HDMI接口。在主板上下两侧粘贴导电布，与铝合金外壳接触接地。

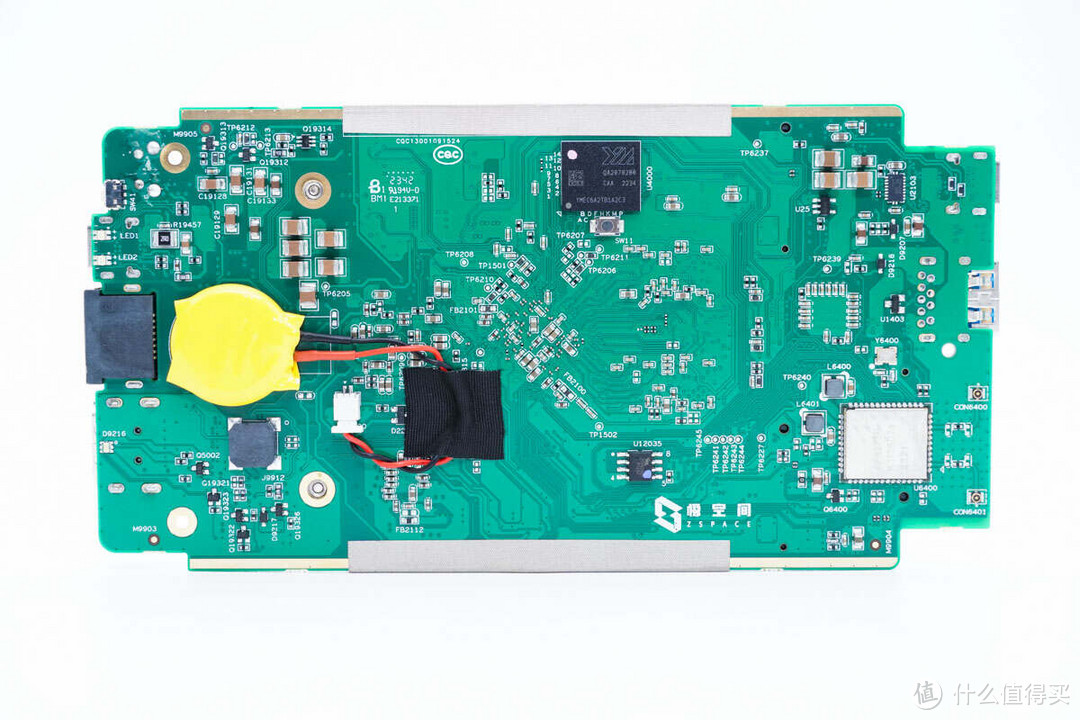

在PCBA模块背面设有蜂鸣器，时钟电池和eMMC存储器，在右侧设有无线连接模组。

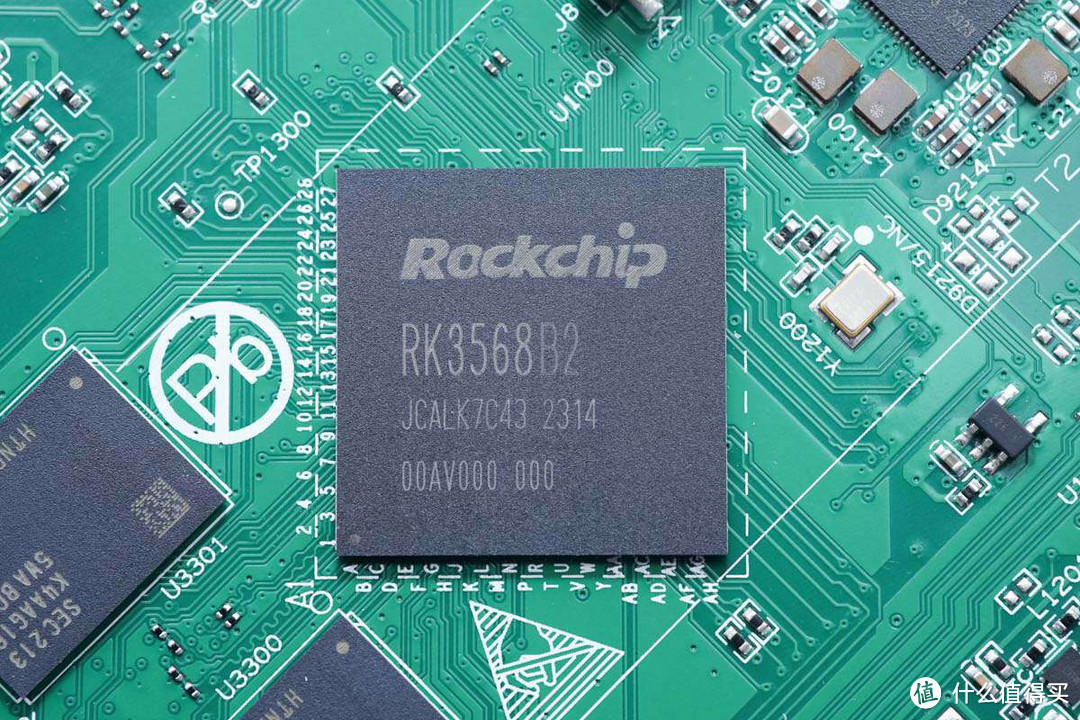

极空间私有云T2采用瑞芯微RK3568B2处理器，芯片内置四核ARM Cortex-A55处理器，主频为2.0GHz，内置ARM G52 GPU，内置的NPU支持1TOPS算力，支持4K 60FPS H.265/H.264和VP9视频编码，支持1080P 60FPS H.265/H.264视频编码，具备双屏输出，并具备USB3.0/PCIe3.0等接口，采用FCCSP636L封装。

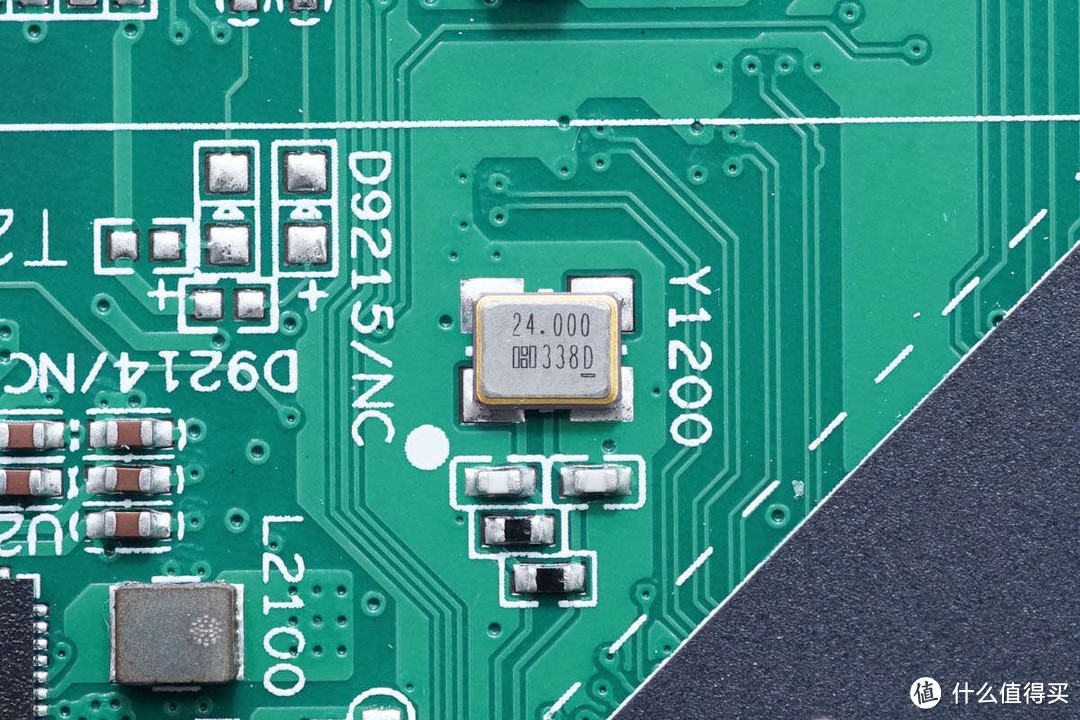

为主控芯片提供时钟的24.000MHz贴片晶振特写。

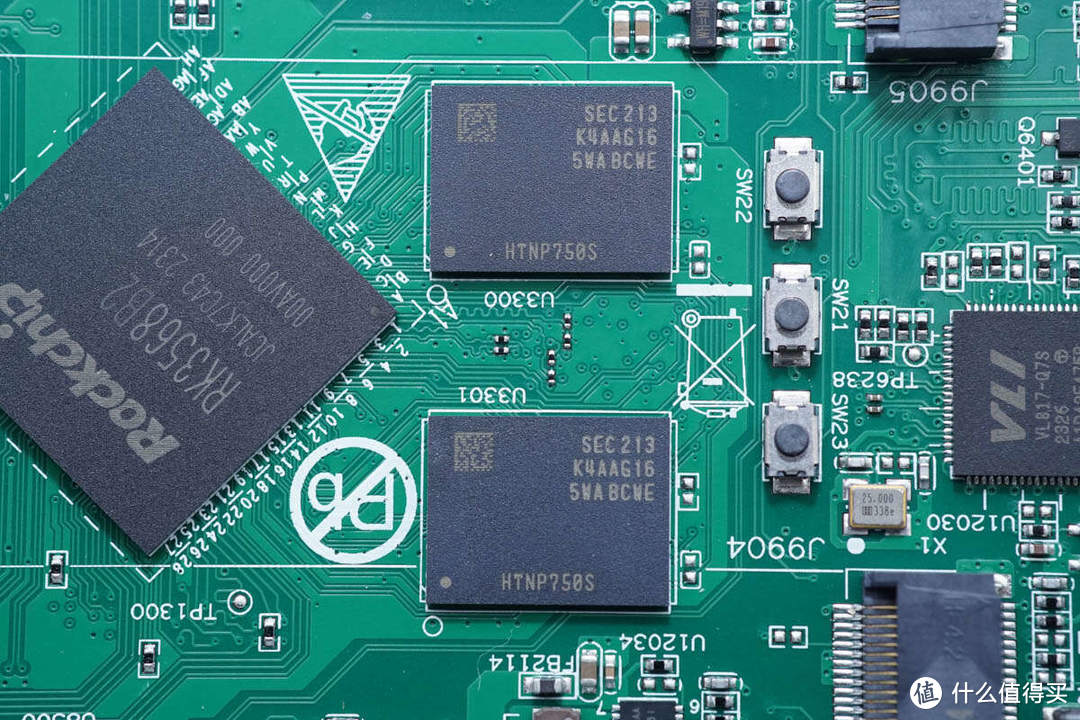

两颗2GB内存芯片组成4GB内存容量，内存芯片来自三星，型号K4AAG165WA-BCWE，为DDR4内存，单颗容量为2GB，速率为3200Mbps，采用96FBGA封装。

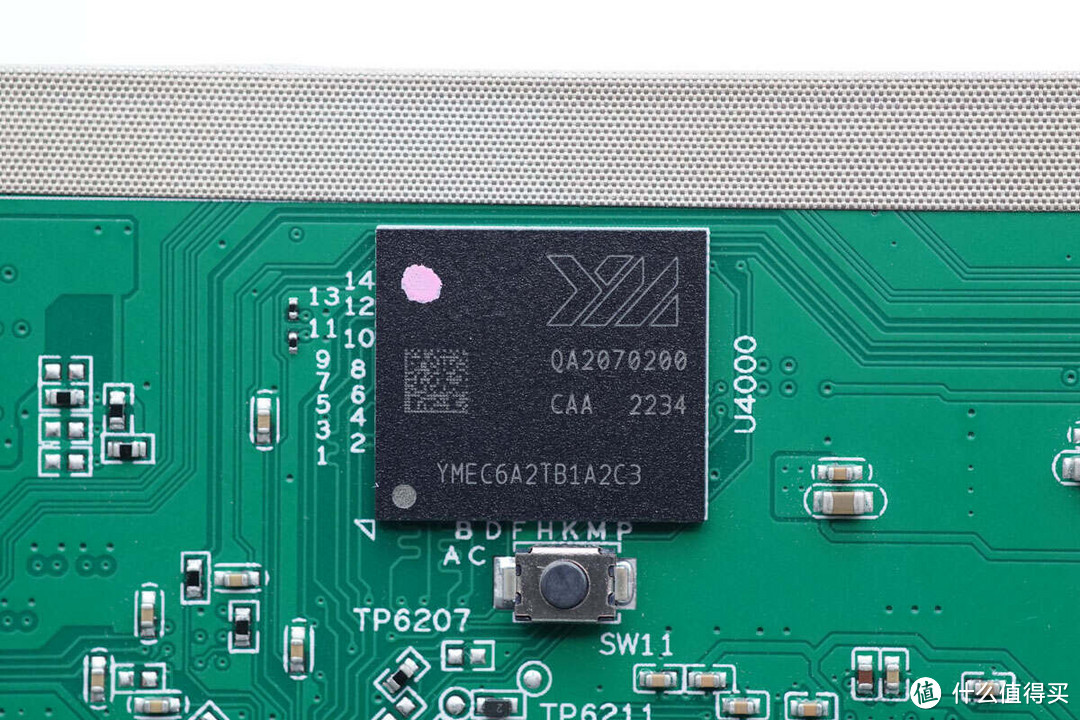

eMMC存储器来自长江存储，型号YMEC6A2TB1A2C3，为EC110系列eMMC，接口为eMMC5.1，容量为32GB，支持动态SLC缓存，具备320MB/S读取速度和130MB/S写入速度，支持-25~85℃工作温度，采用BGA-153封装。
PMIC来自瑞芯微，型号RK809-5，芯片内部集成5路同步降压输出和9路LDO输出，集成音频解码器和扬声器功放，集成电池电量计，采用QFN68封装。

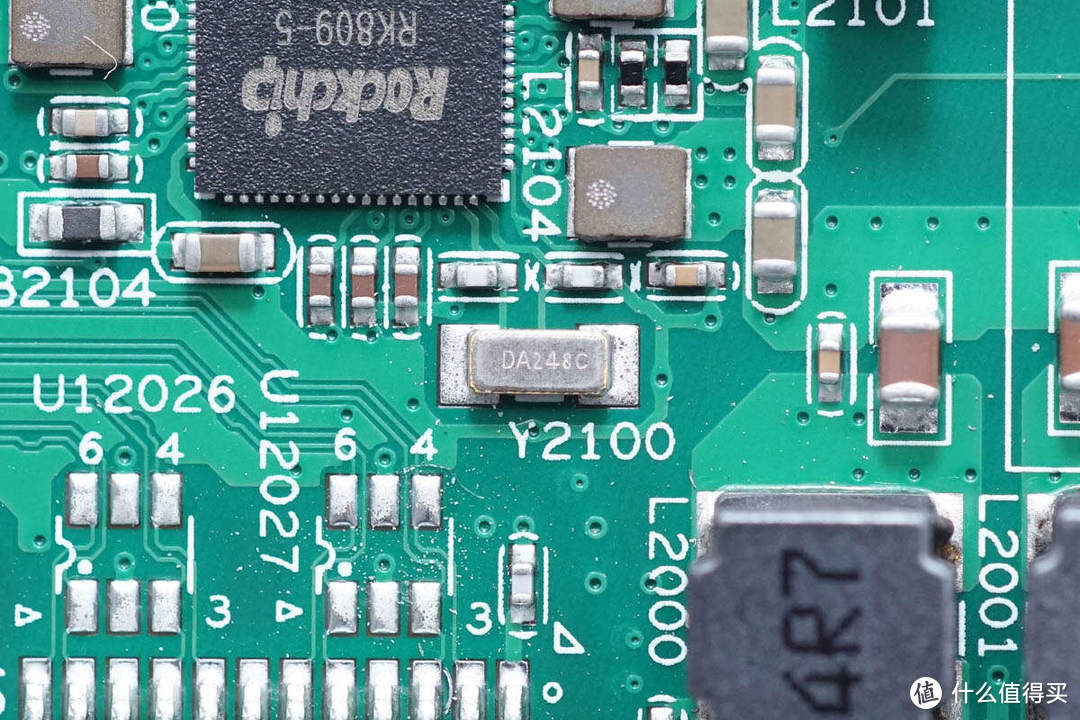

PMIC外置时钟晶振特写。

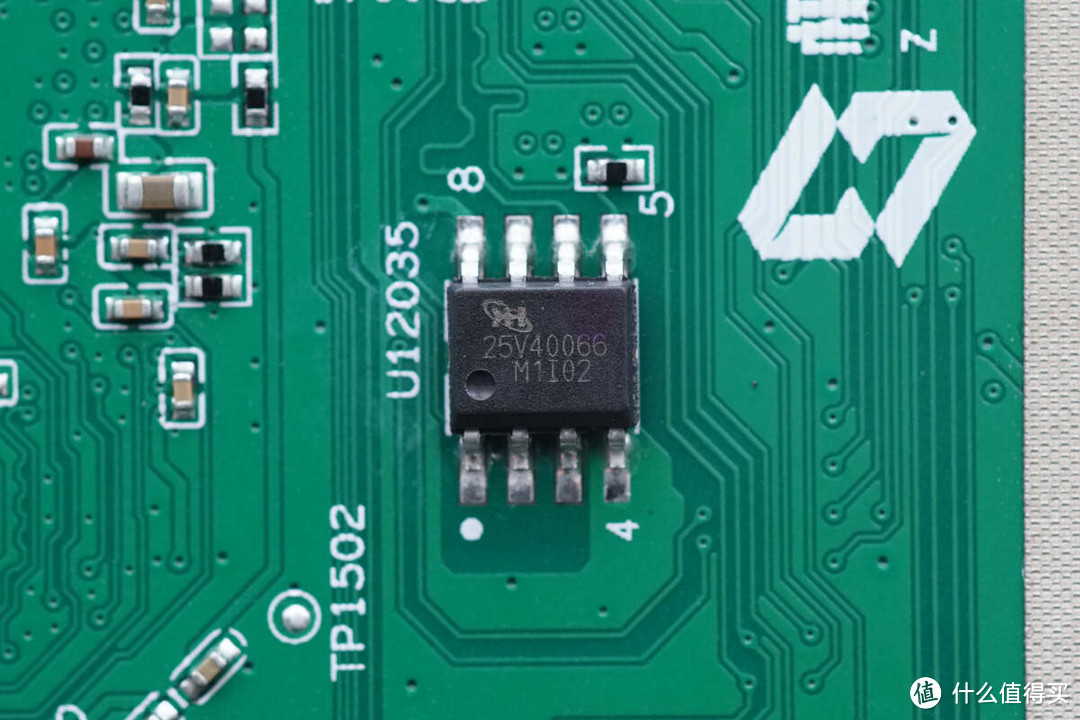

存储器来自港宏，型号KH25V40066，容量为512KB，采用SOP8封装。

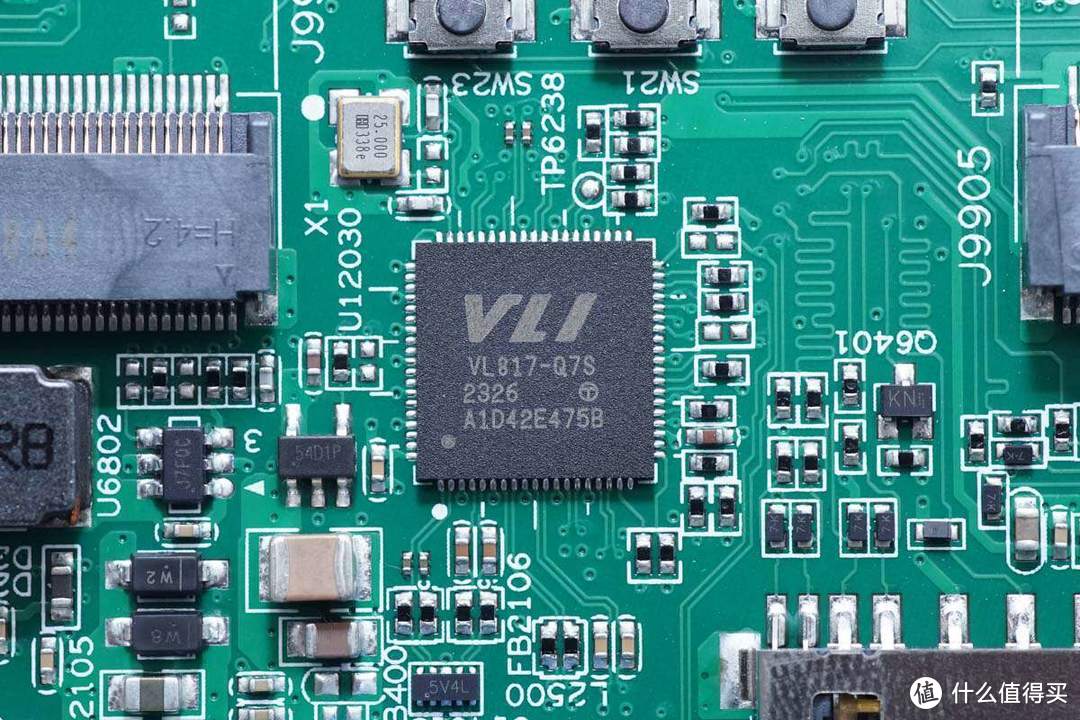

USB集线器芯片来自VLI威锋电子，型号VL817-Q7S，是一颗5G速率的集线器芯片，用于USB接口扩展，采用QFN76封装。

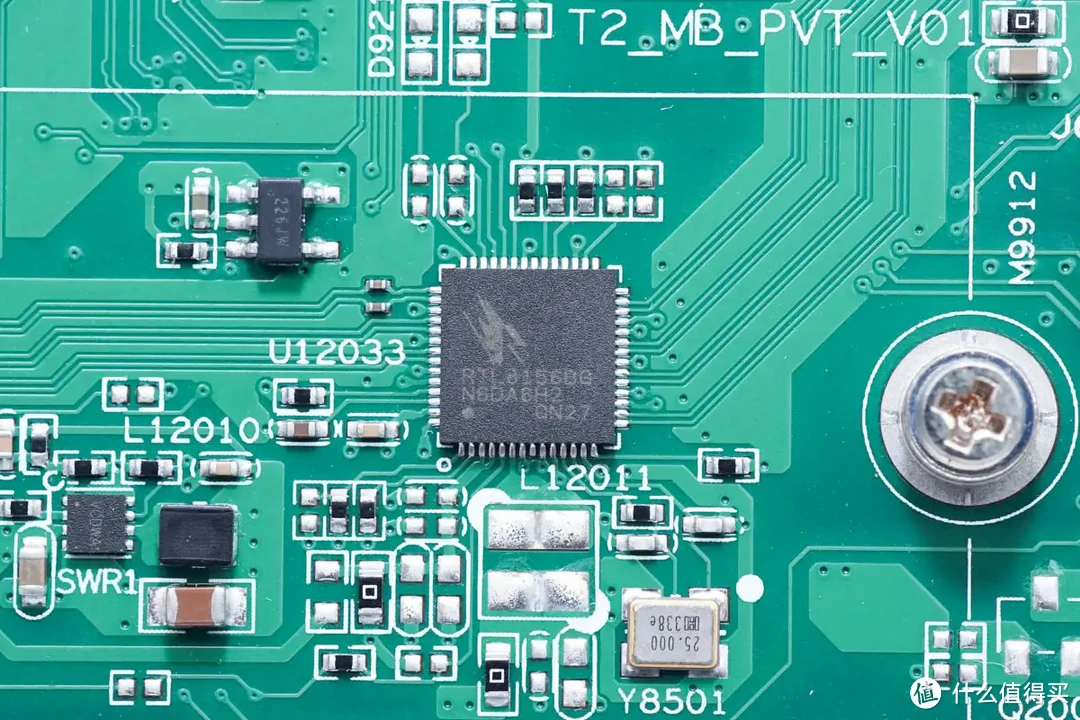

2.5G网卡芯片来自瑞昱半导体，型号RTL8156BG，用于USB3.0转2.5G有线网络，并向下支持千兆和百兆速率，采用QFN56封装。
芯片外置25.000MHz时钟晶振特写。

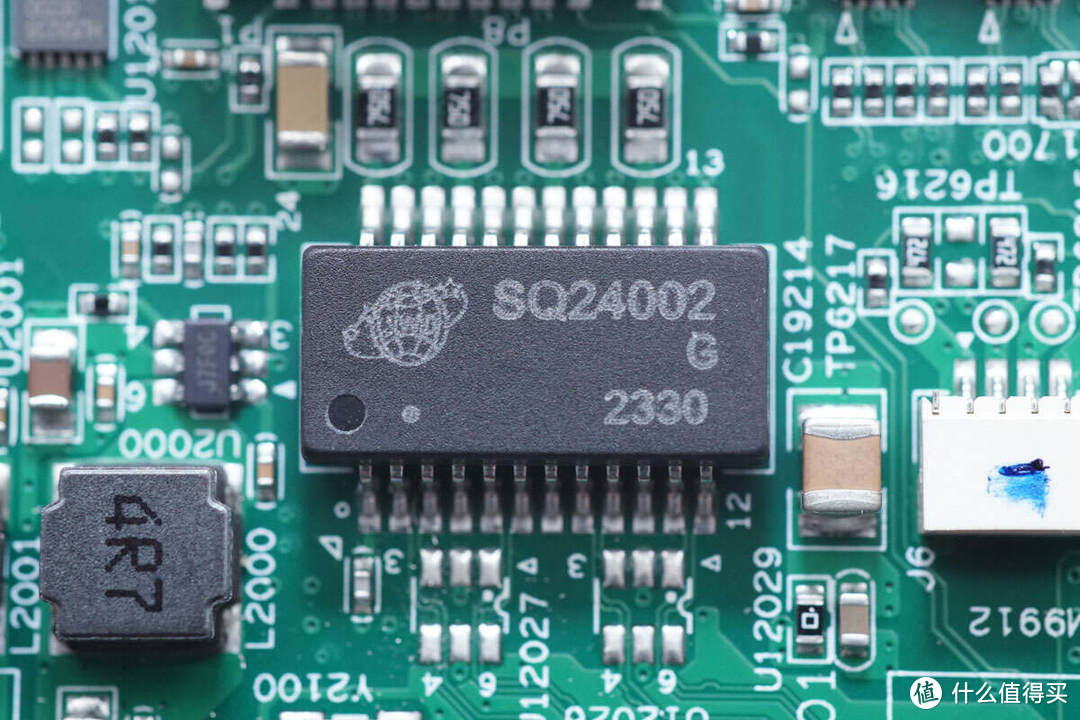

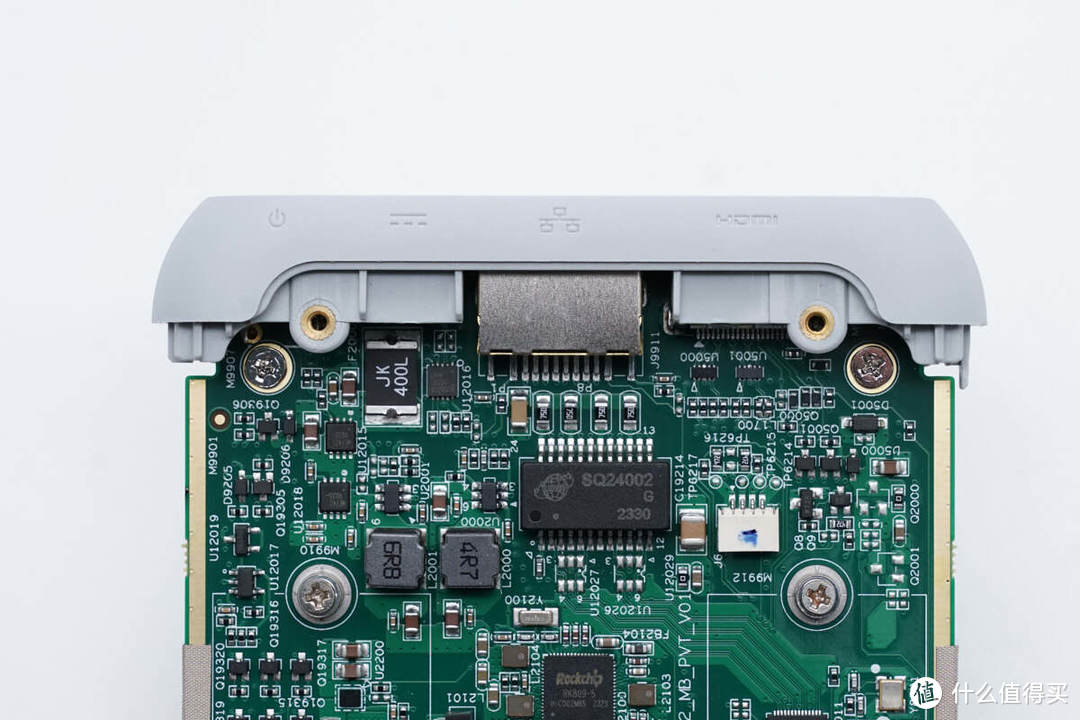

网络变压器来自经纬达，型号SQ24002G，支持2.5/5G速率，为单接口应用，采用贴片封装。

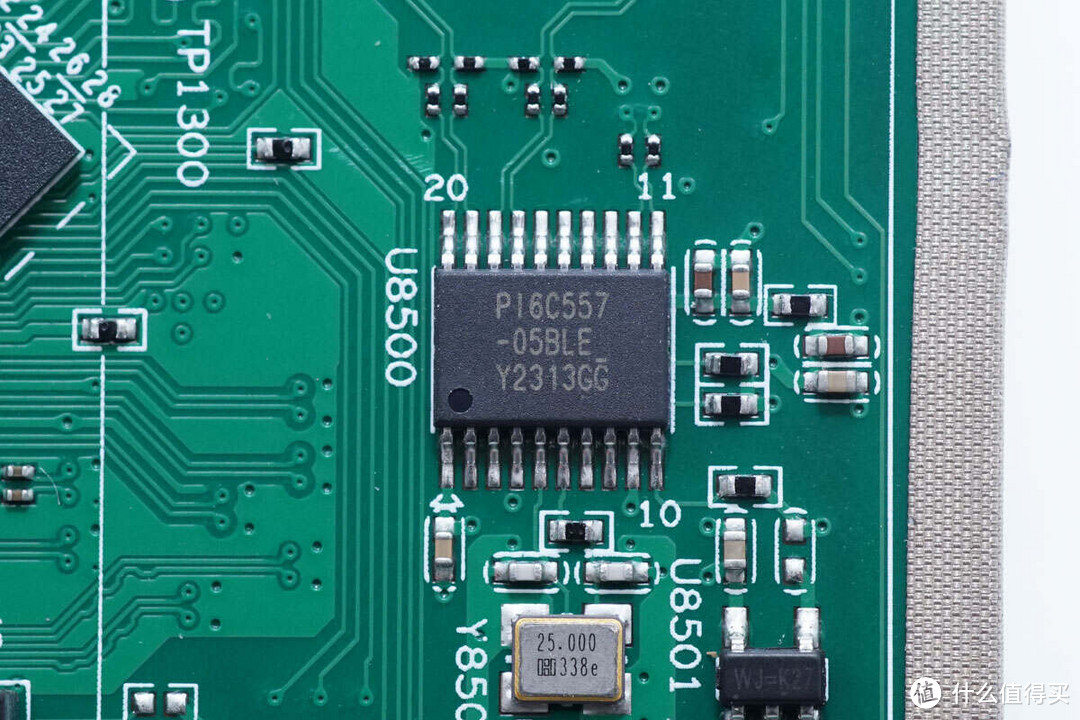

时钟发生器来自DIODES，型号PI6C557-05BLE，是一颗PCIe3.0的时钟发生器，支持4路HCSL输出，采用TSSOP20封装。

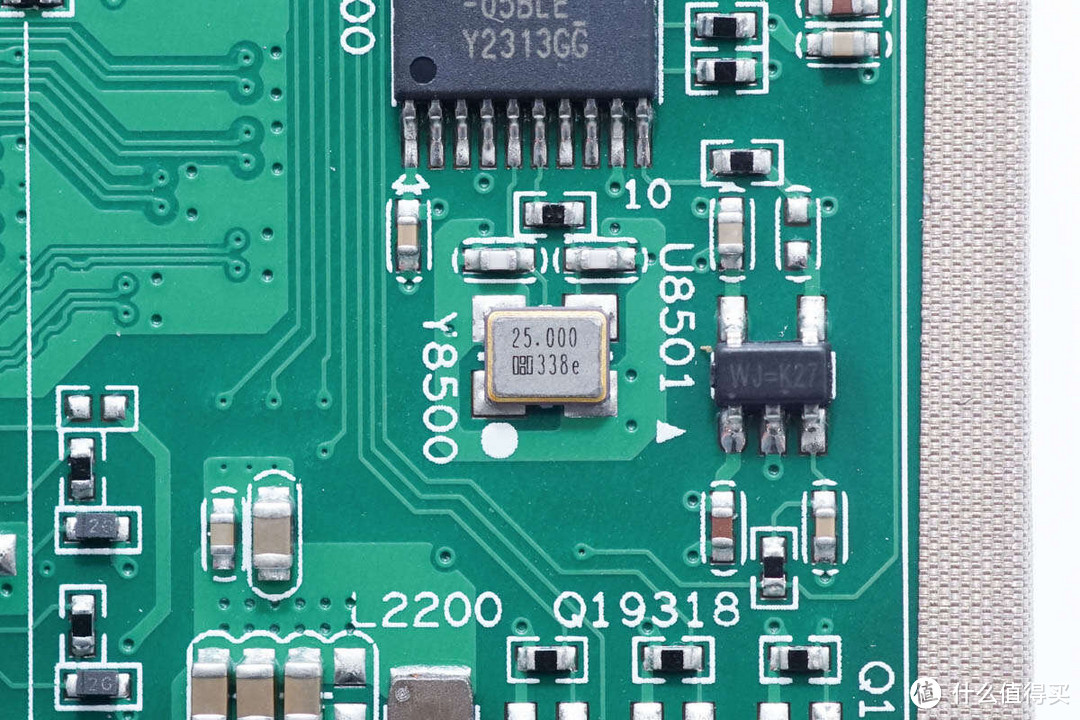

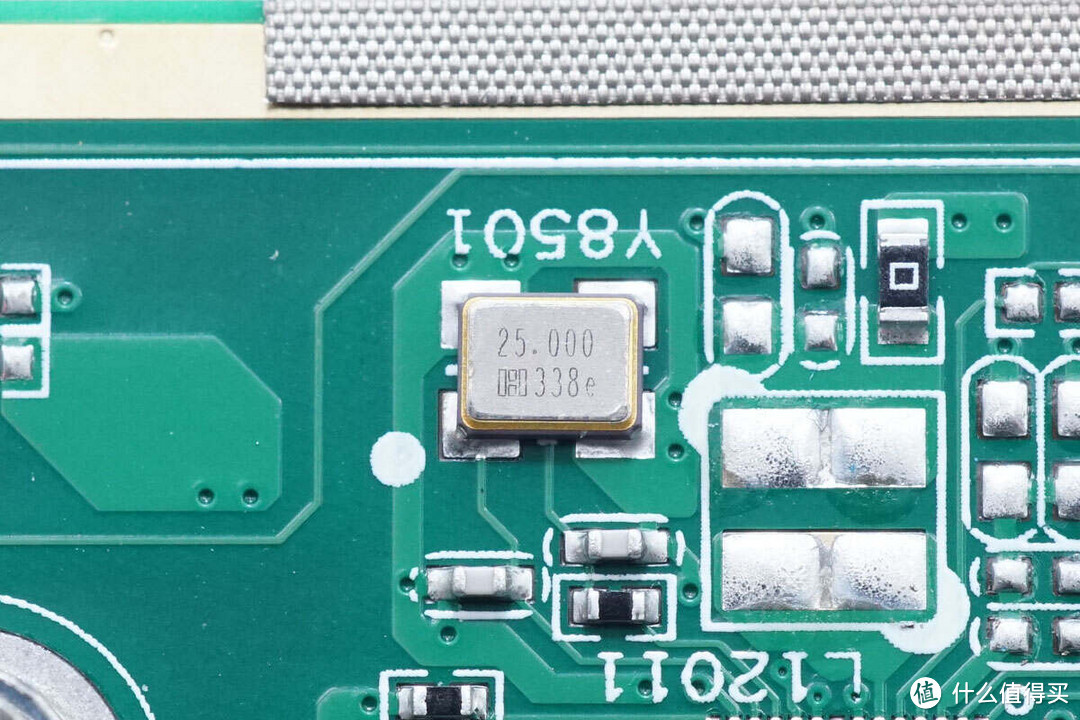

25.000MHz贴片时钟晶振特写。

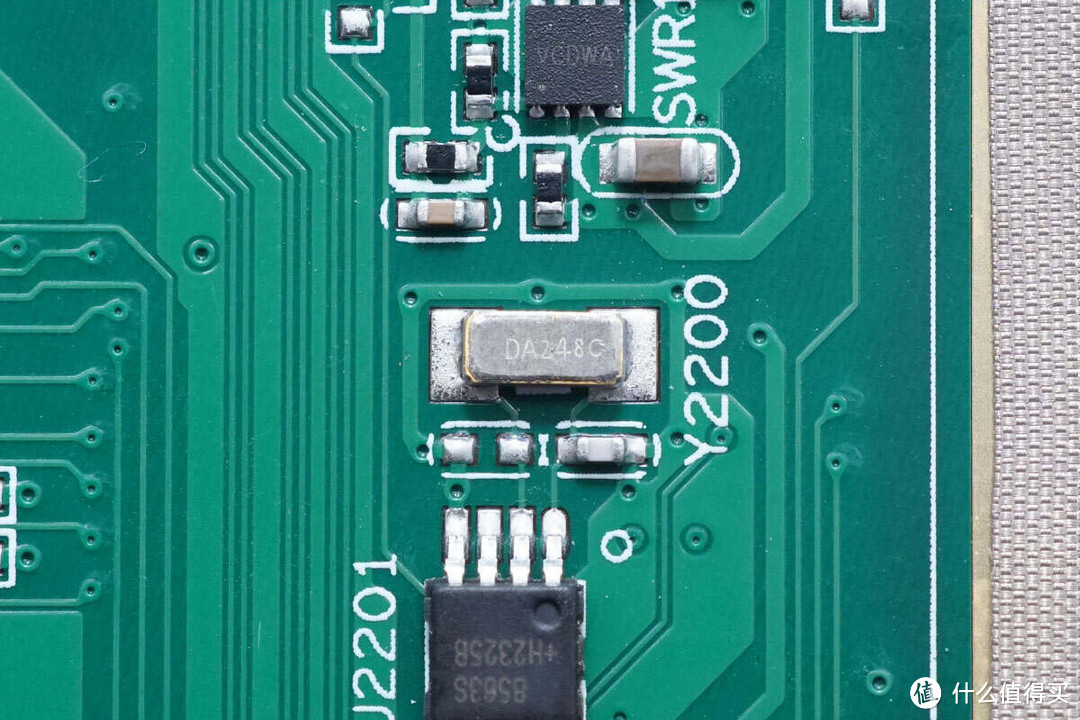

实时时钟芯片丝印8563S，采用MSOP8封装。
芯片外置32.768KHz贴片时钟晶振特写。

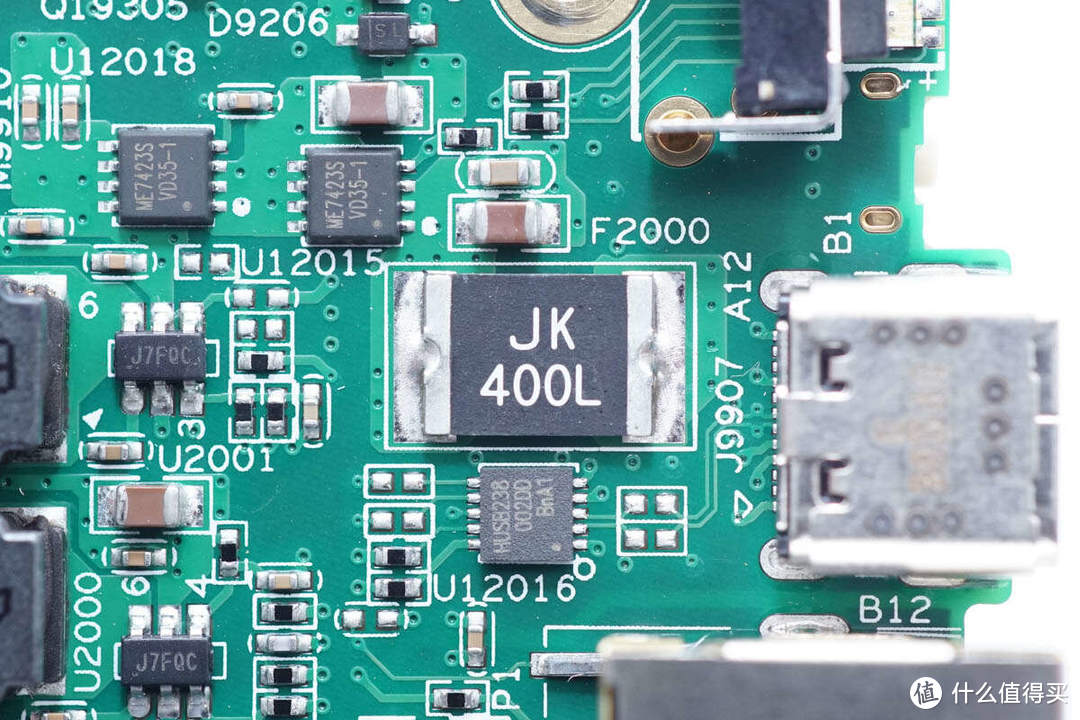

USB-C接口设有贴片自恢复保险丝用于过流保护，型号JK400L，规格为4A 15V。

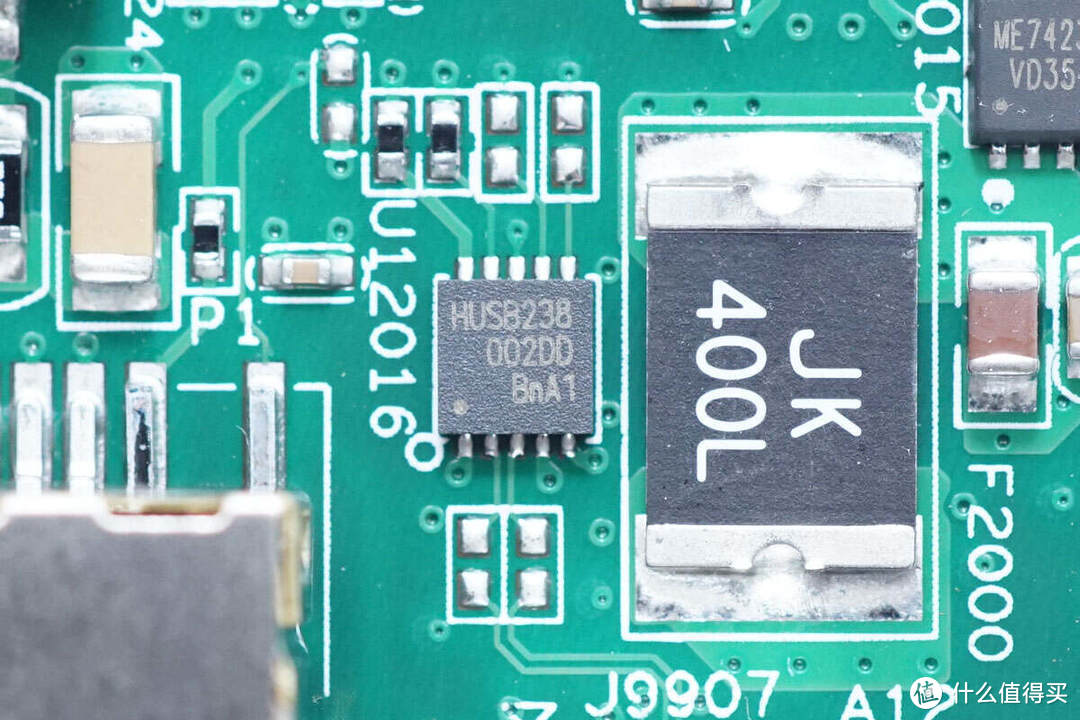

PD取电芯片来自慧能泰，型号HUSB238，是一款高度集成的USB PD诱骗芯片。传输的额定功率可达100W。它兼容PD3.0 V1.3和Type-C V1.4。HUSB238已经获得USB-IF认证，TID3666。可使用通用的PD适配器代替传统DC电源，采用DFN-10L封装。

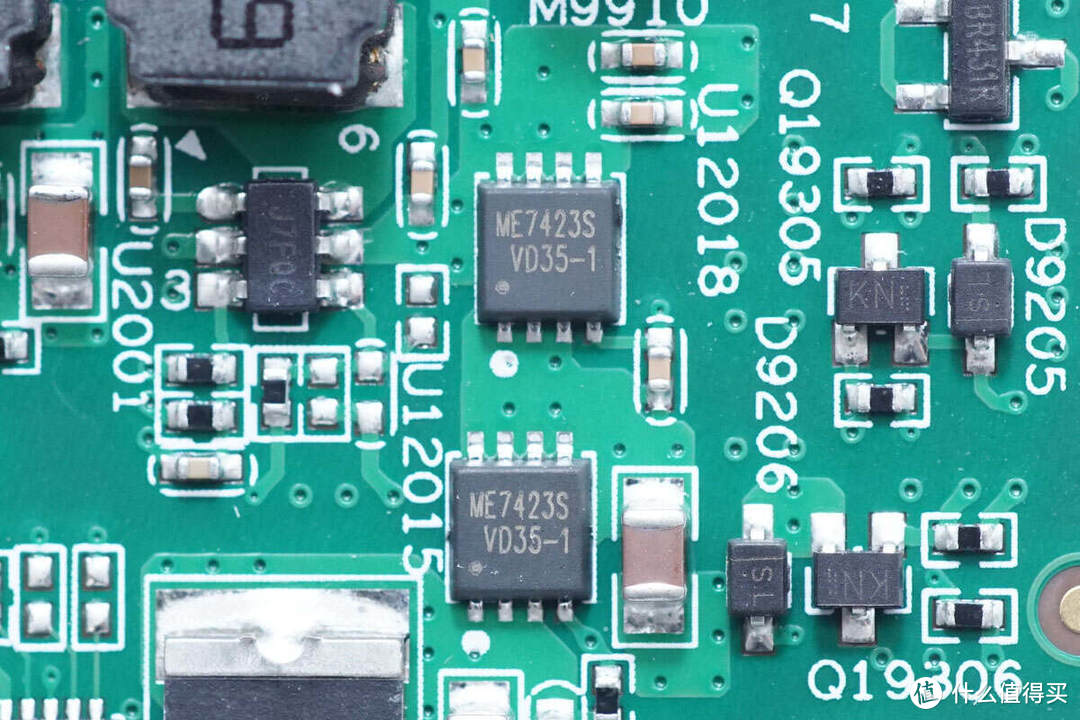

两颗用于供电控制的MOS管来自力士科技，型号ME7423S，PMOS，耐压-30V，导阻10mΩ，采用DFN3.3*3.3封装。

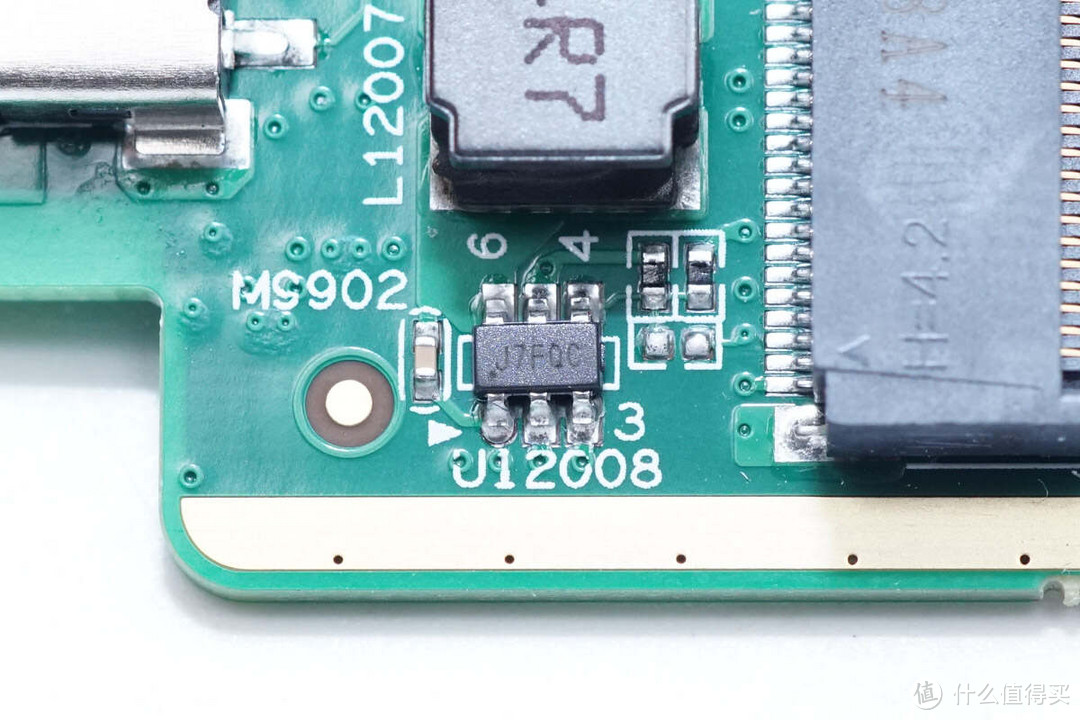

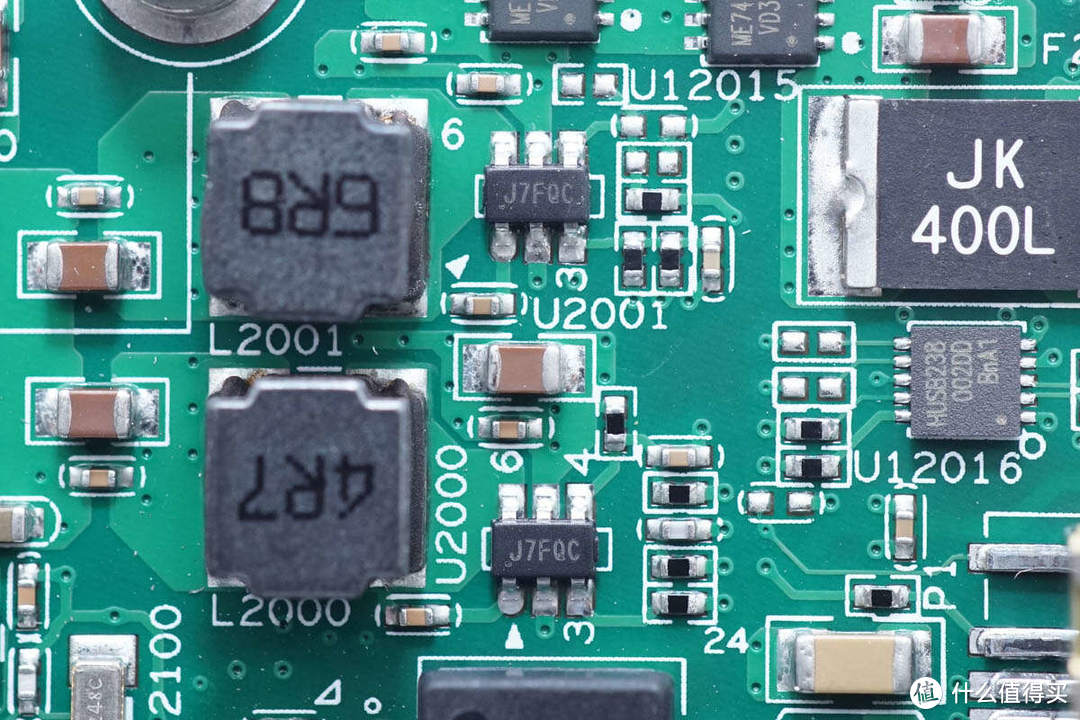

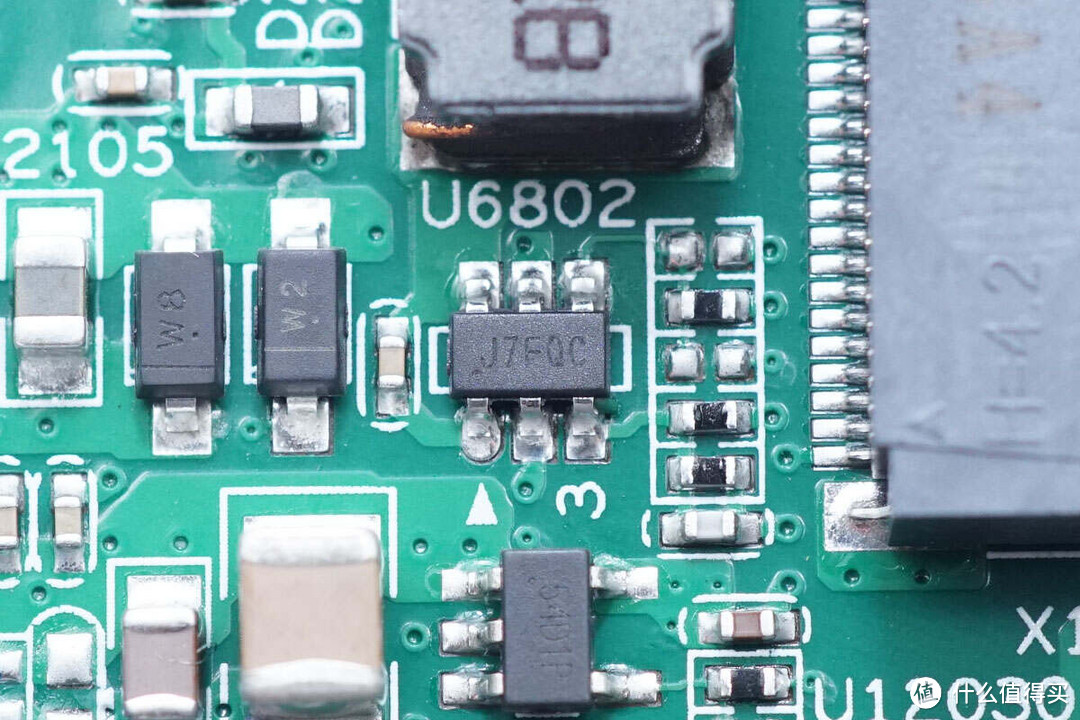

同步降压芯片来自矽力杰，丝印J7，型号为SM8103，是一颗18V输入电压，3A输出电流的同步降压转换器，芯片内部集成开关管，开关频率为500kHz，具备逐周期峰值/谷底电流限制，具备输出短路保护，过热保护，采用TSOT23-6封装。

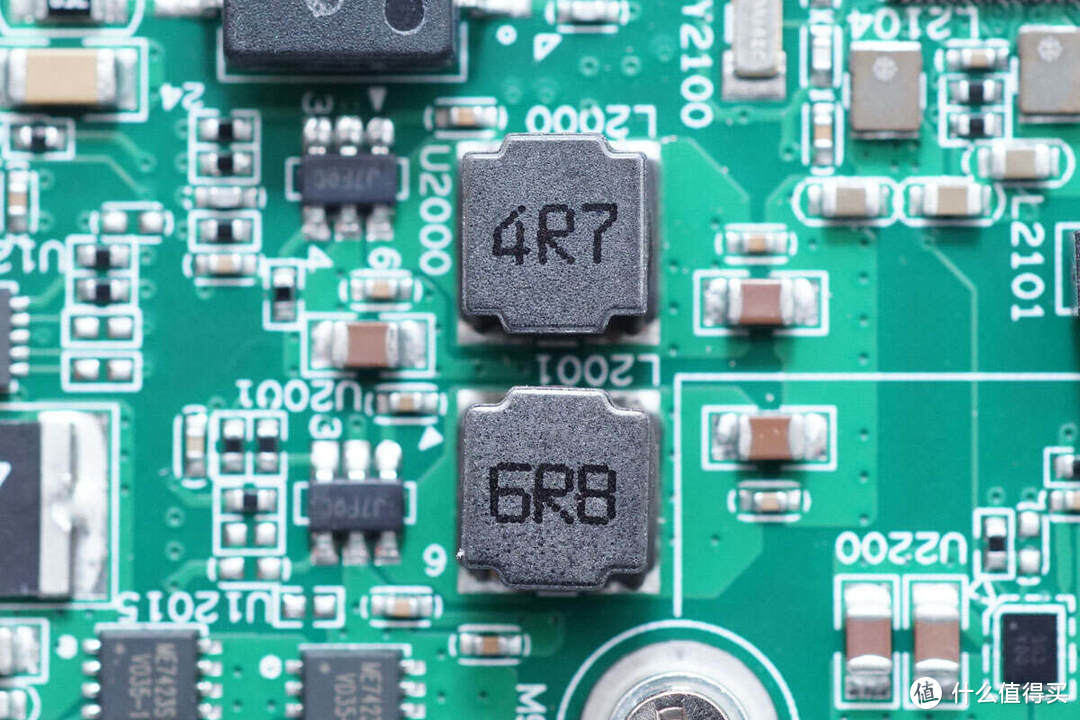

搭配使用的两颗降压电感特写。
在固态硬盘插槽附近设有矽力杰SM8103同步降压转换器。

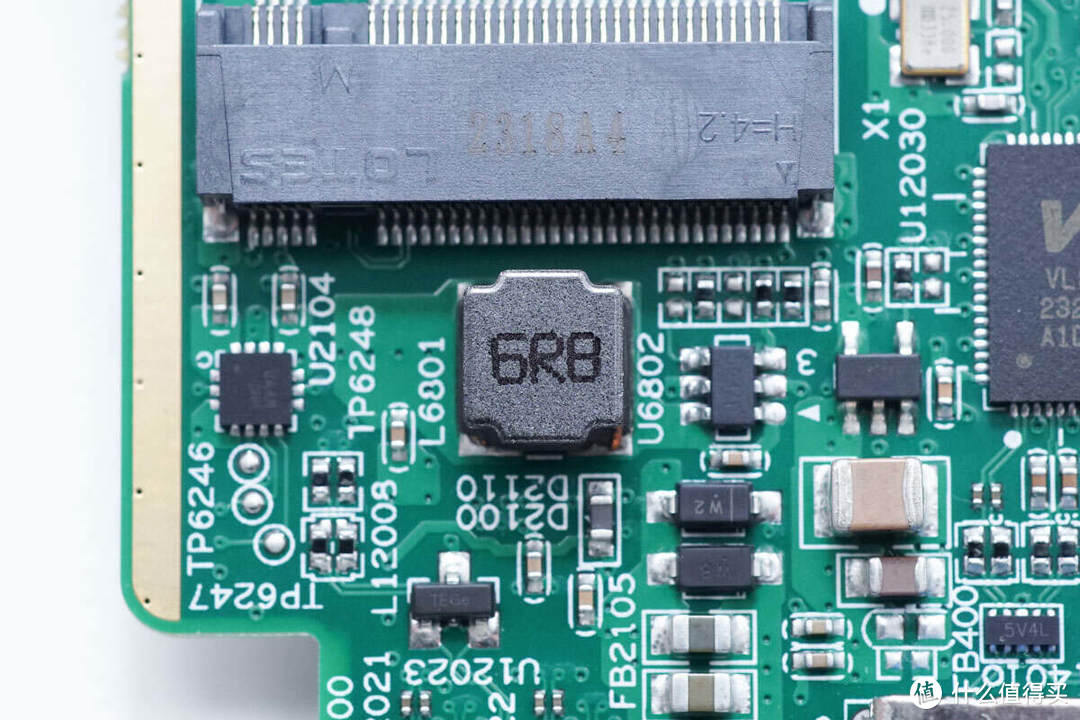

搭配使用的6.8μH线绕电感特写。

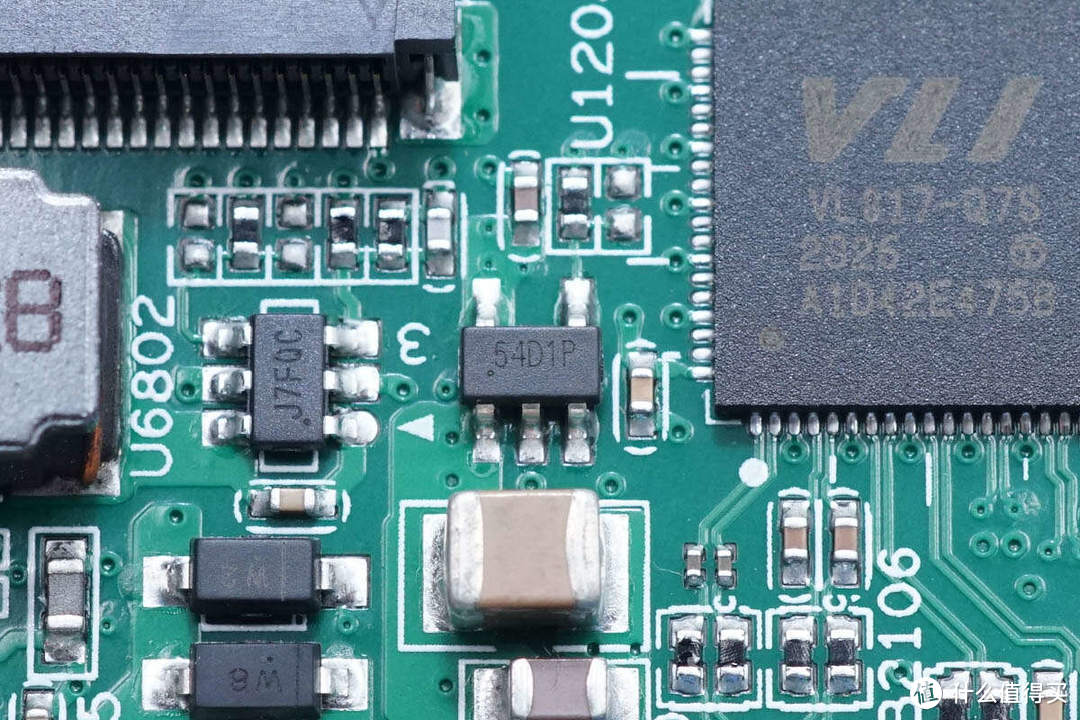

过流保护芯片来自致新科技，丝印54D1P，采用SOT23封装。
PD控制器来自安森美，型号FUSB302B，通过I2C接口与主控芯片通信，实现USB-C接口控制，支持100W功率应用，采用WQFN14封装。

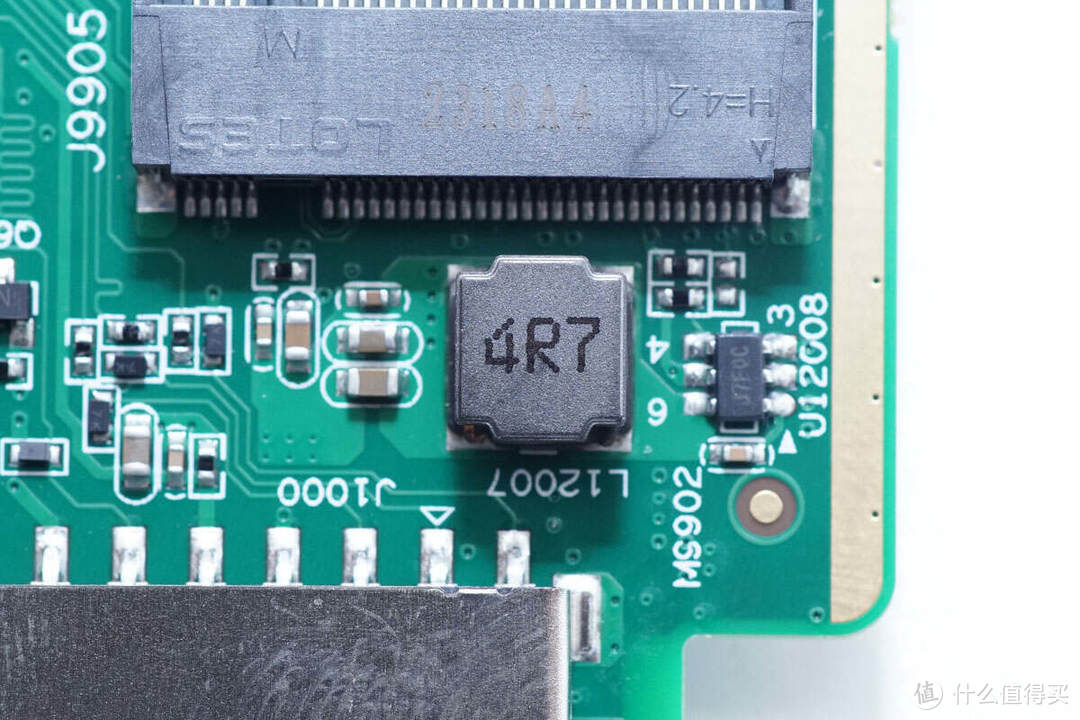

在固态硬盘插槽附近设有矽力杰SM8103同步降压转换器。
搭配使用的4.7μH线绕电感特写。

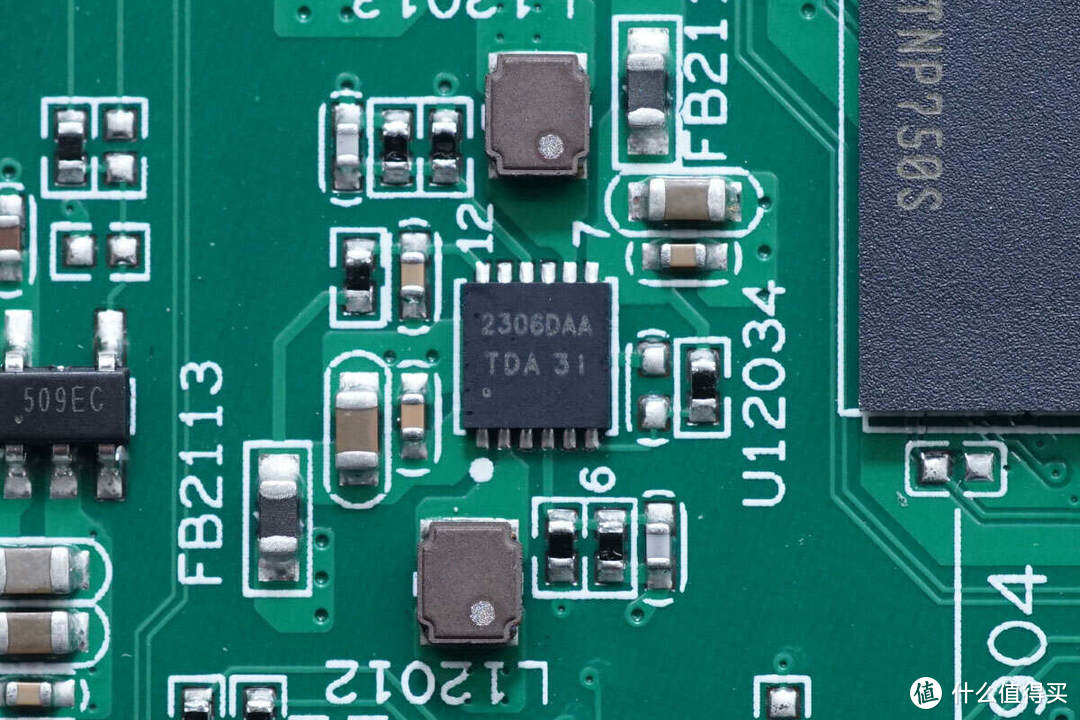

同步降压芯片来自DIODES，丝印2306，型号为PAM2306，是一颗双路同步降压转换器，支持2.5-5.5V输入电压，单路输出电流1A，开关频率为1.5MHz，具备欠压闭锁，短路保护和过热关断，采用WDFN-12封装。

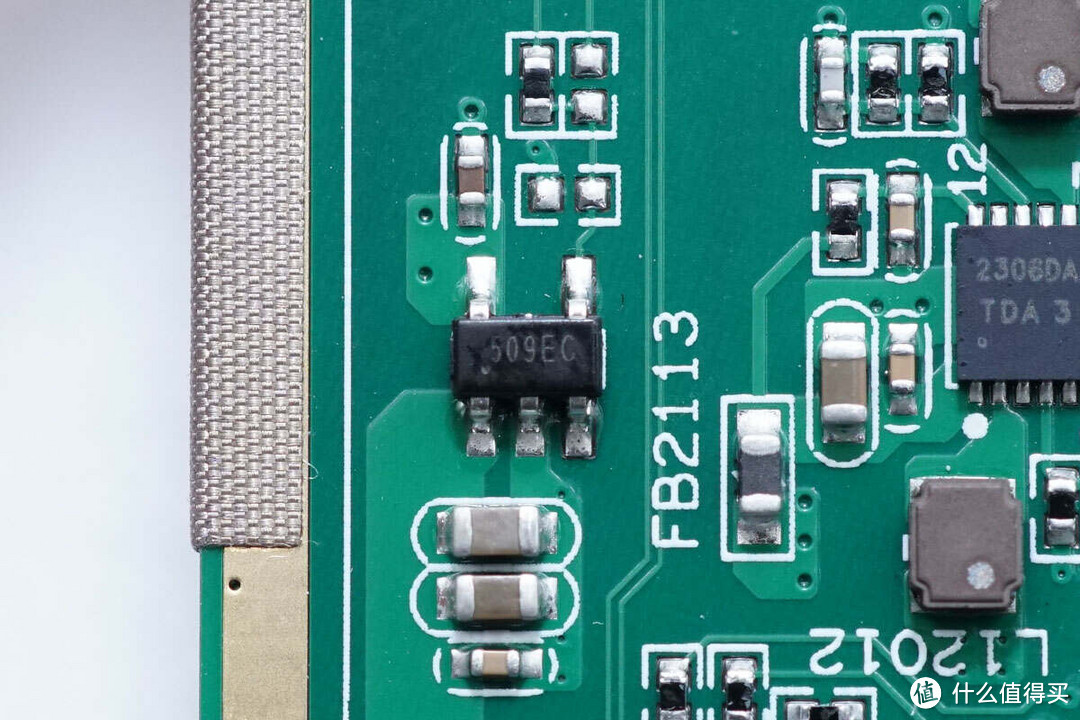

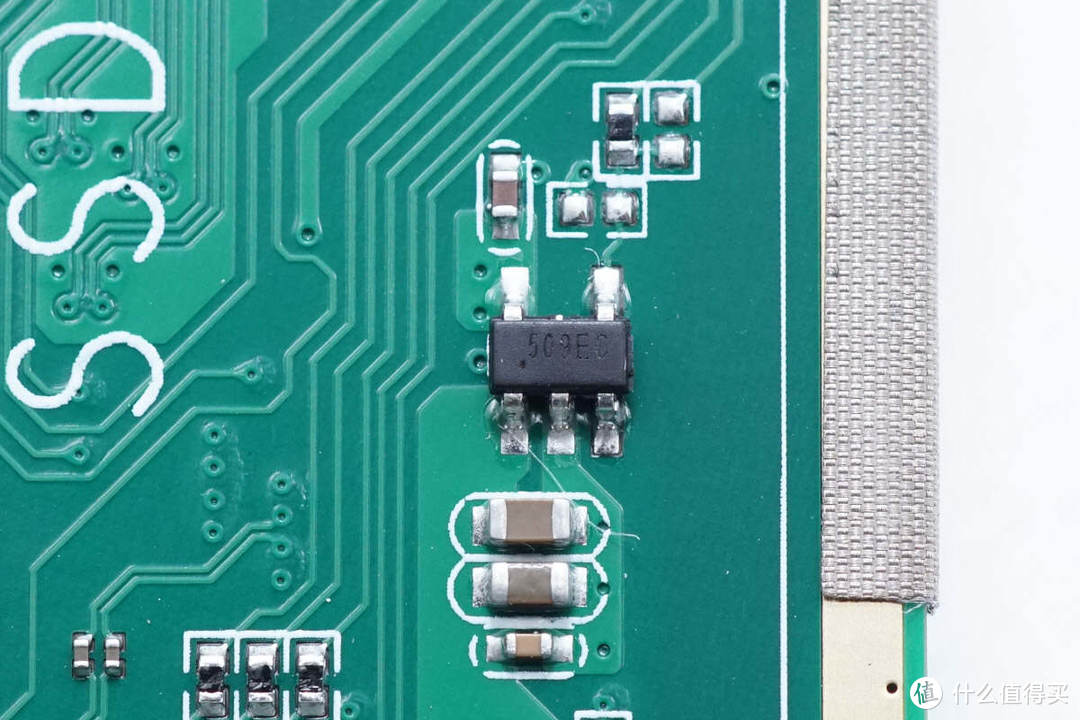

过流保护芯片来自致新科技，丝印509EC，采用SOT23封装。
另一颗过流保护芯片丝印相同。

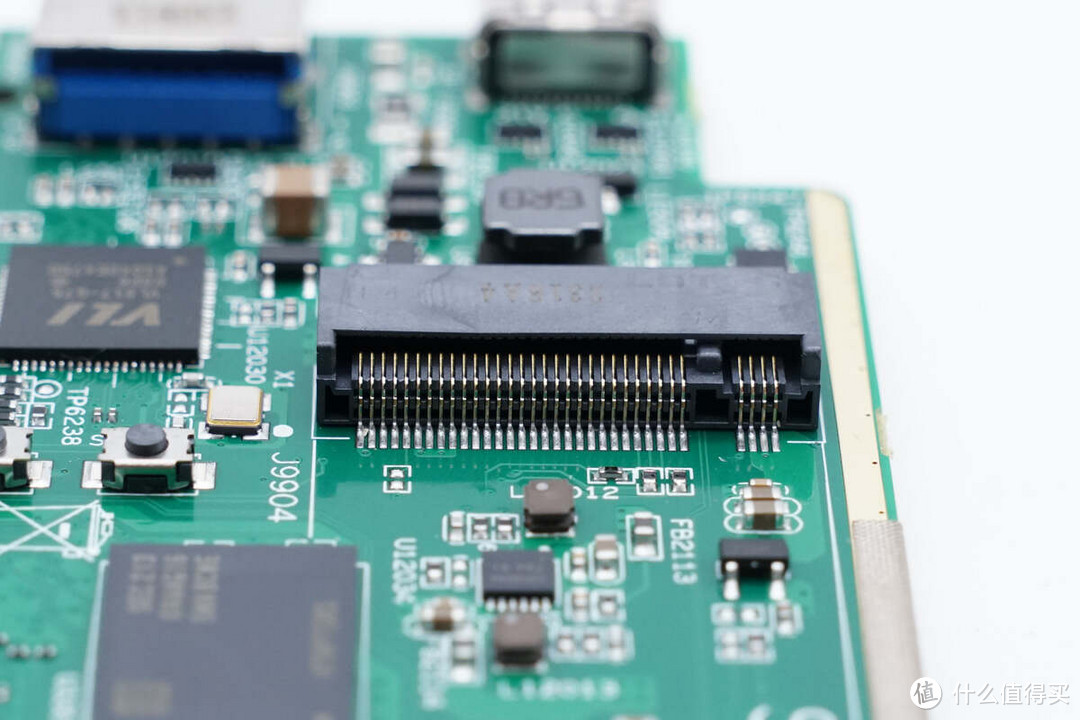

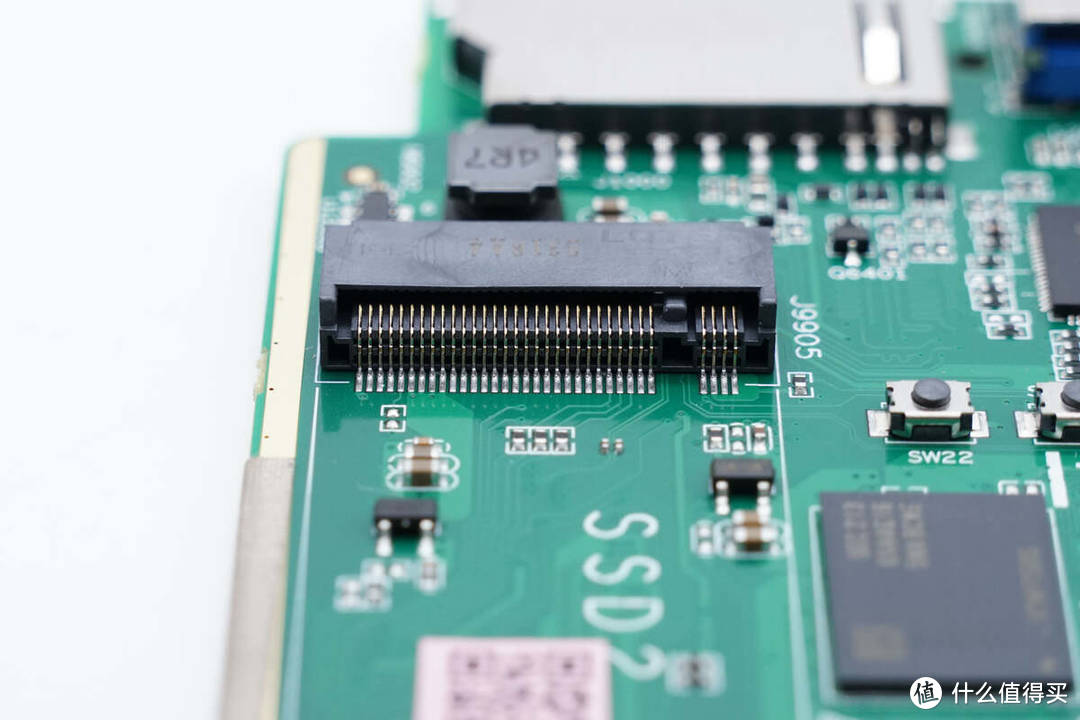

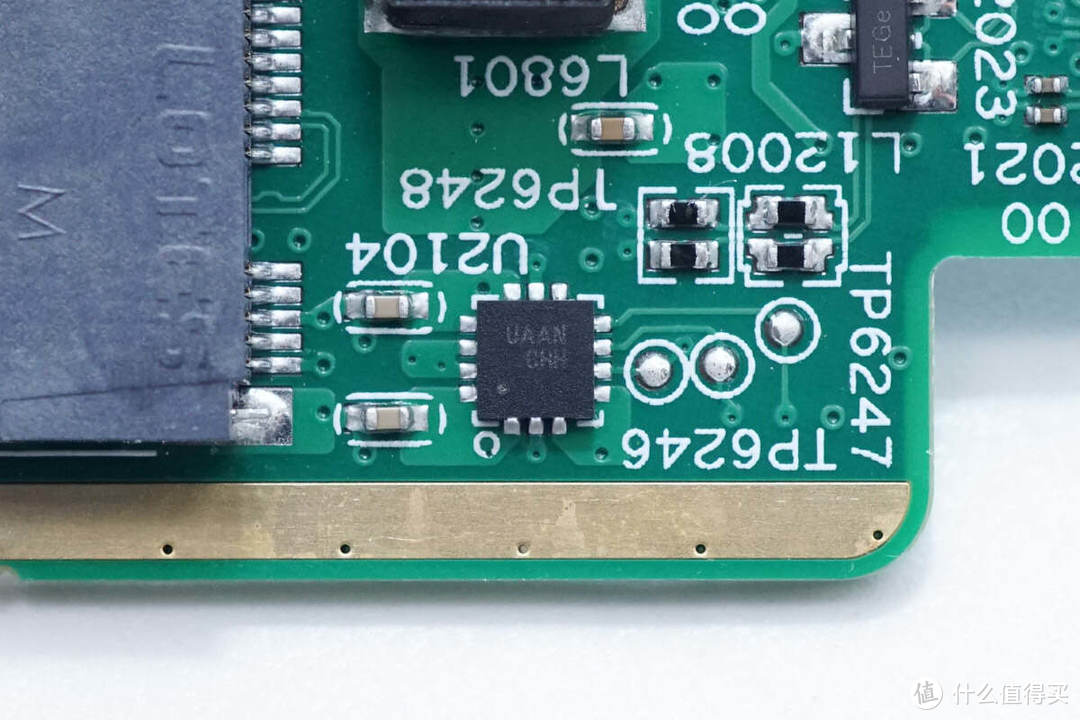

固态硬盘插槽特写。
另一个固态硬盘插槽特写，支持NVME固态硬盘。

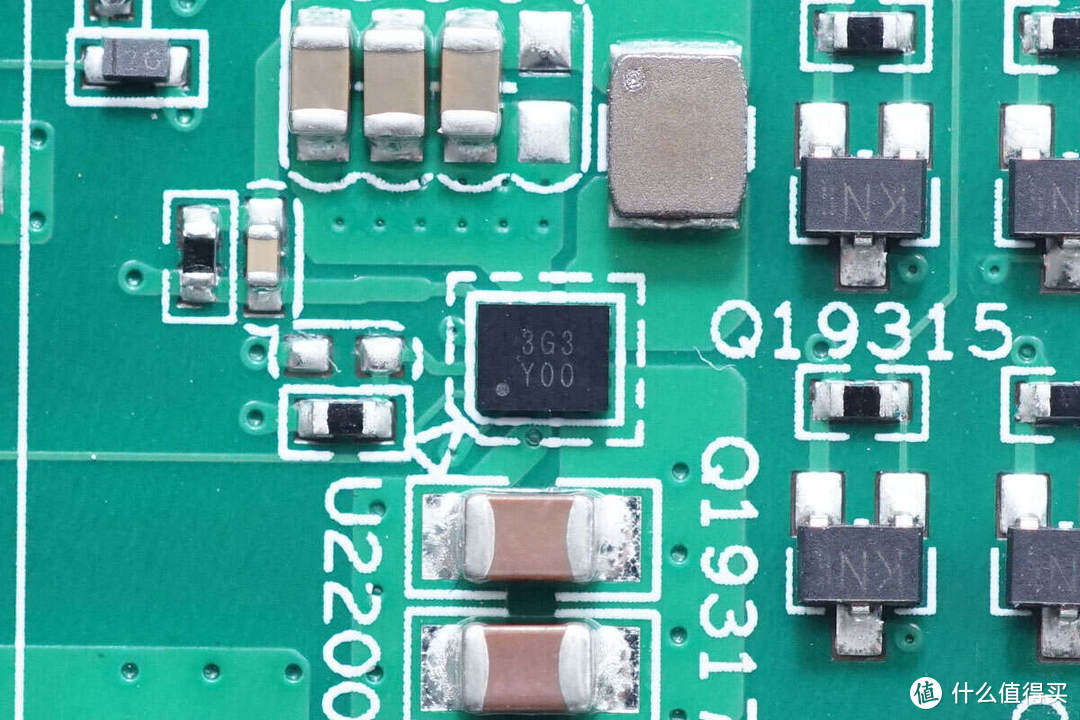

同步降压芯片来自汤诚，丝印Y00，型号TCS4525，是一颗5A输出电流的同步降压转换器，芯片支持5.5V输入电压，开关频率为3MHz，输出电压0.6-1.4V可调，具备I2C接口用于动态电压调节，采用WCSP20封装。

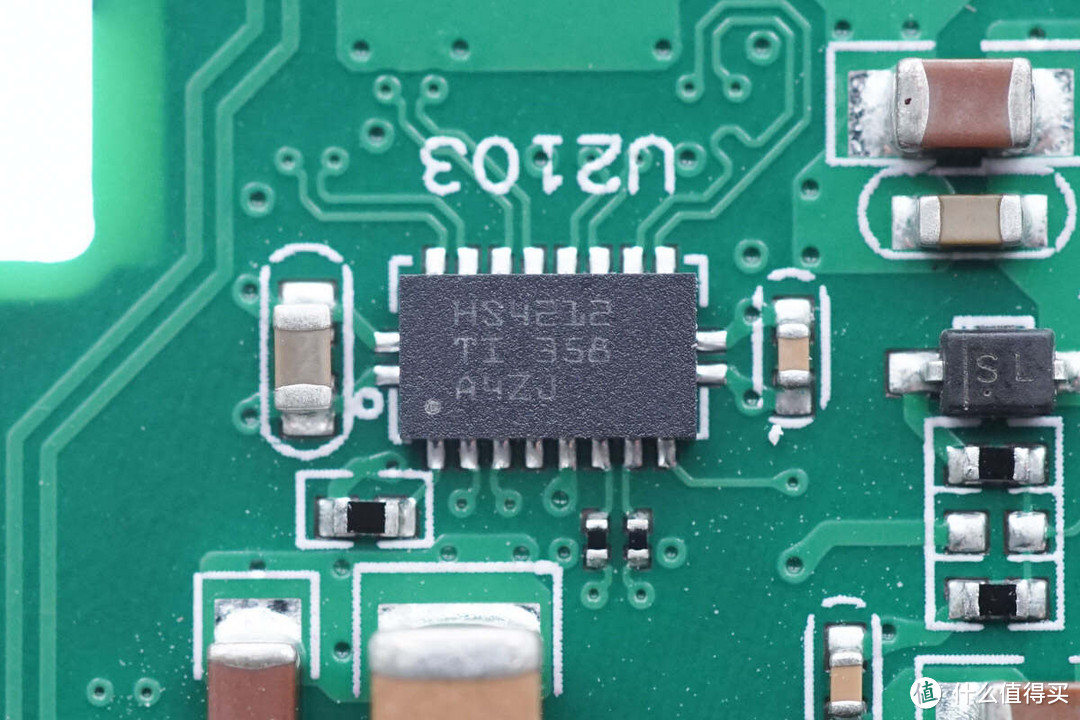

USB-C接口切换开关来自德州仪器，丝印HS4212，型号TMUXHS4212，是一颗2通道16Gbps差分多路复用器，采用VQFN20封装。

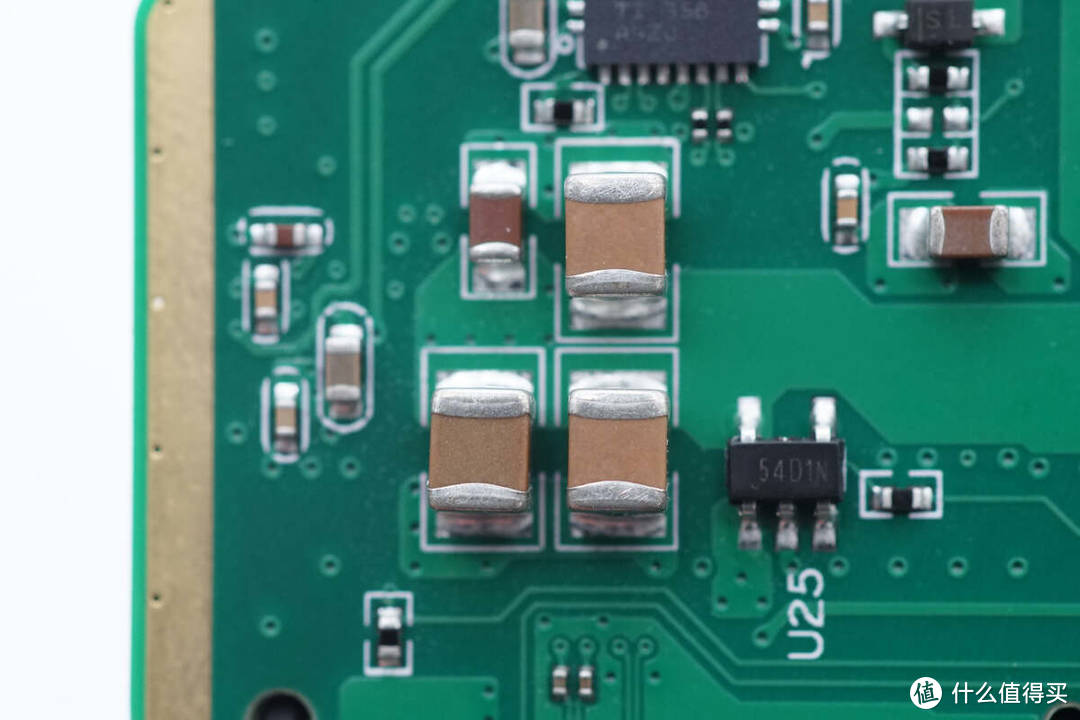

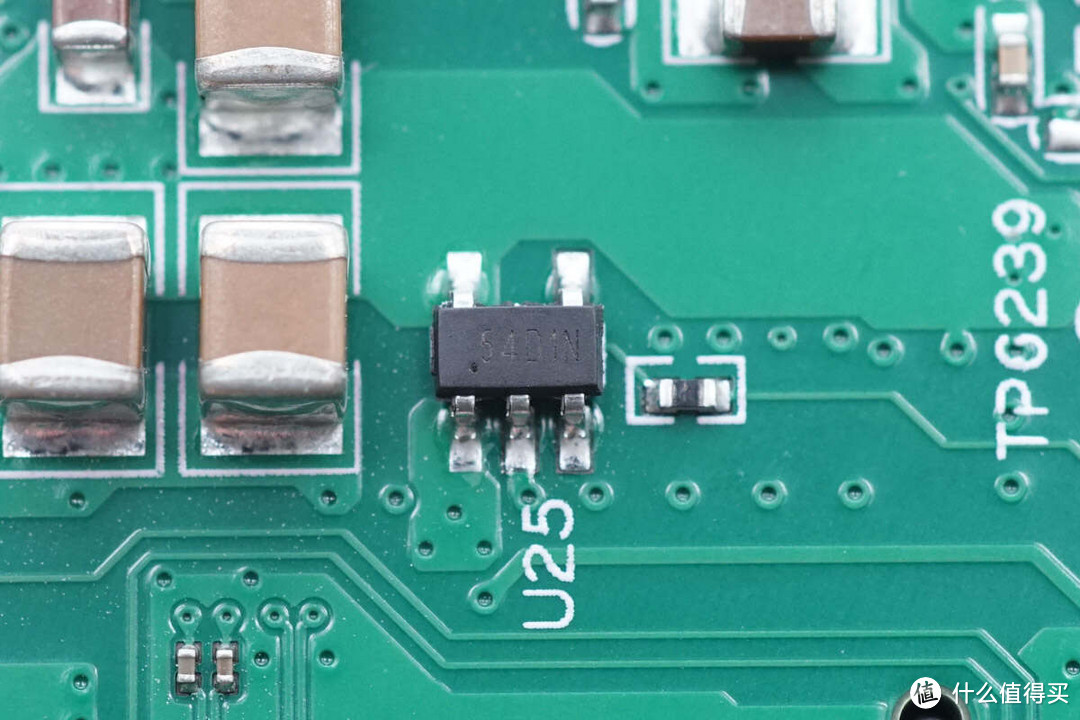

过流保护芯片丝印54D1N。

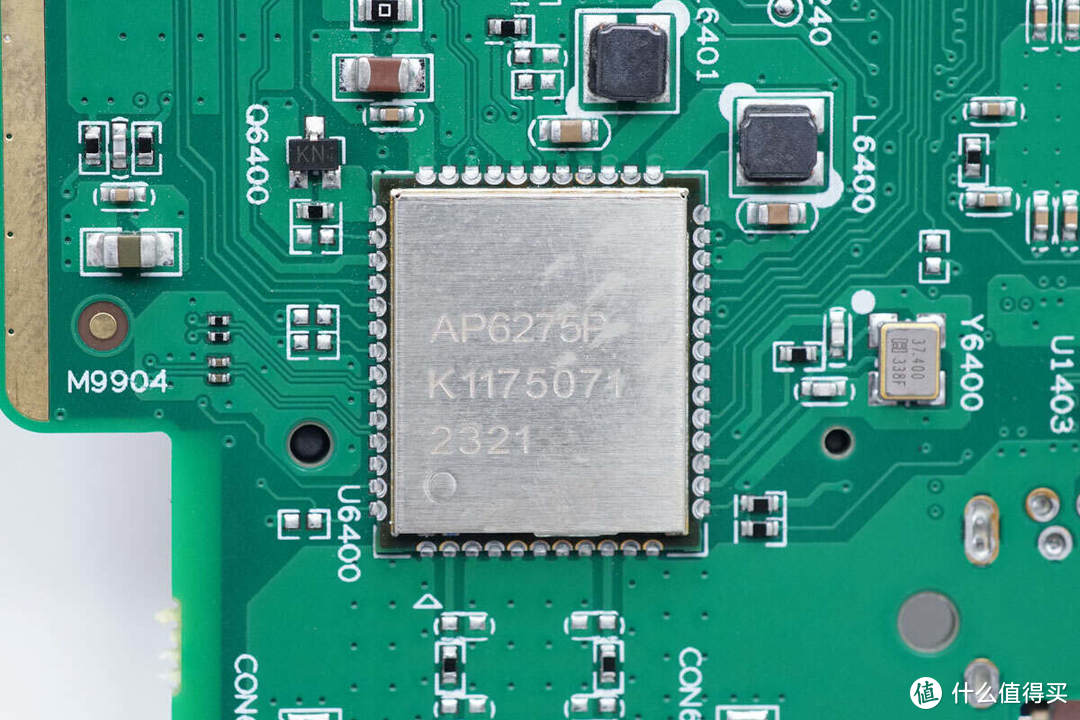

无线通信模块来自正基科技，型号AP6275P，采用PCIe接口，支持蓝牙5.0和802.11AX无线连接。

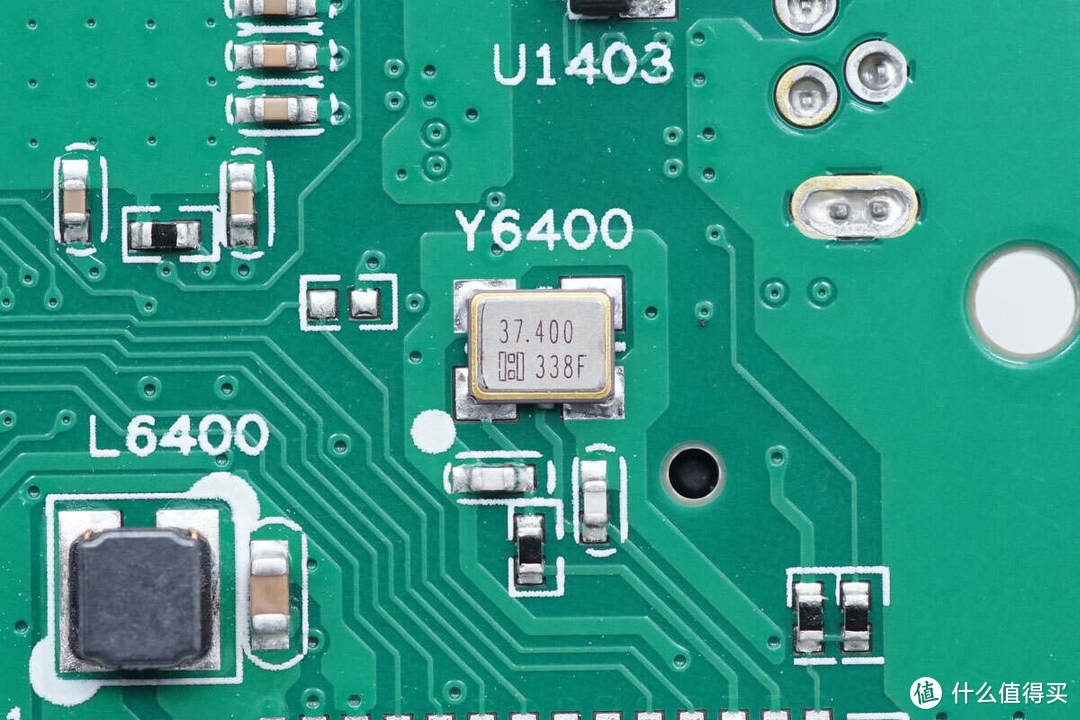

37.4MHz贴片时钟晶振特写。

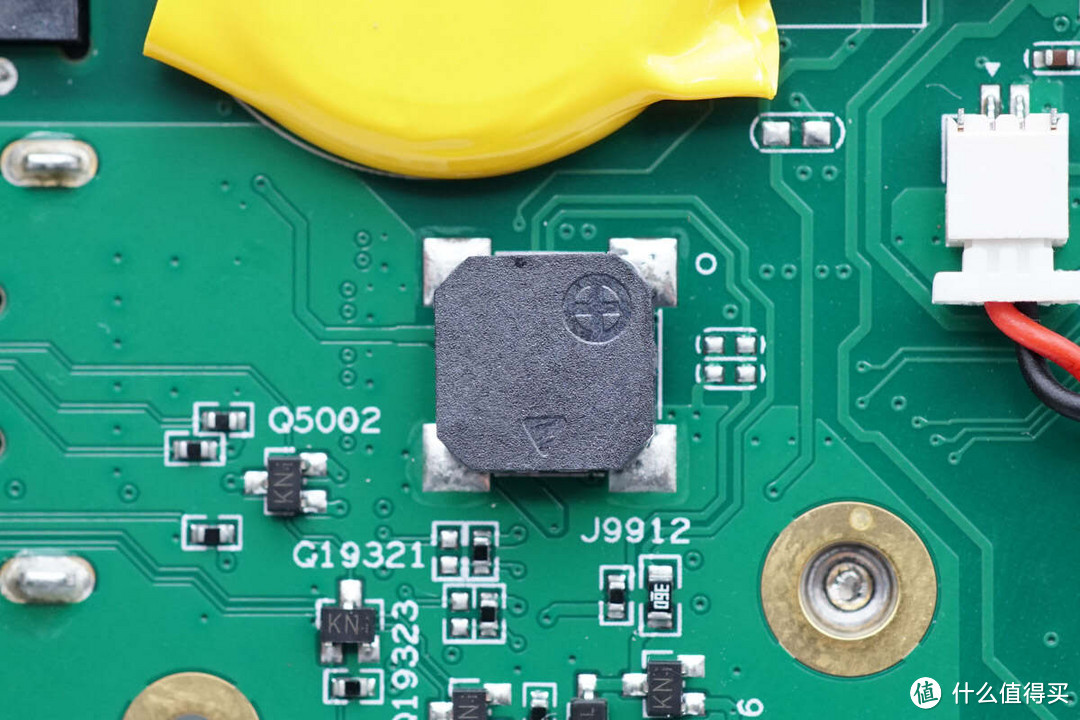

用于功能提示的贴片蜂鸣器特写。

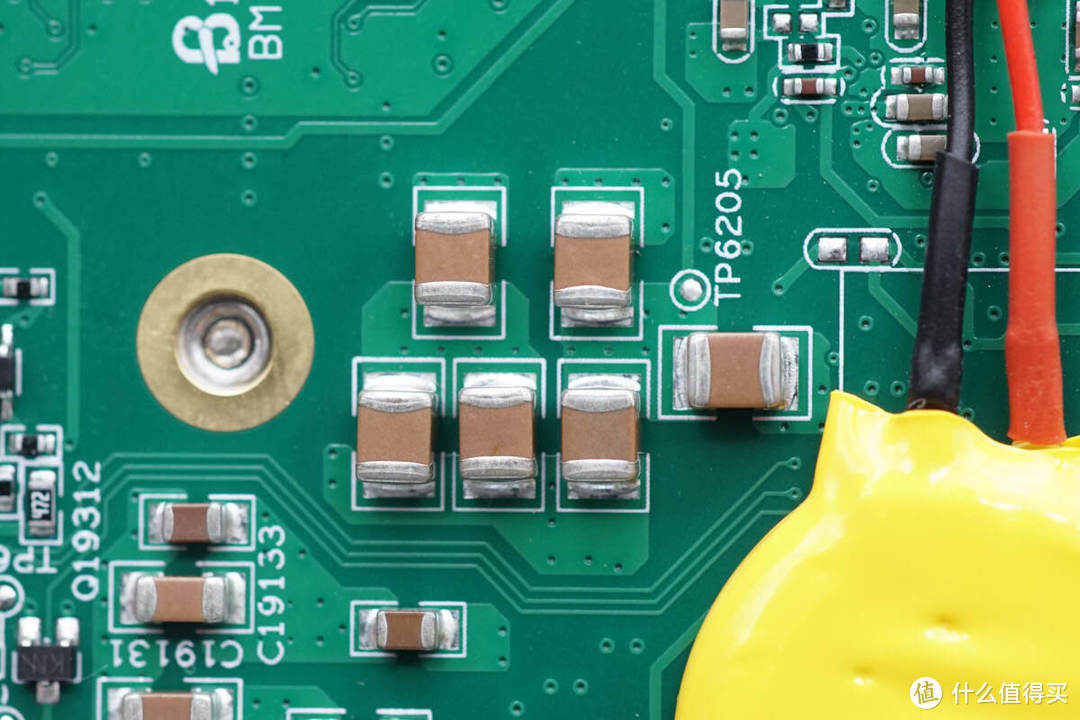

六颗1210大封装MLCC滤波电容特写。
三颗1210大封装MLCC滤波电容特写。

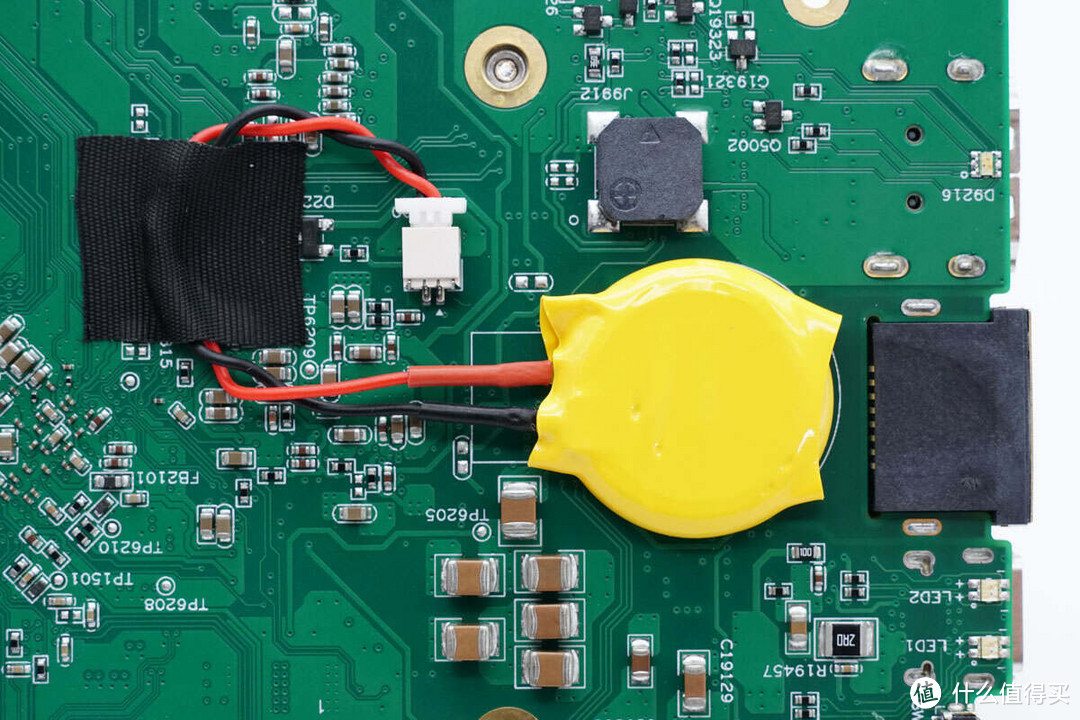

时钟电池采用导线和连接器连接，外套黄色绝缘外皮。

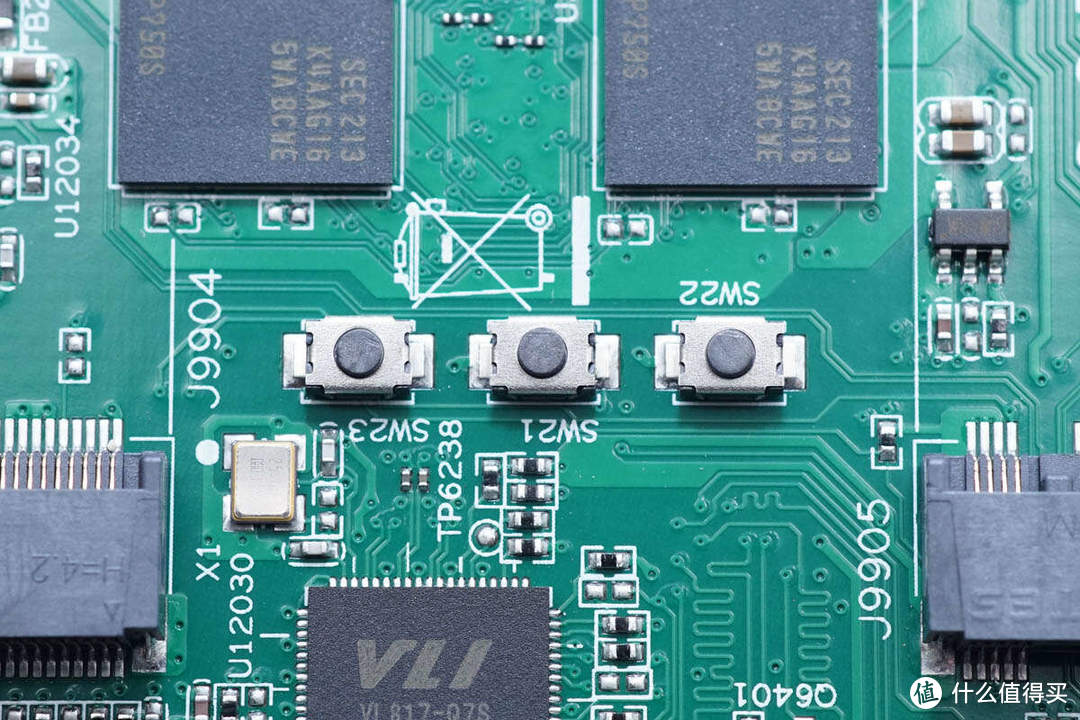

主板设有三颗贴片按钮，用于工厂调试用途。

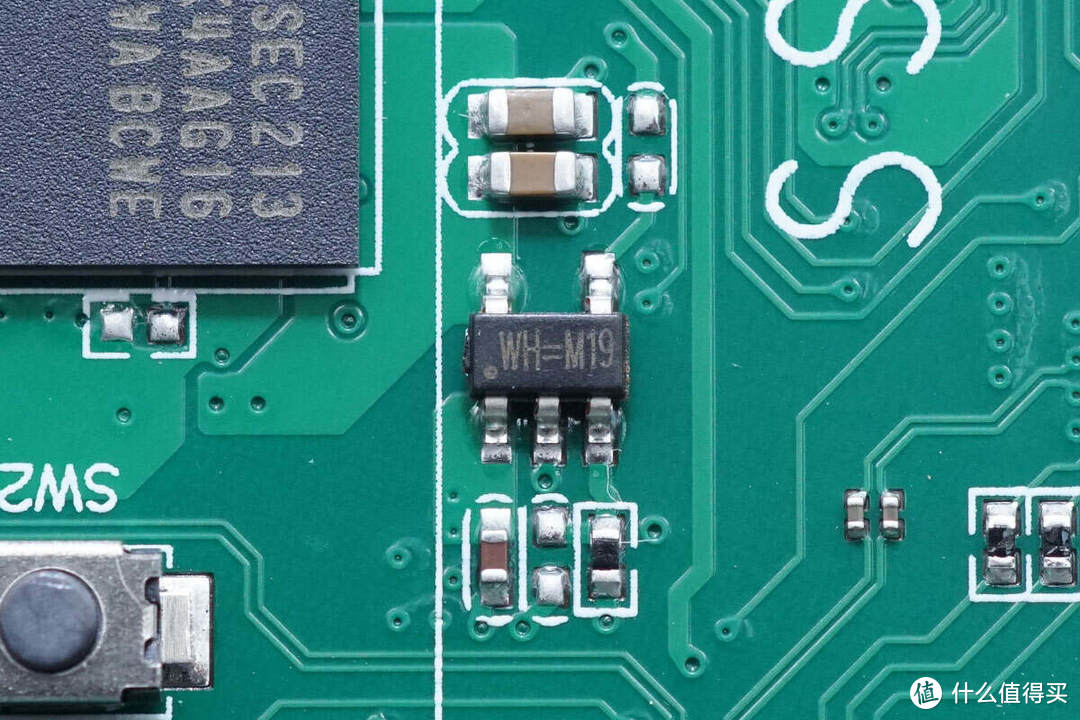

稳压芯片来自立锜，丝印WH=，型号RT9013-25GB，输出电压为2.5V，输出电流500mA，采用SOT23封装。

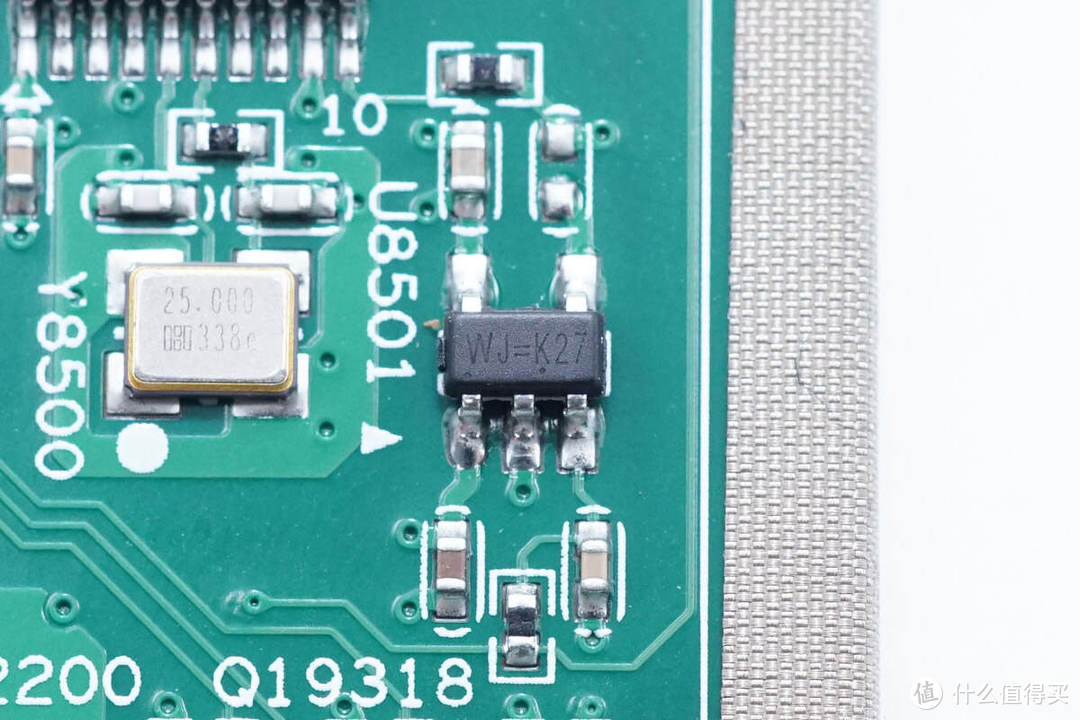

稳压芯片来自立锜，丝印WJ=，型号RT9013-33GB，输出电压为3.3V，输出电流500mA，采用SOT23封装。

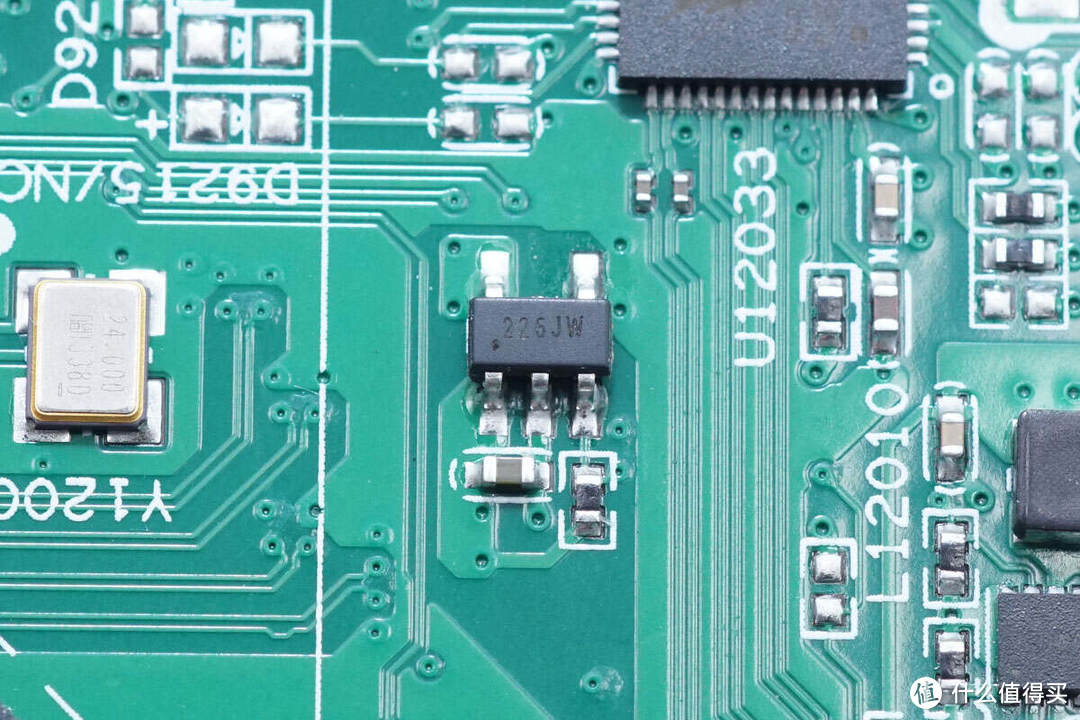

丝印225JW的芯片特写。

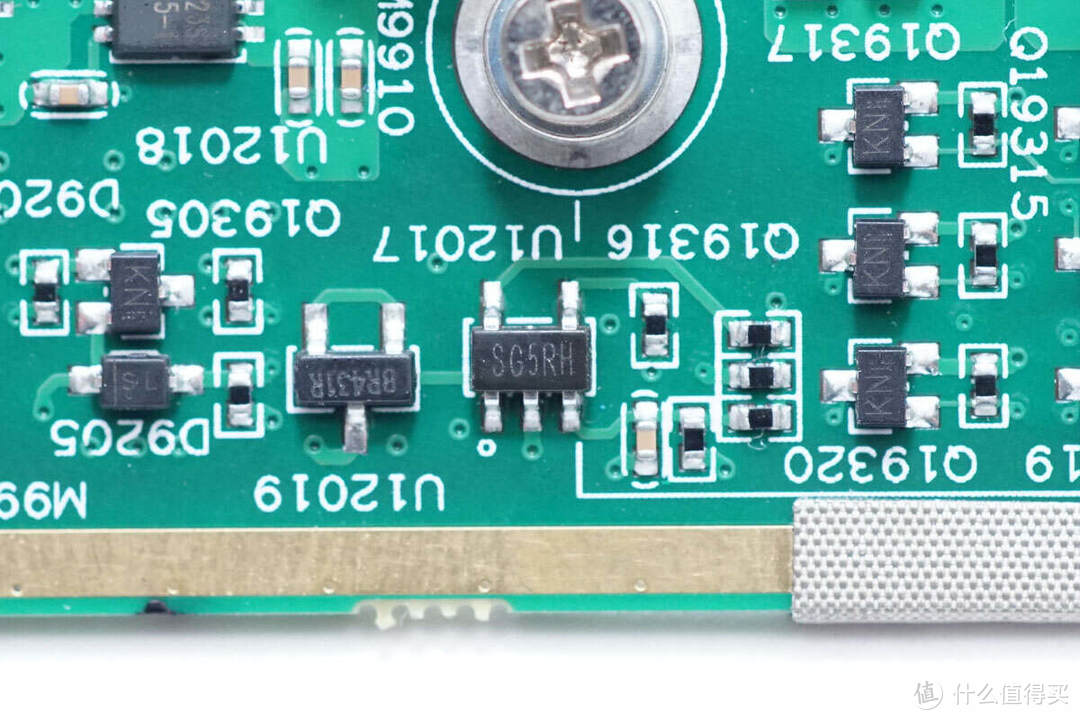

丝印SG5RH的芯片特写。

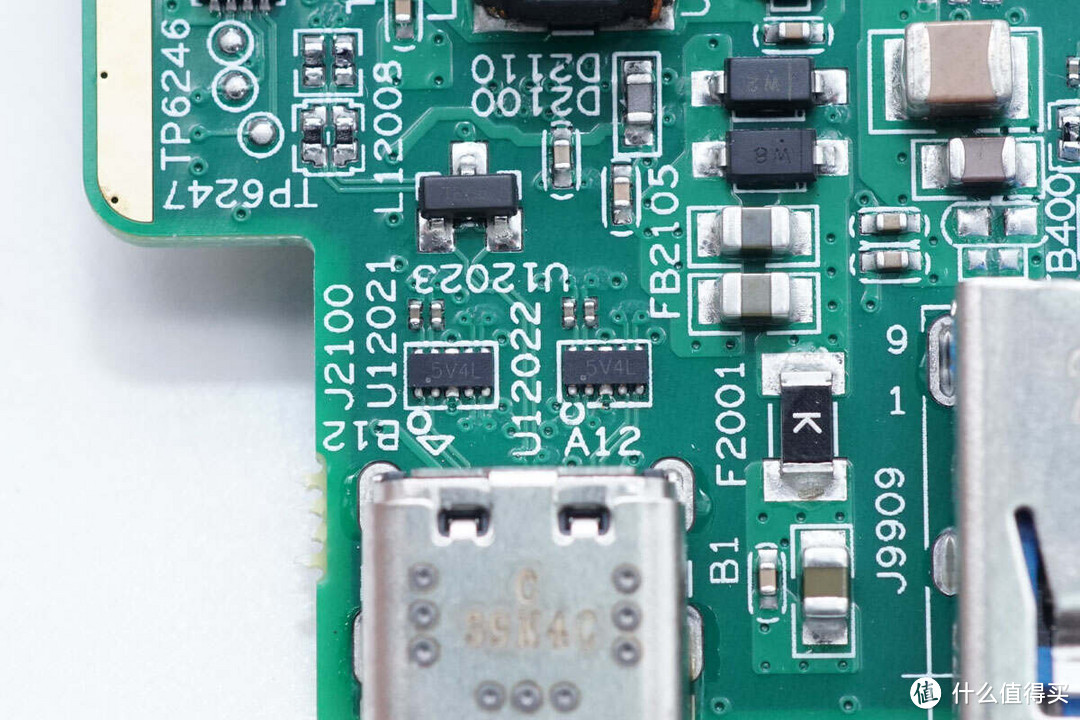

USB-C接口设有TVS阵列用于静电防护。

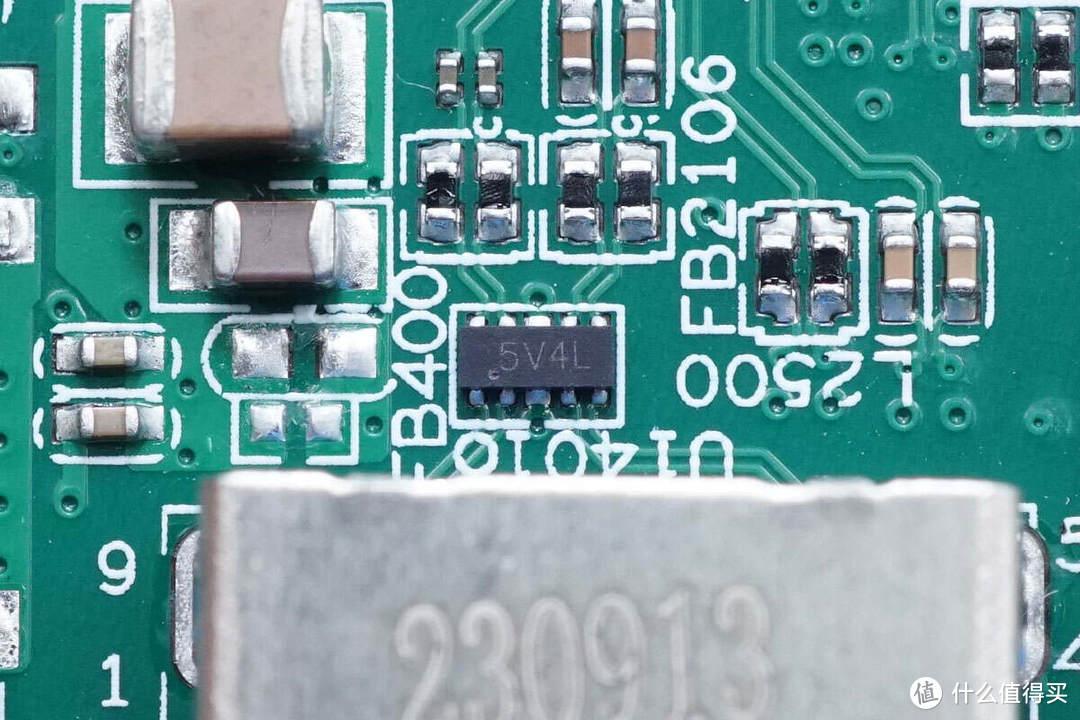

USB-A接口设有TVS阵列用于静电防护。

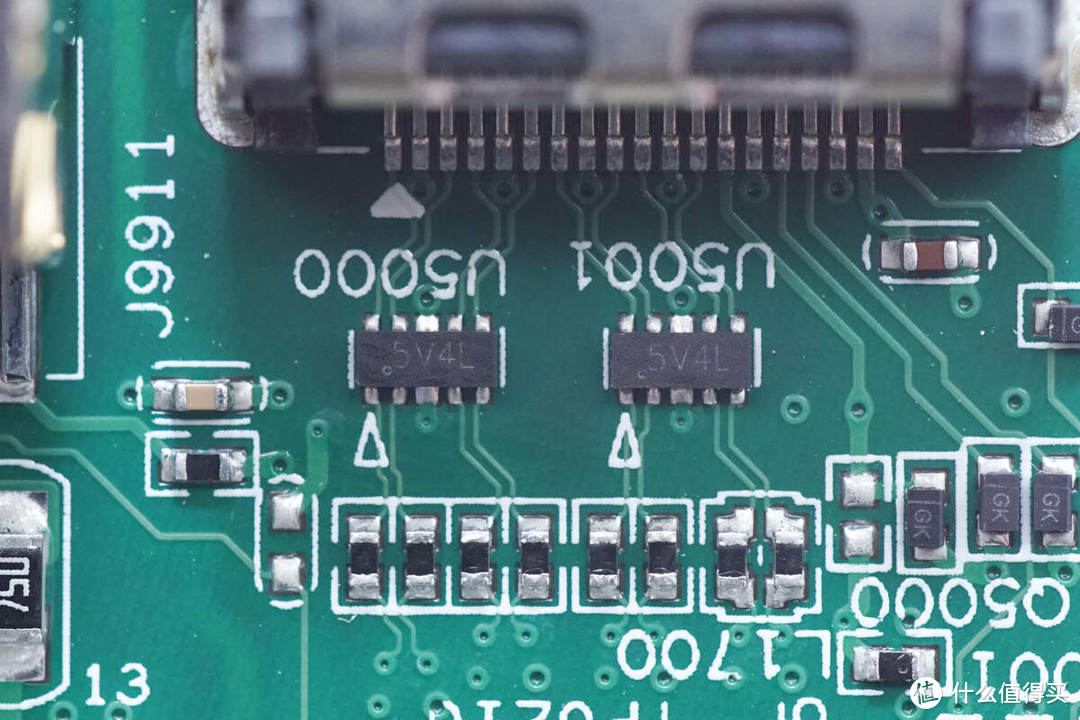

HDMI接口设有TVS阵列用于静电防护。

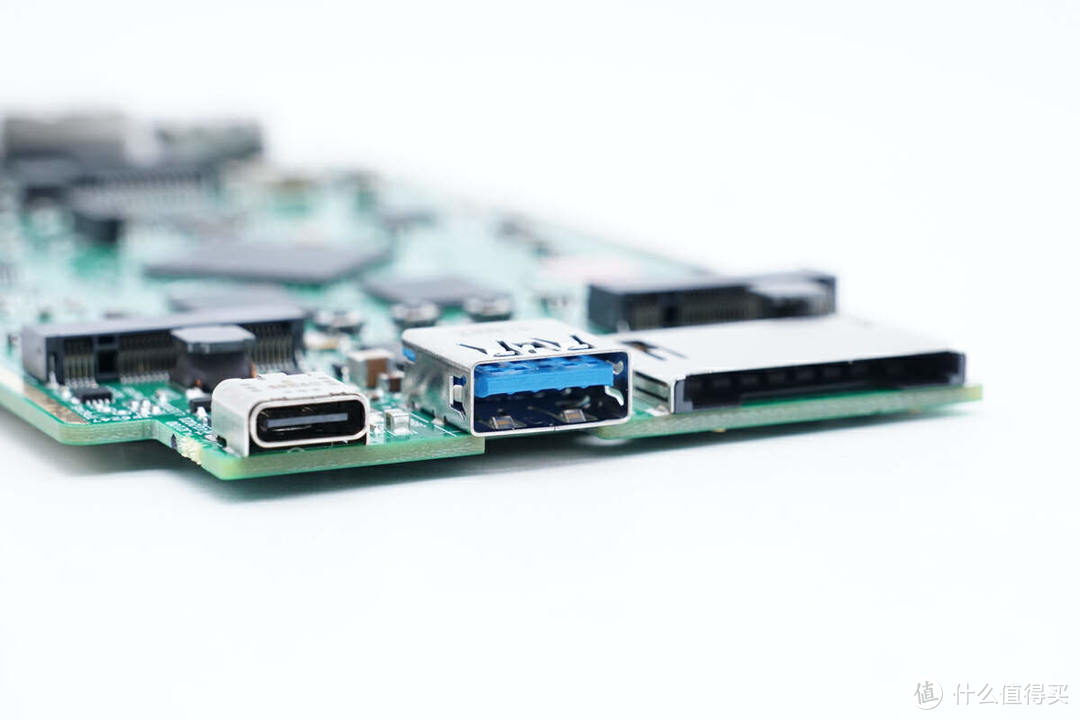

机身侧面接口一览，设有USB-C接口，USB-A接口和SD卡槽。

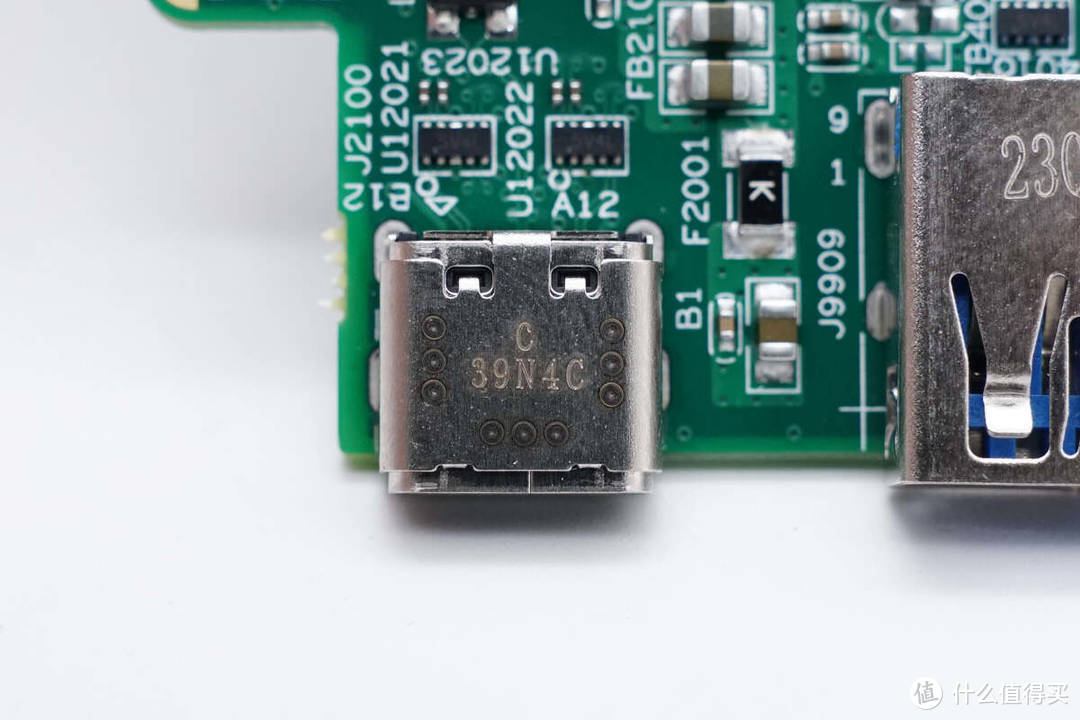

USB-C母座点焊固定金属外壳，采用过孔焊接固定。

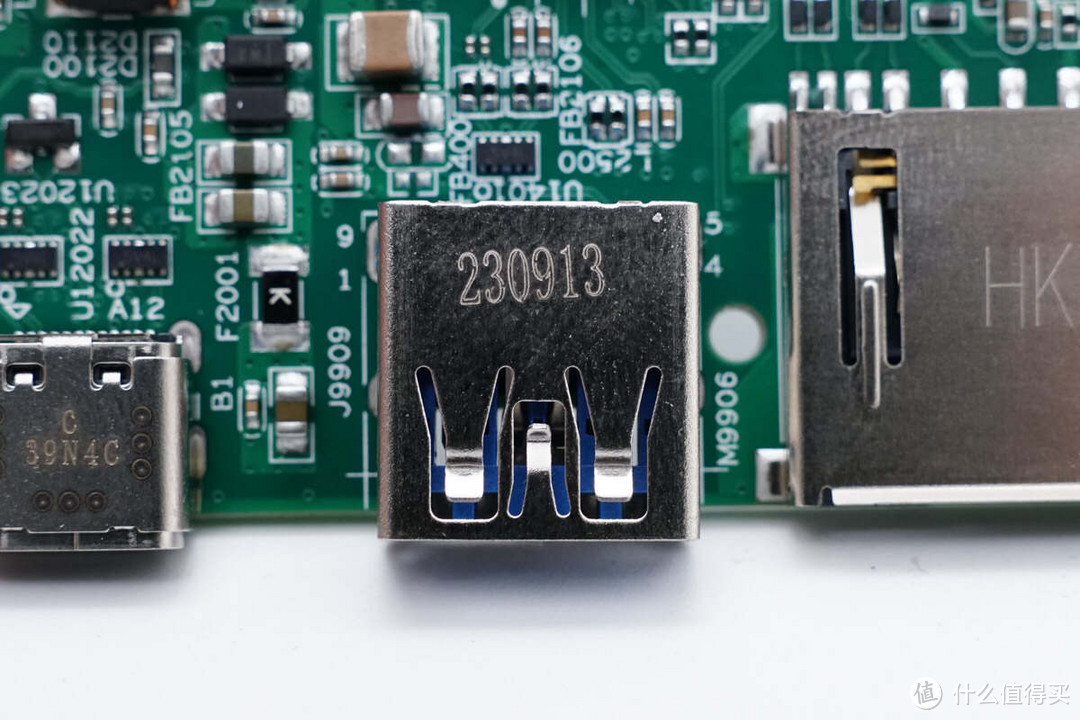

USB-A母座同样采用过孔焊接固定。

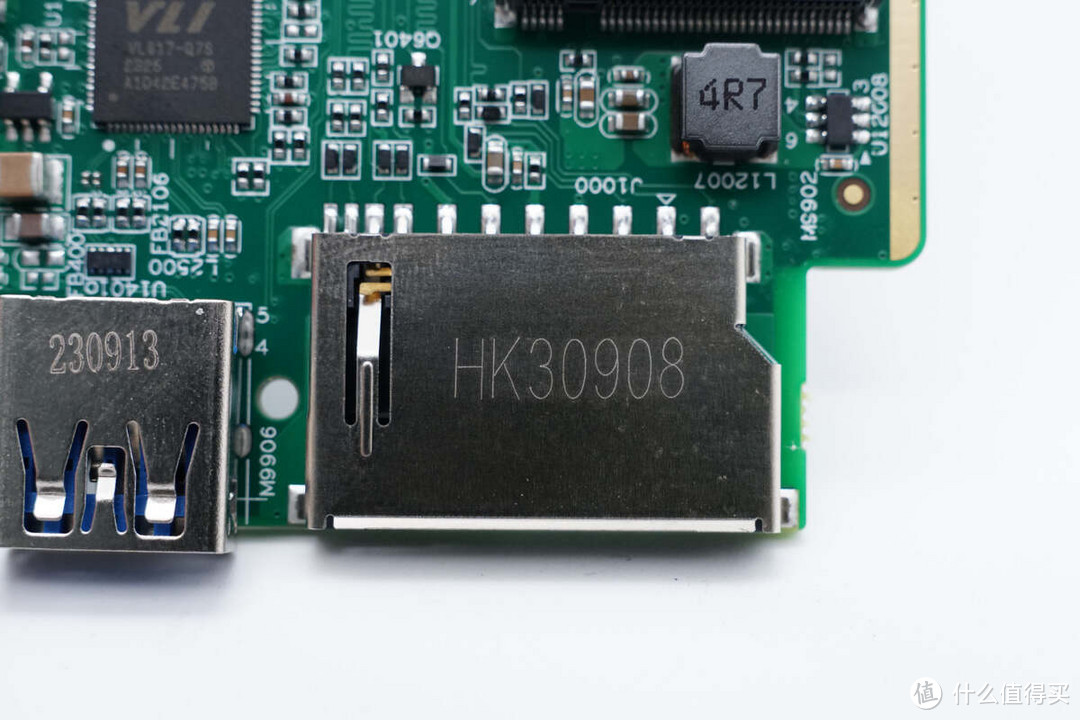

SD卡槽采用贴片焊接。

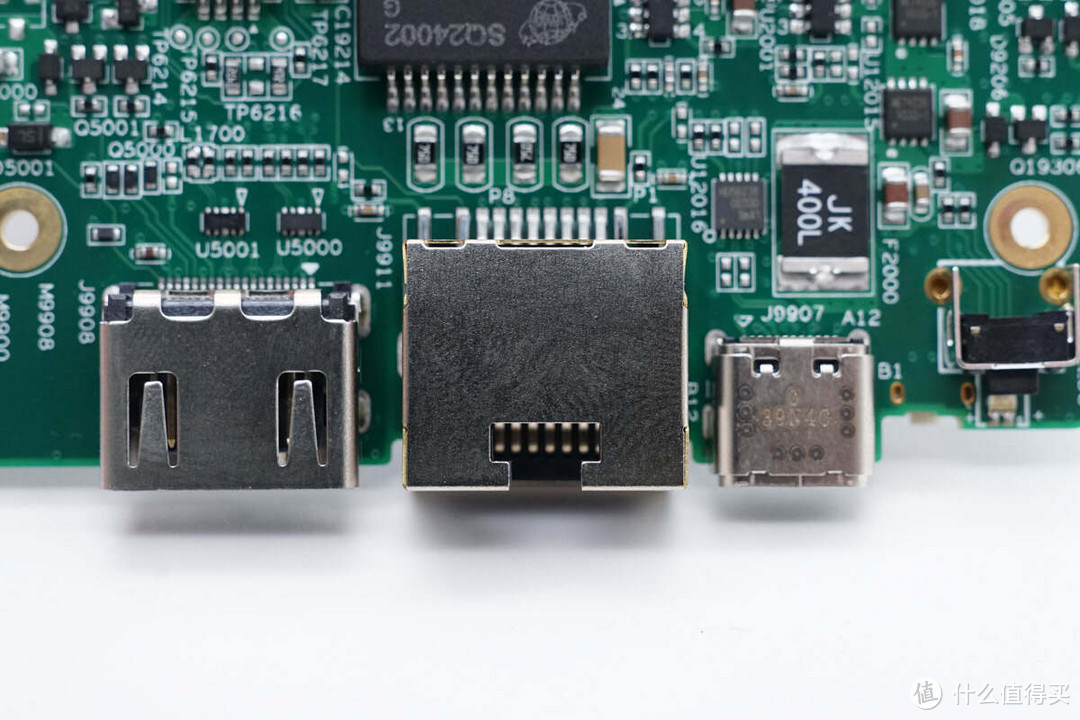

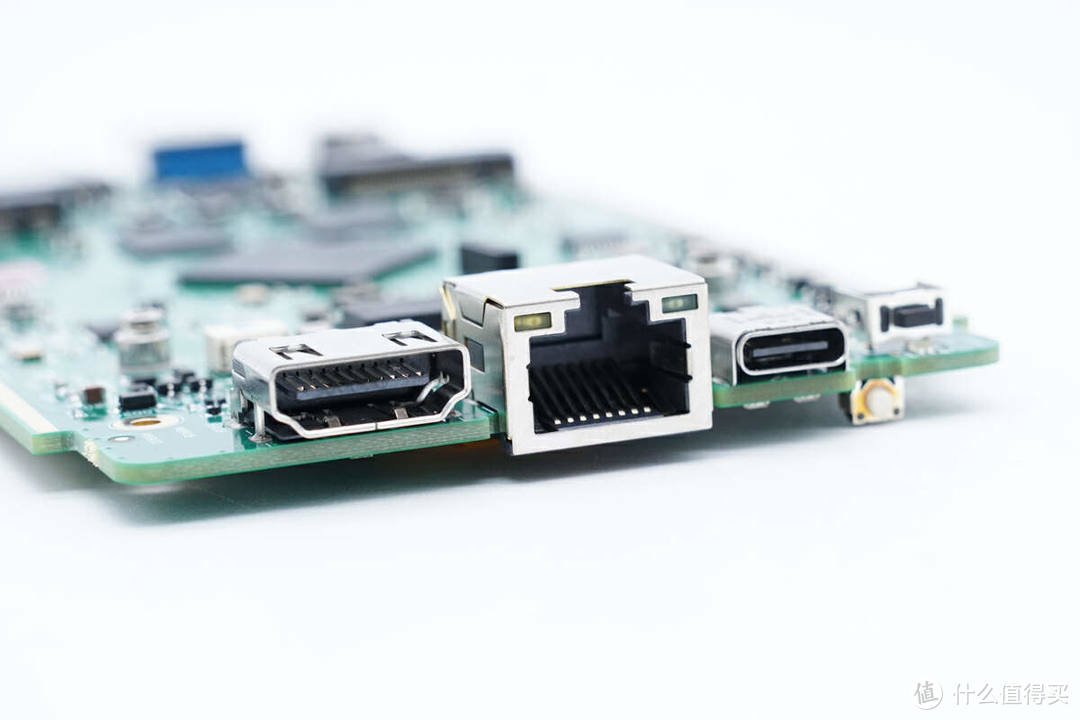

另一侧设有HDMI接口，网线接口，USB-C供电接口，电源开关按键和复位按键。

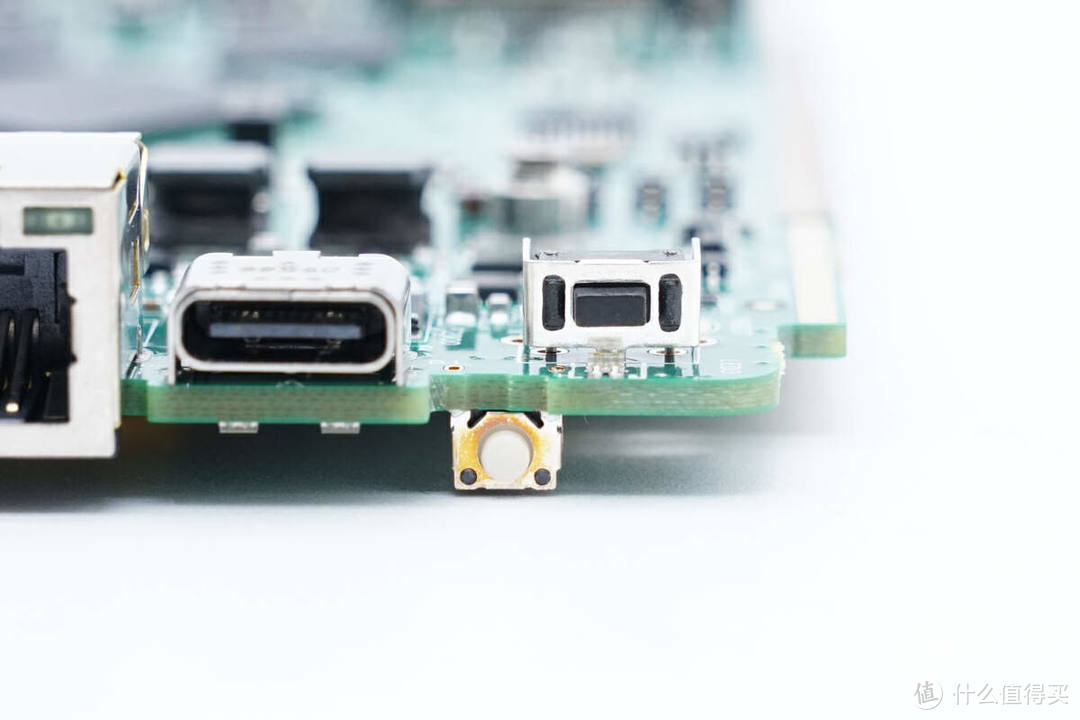

电源开关按键和复位按键采用贴片焊接。

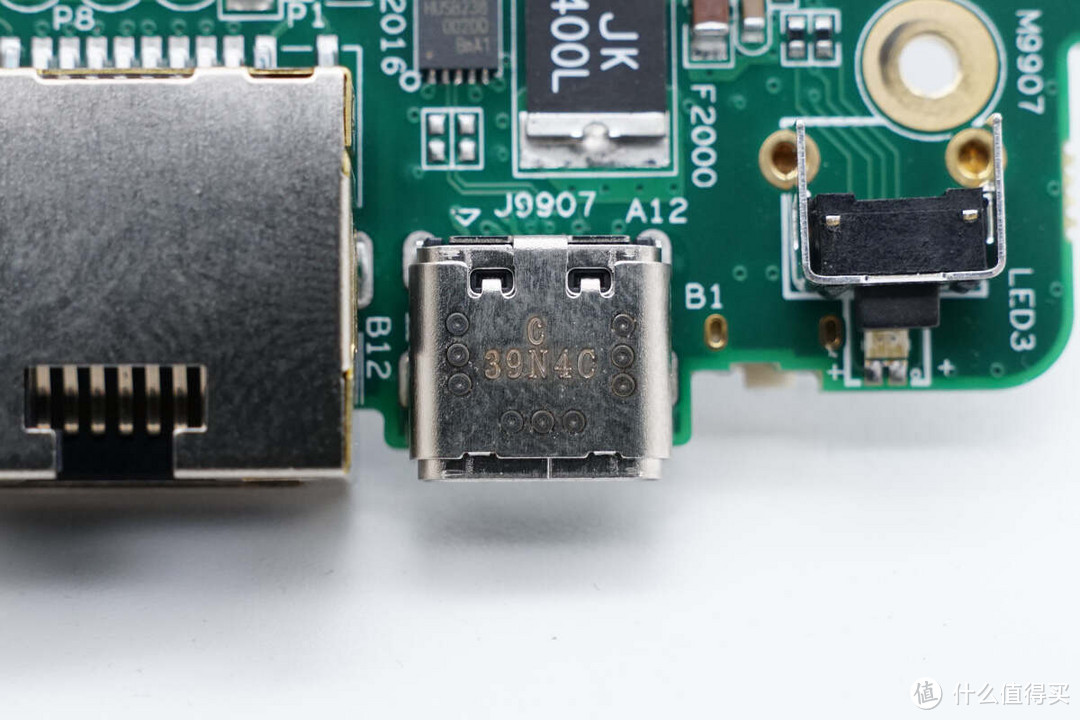

用于供电输入的USB-C母座特写。
网线接口采用金属外壳，HDMI接口采用过孔焊接固定。

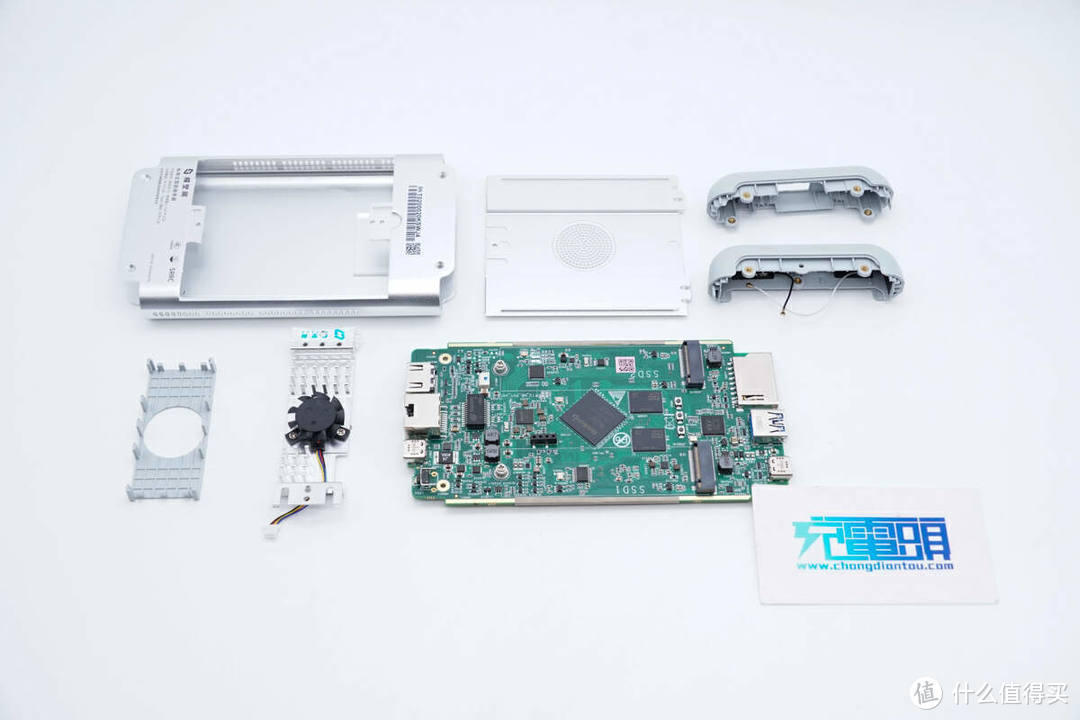

全部拆解一览，来张全家福。
充电头网拆解总结

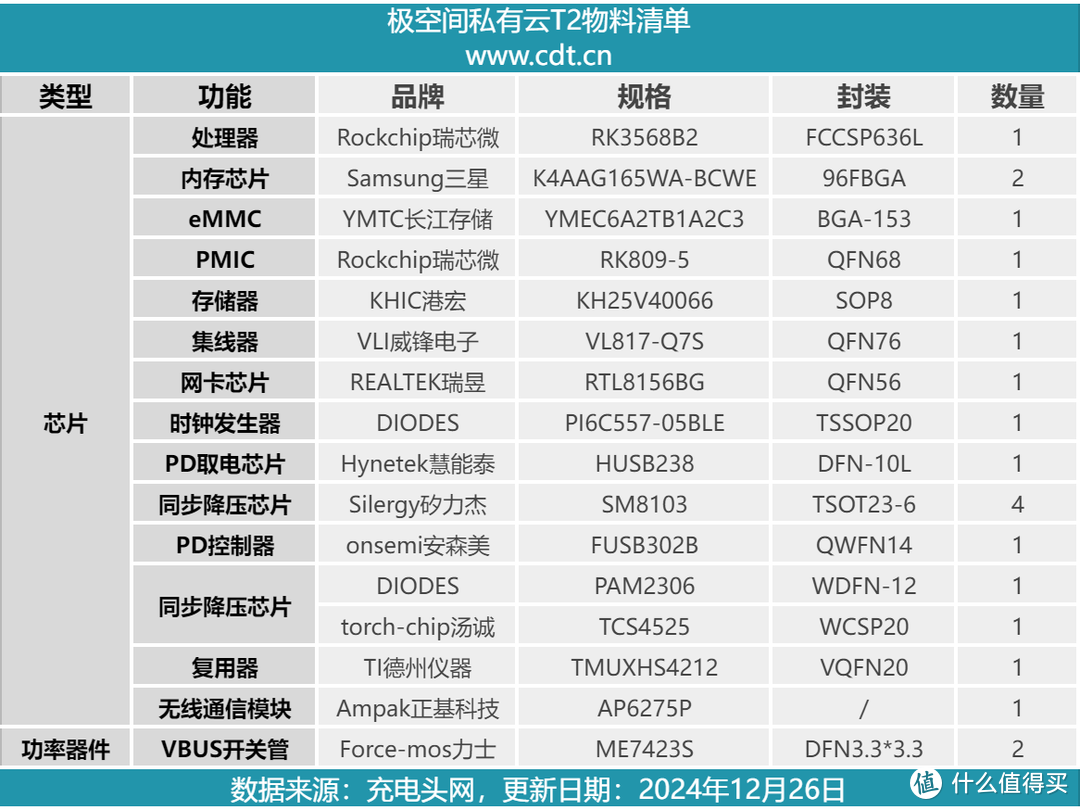

最后附上极空间私有云T2的核心器件清单，方便大家查阅。
极空间私有云T2内置M.2固态硬盘用于数据存储，并使用USB-C接口供电，能够方便的使用自带的电源适配器和移动电源供电，相比传统使用机械硬盘的NAS设备，全闪NAS不受供电拘束，可以随身携带并随时使用。机身两侧设有USB-A、USB-C、SD卡槽、HDMI接口和2.5G有线网络接口，满足户外和家中使用。
充电头网通过拆解了解到，极空间私有云T2采用铝合金外壳，内部设有PCBA模块、散热风扇和M.2硬盘接口。处理器采用瑞芯微RK3568B2，配有铝合金散热片和风扇散热，搭配使用两颗三星DDR4内存，组成4GB内存容量，并使用长江存储32G eMMC进行系统存储。
USB接口通过威锋电子VL817进行扩展，使用瑞昱半导体RTL8156BG桥接芯片用于有线网络连接，正基科技AP6275P用于无线访问，侧面的塑料壳体中设有FPC天线，通过馈线进行连接。壳体一侧设有指示灯，用于系统状态、硬盘状态和连接状态显示。外壳两侧和背面设有开孔，帮助空气流通加强散热，降低长时间运行的温升。
,
