给 NAS 内网服务自动配置免费 HTTPS

前言

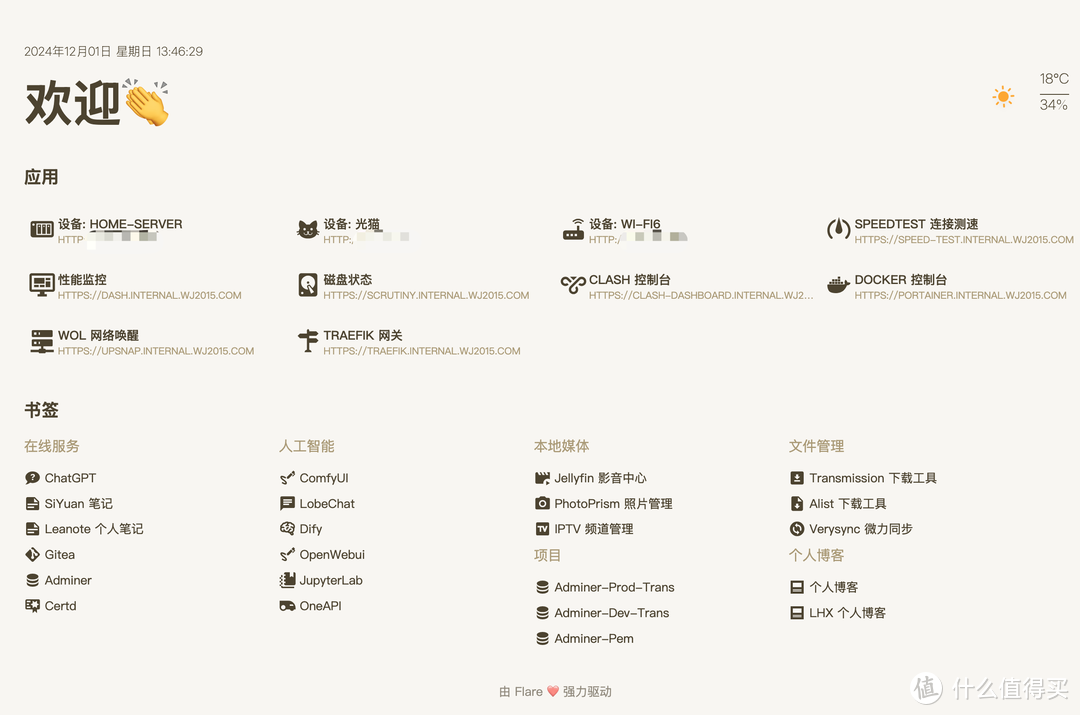

对于一个喜欢折腾的人来说，NAS 上总会有各种各样的服务，有用 docker 跑的服务，有用系统服务运行的服务，他们大都挂在一个端口上，例如 http://192.168.133.5:8190​，时间久了自己都不记哪个端口对应哪个服务，所以一般还会做一个导航页作为统一入口，维护所有服务。

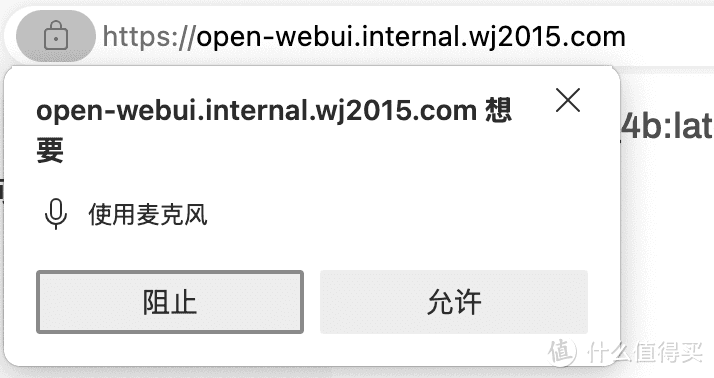

但要能用项目名称 + 域名的方式访问网站，那看起来就优雅的多了（比如 https://open-webui.internal.wj2015.com​），以及有些服务需要用到浏览器的最新能力，比如录音、视频等，而这些能力需要在安全的 HTTPS 下才可以被正常使用（MDN-getUserMedia()），所以本文会介绍博主的诸多本地服务如何批量且自动的加上 HTTPS 和子域名。


​

顺口吐槽一句，现在云厂商可以申请的免费证书都不超过3个月，单独购买证书又贵的一匹，同样可以用下面提到的证书申请方案解决。

准备工作

需要的资源如下：

• 首先需要有一个域名，域名可以在腾讯云、阿里云、百度云等有域名购买入口的云服务提供商那边买，域名会解析到内网服务，所以 域名无需备案。
• 需要一台 NAS 或 Linux 服务器，arm 或 x86 架构都可以，重点是需要支持 docker，博主的 NAS 是捡垃圾拼出来的组装机，装了 ubuntu 22.04 系统配合 docker 提供服务，从原理上看群辉、飞牛这些支持运行 docker 容器的 NAS 专用系统也可以。

注意：做 HTTPS 这里域名一定要购买，不能只在内网 DNS 服务器做域名解析，因为申请证书时需要做 DNS 验证

整体思路

大概分为如下几个步骤：

• 将内网 IP 固定下来，可通过路由器自带的 MAC 绑定功能实现，比如固定为 192.168.133.5
• 把域名的一个子域使用 DNS 泛解析的方式解析到内网 IP 上，比如把 *.internal.wj2015.com​ 解析到 192.168.133.5
• 运行 certd 服务和 traefik 服务并做配置
• 给需要的服务动态添加 traefik 代理配置

具体操作

固定内网 IP

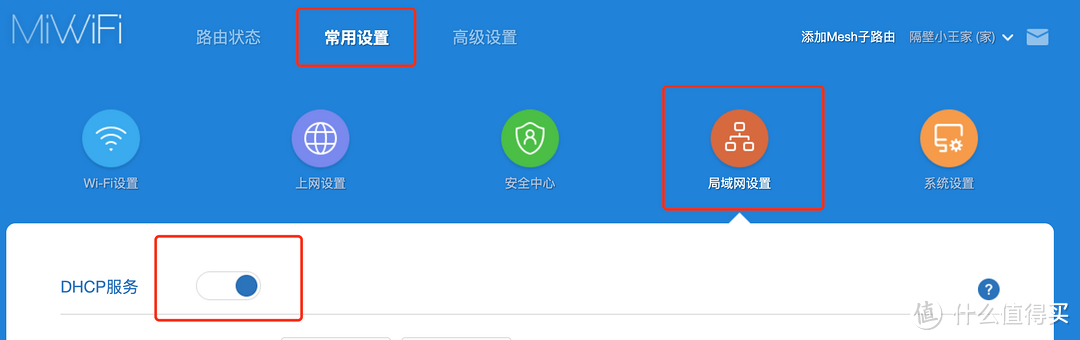

博主家的路由器是小米 AX3000T，而博主的 NAS 机器是挂在小米路由器下的，所以家里网络的 DHCP 在小米路由器中配置。

如果你的 DHCP 服务跑在做软路由上，需要在软路由的 DHCP 中找到 DHCP 静态 IP 分配的配置。


​

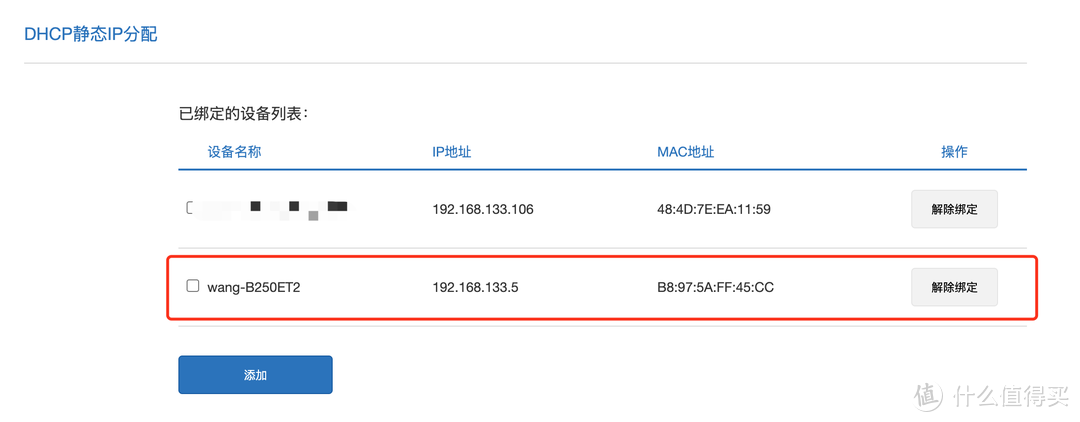

添加一个这样的绑定即可。

​


​

注：如果绑定的 IP 和 NAS 现有 IP 不一样，可以重启 NAS 或重新获取 IP。

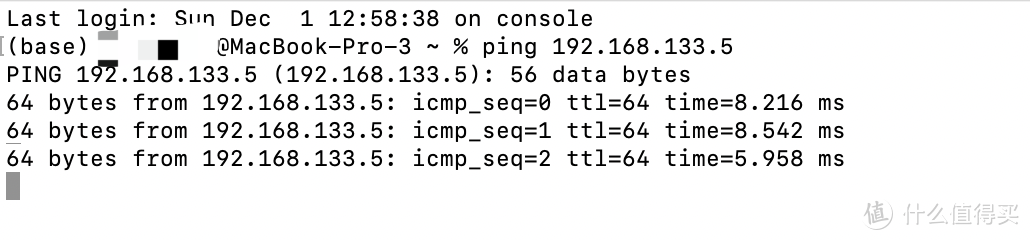

配置完能 ping 通即可​


添加泛解析

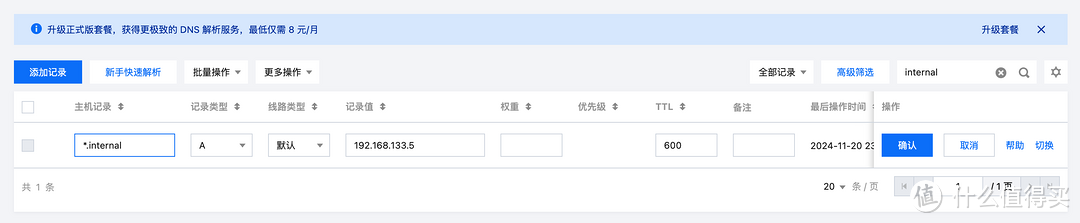

博主域名是在腾讯云买的，所以进入 域名注册-控制台，添加一条这样的泛解析

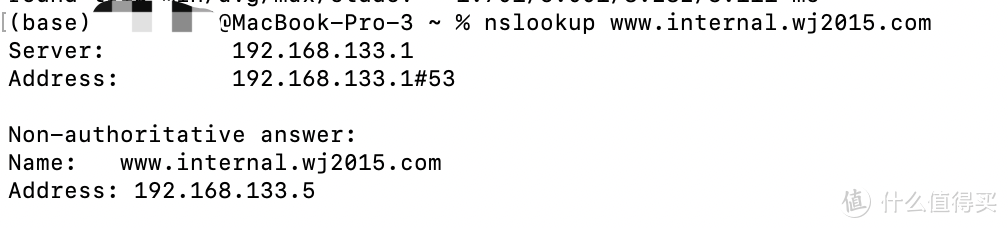

本地可用 nslookup​ 或者 ping​ 命令确保解析正确，一般配完就生效，不会超过配置的 600s TTL。​


运行容器

这里用 docker-compose 进行部署（linux 环境下可参考 docs.docker.com/compose/install/linux/ 进行 docker-compose 的安装），docker-compose 配置中的所有属性都可以对应到群辉或飞牛系统的 docker 控制台。

注：这个 docker-compose 包含三个应用

• 一个是 alist，一个网盘挂载服务，这里用来测试，随后可以通过 alist.internal.wj2015.com
• 一个是 traefik，反向代理服务，后续会细讲
• 一个是 certd，HTTPS 证书申请服务，后续会细讲

version: "3.8" services: alist: image: xhofe/alist-aria2:v3.39.1 container_name: alist volumes: - './alist:/opt/alist/data' - '/mnt/data/:/mnt/data/' ports: - '5244:5244' - '6800:6800' environment: - PUID=0 - PGID=0 - UMASK=022 restart: unless-stopped traefik: image: traefik:v3.2 restart: always command: - "--configFile=/etc/traefik/config.yml" ports: # The HTTP port - "80:80" - "443:443" # The Web UI (enabled by --api.insecure=true) #- "8081:8080" volumes: - ./traefik/:/etc/traefik/ - ./share/:/etc/share/ - ./traefik-logs/:/var/logs/traefik/ - /var/run/docker.sock:/var/run/docker.sock certd: image: registry.cn-shenzhen.aliyuncs.com/handsfree/certd:1.21.2 container_name: certd # 容器名 restart: unless-stopped # 自动重启 ports: # 端口映射 # ↓↓↓↓ ---------------------------------------------------------- 如果端口有冲突，可以修改第一个7001为其他不冲突的端口号 - "7001:7001" volumes: # ↓↓↓↓↓ ------------------------------------------------------- 2、 数据库以及证书存储路径,默认存在宿主机的/data/certd/目录下【可选】 - ./certd:/app/data - ./share/certs:/var/certs # 本地证书存放位置 environment: # 环境变量 - TZ=Asia/Shanghai - certd_system_resetAdminPassword=false # ↑↑↑↑↑---------------------------4、如果忘记管理员密码，可以设置为true，重启之后，管理员密码将改成123456，然后请及时修改回false【可选】 - certd_cron_immediateTriggerOnce=false # ↑↑↑↑↑---------------------------5、如果设置为true，启动后所有配置了cron的流水线任务都将被立即触发一次【可选】 - certd_koa_port=80 - VITE_APP_ICP_NO= # ↑↑↑↑↑ -----------------------------------------6、这里可以设置备案号【可选】 # 设置环境变量即可自定义certd配置 # 服务端配置项见： packages/ui/certd-server/src/config/config.default.ts # 服务端配置规则： certd_ + 配置项, 点号用_代替 # 客户端配置项见： packages/ui/certd-client/.env # 按实际名称配置环境变量即可，如： VITE_APP_API=http://localhost:7001

​docker-compose up -d​ 运行服务。

配置 CERTD 服务

github.com/certd/certd 是一个全自动证书申请、更新、续期的开源服务，

注：默认账号密码：admin/123456，请及时更改密码保证安全，更多安装细节可参考官方文档，私有化部署

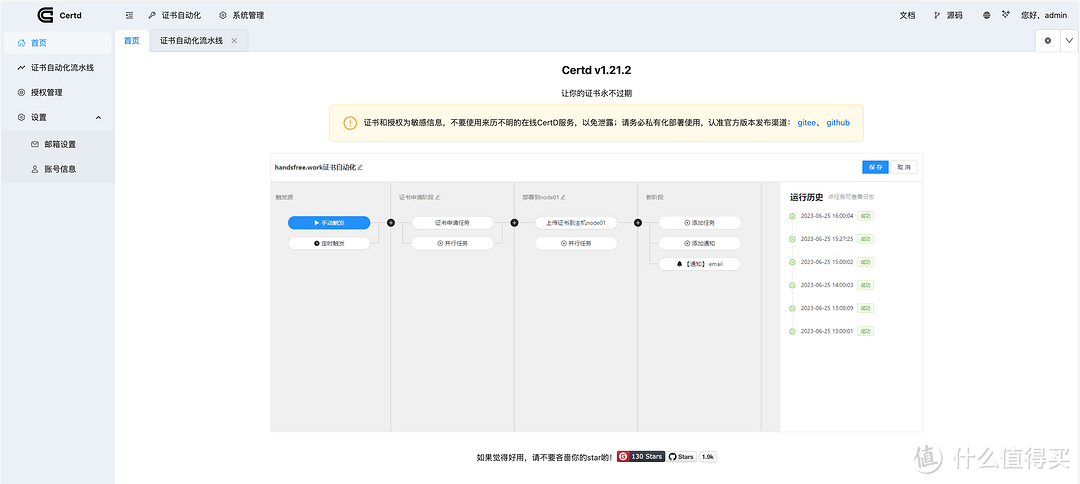

访问 http://192.168.133.5:7001​ 输入账号密码就可以看到如下页面。

​

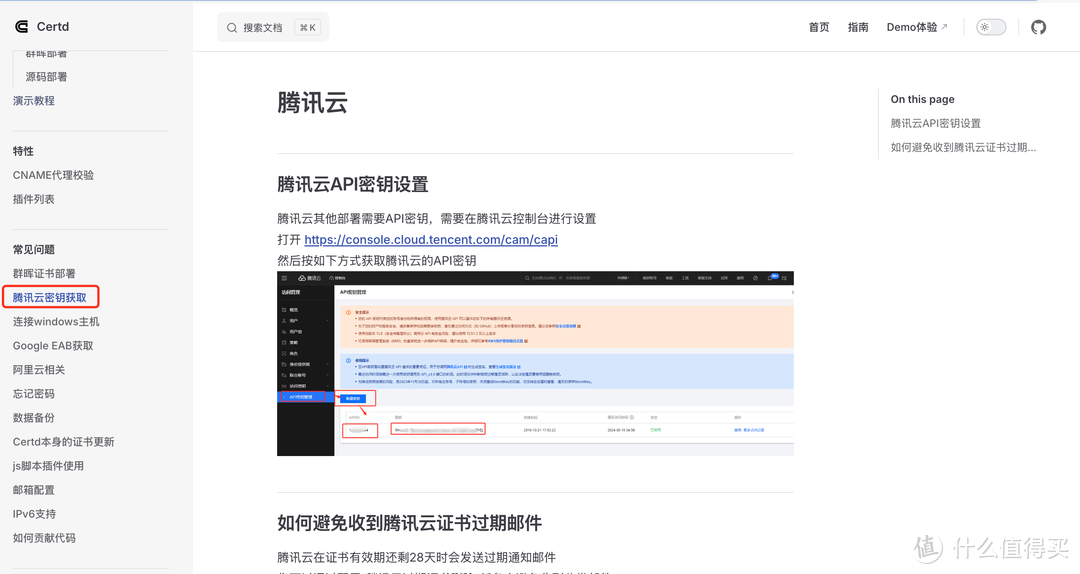

接下来做证书申请相关的配置，请根据 certd 的操作文档一步步进行，博主这里是腾讯云，所以最终会拿到一个 secretId 和 secretKey 。


​

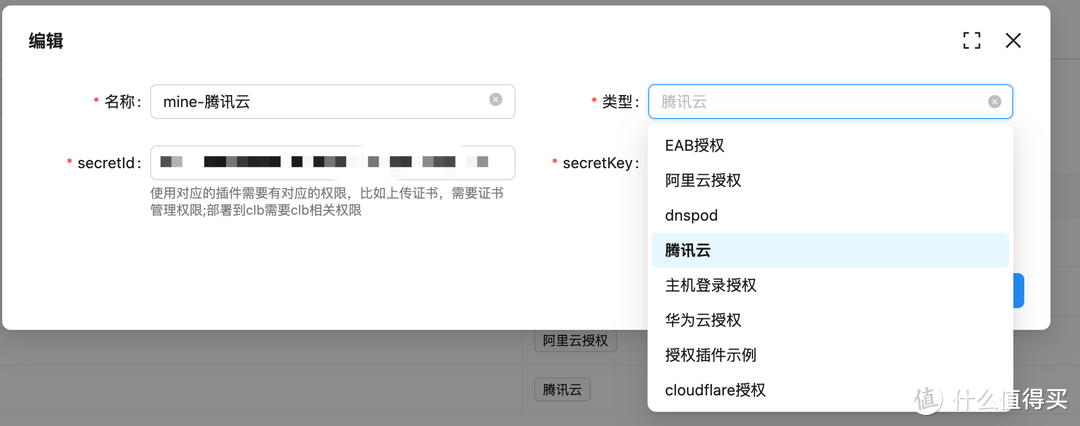

然后回到 certd 服务，点击左侧边栏『授权管理』按钮，进入授权管理页面，点击『添加』按钮，填写表单，我这里选择腾讯云并填写 secretId 和 secretKey，然后点击保存。​

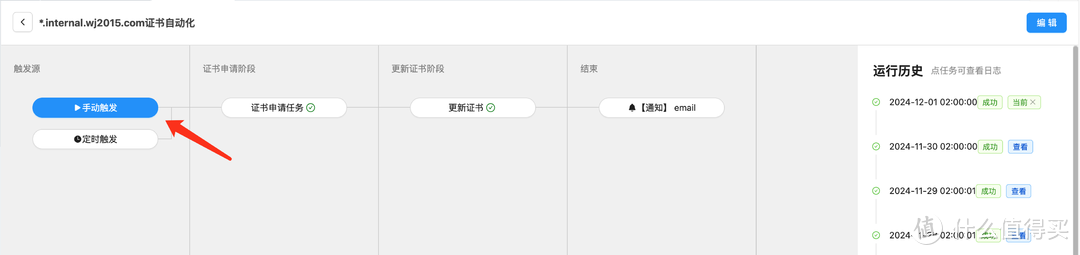

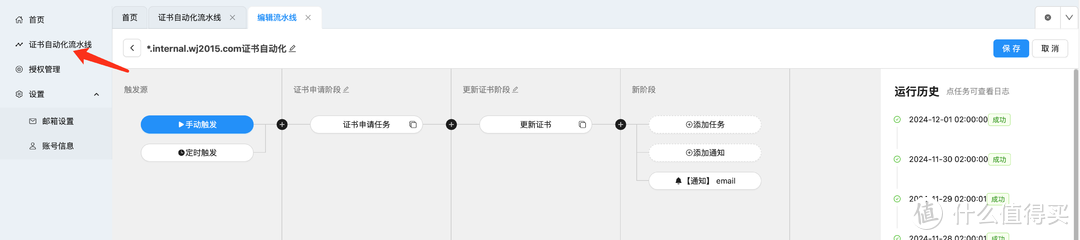

然后点击左侧『证书自动化流水线』，创建一个新流水线，完整形态如下，接下来一步步的看每一个节点。

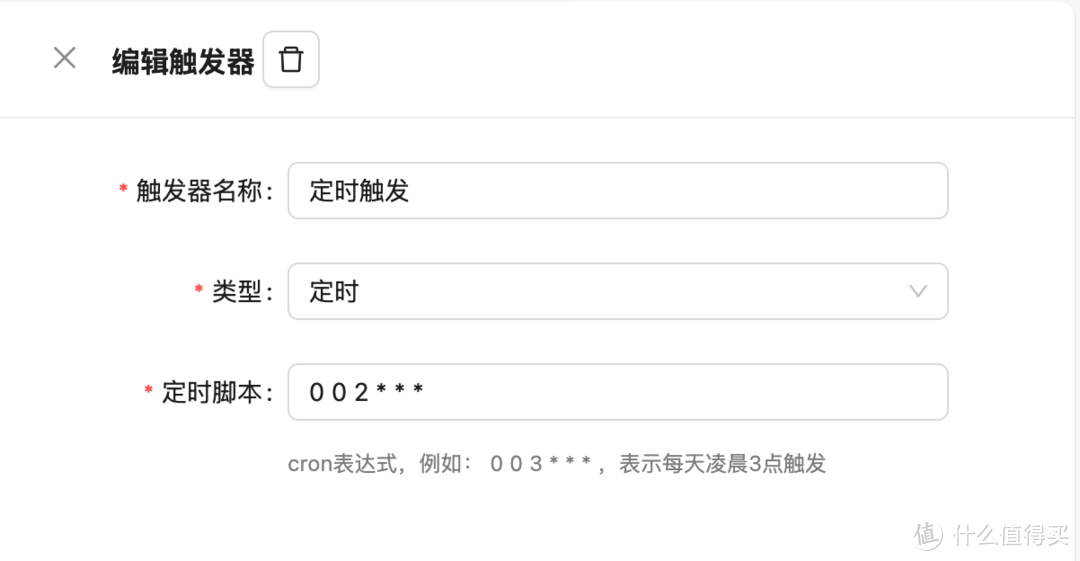

第一个节点在『触发源』，这里默认会有一个手动触发，可以用来调试，但我们希望证书可以自动更新，所以点击加号添加一个定时触发，定时规则可以写 0 0 2 * * *​，表示每天凌晨两点自动触发证书更新。

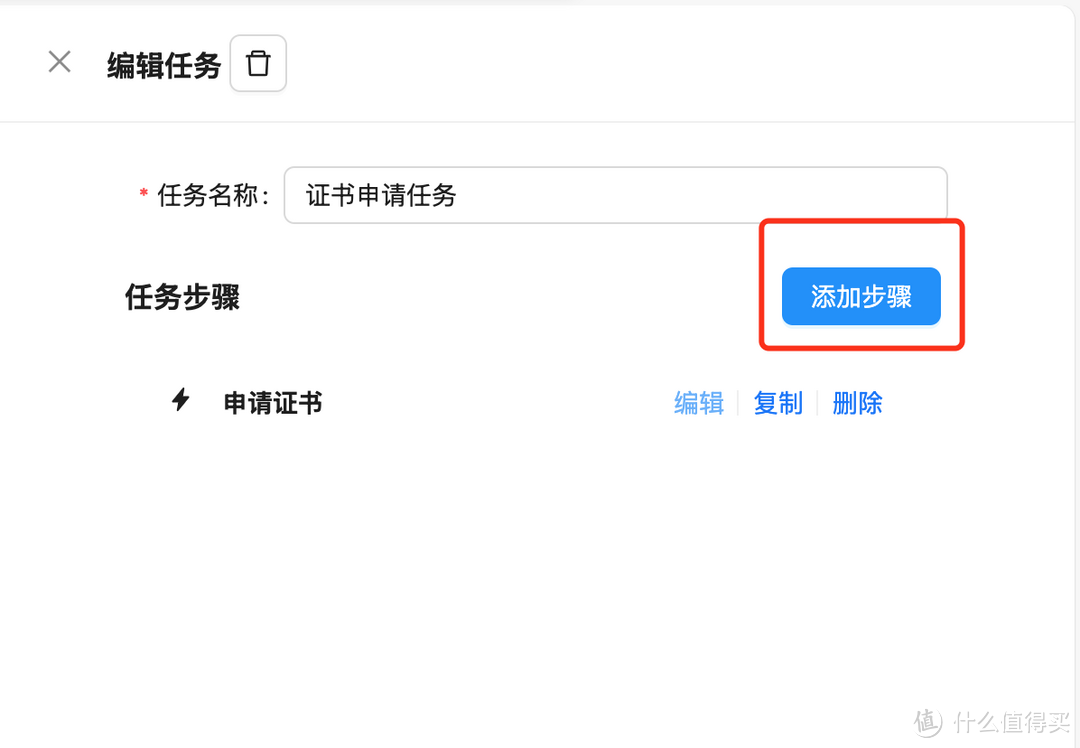

第二个节点是『证书申请阶段』，点添加步骤

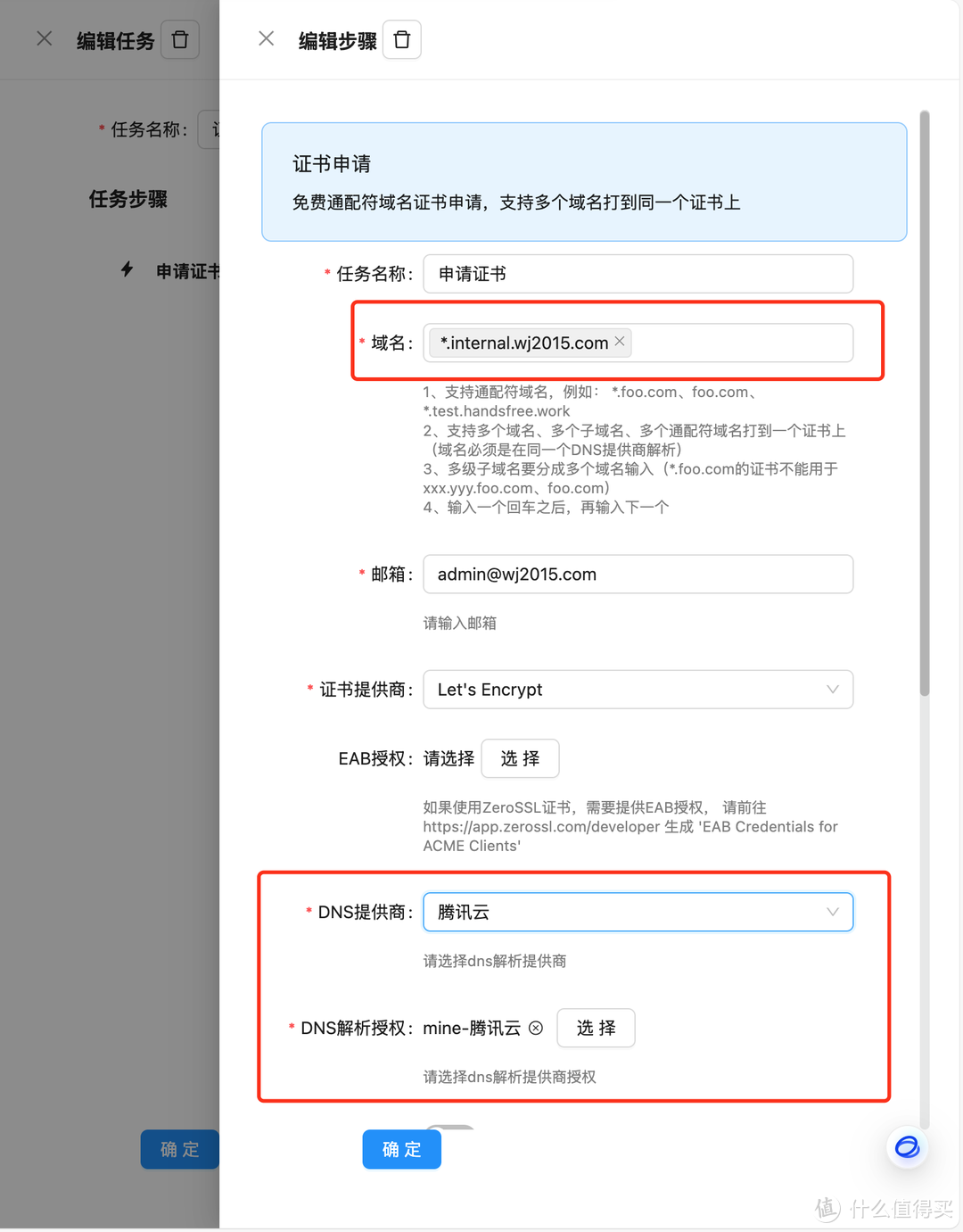

重点配置如下图所示，请填写自己的域名和 DNS 提供商、授权配置等。​

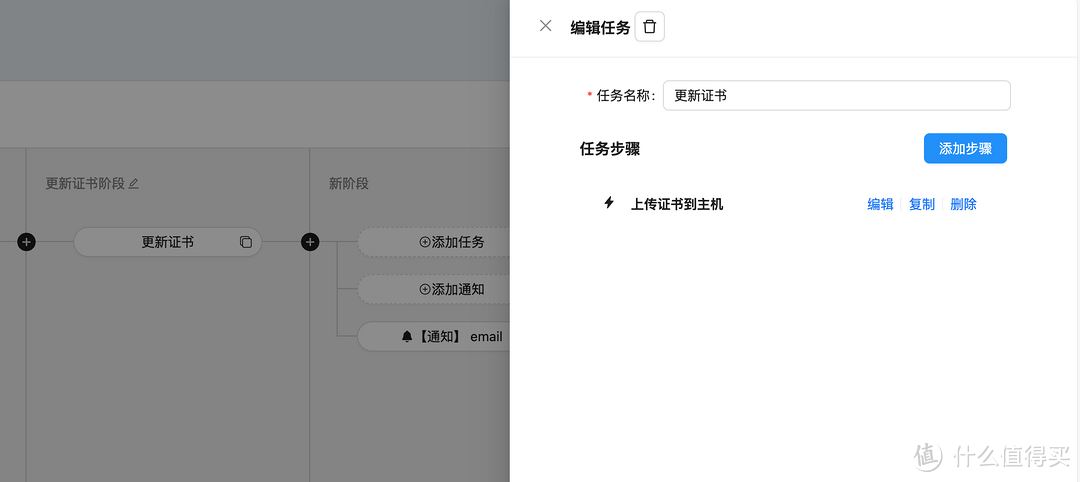

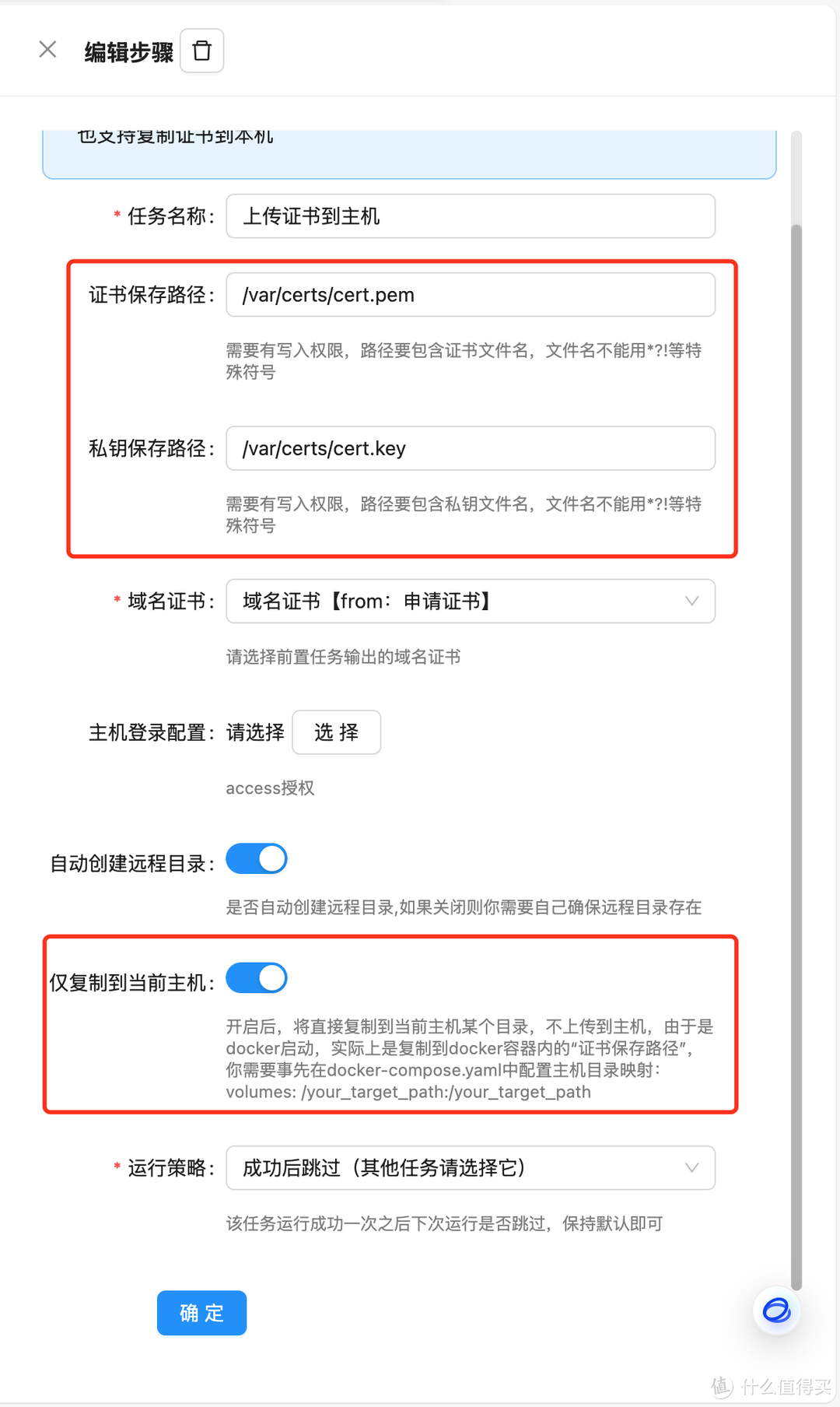

然后下一个关键点『更新证书』，注意这里的路径跟 docker-compose 中配置的 volumns 映射的右侧路径保持一致（这里是 /var/certs/）。​


​

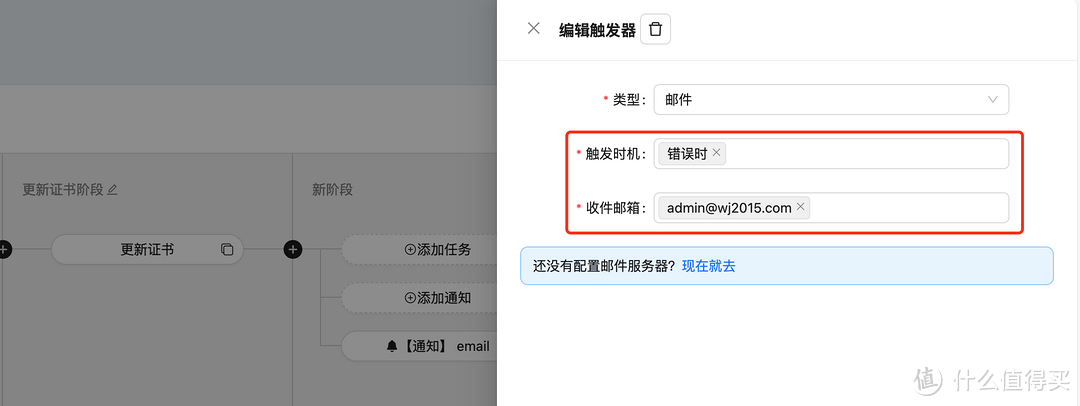

【可选步骤】为及时的知道证书更新情况，可以在更新失败时通知到收件邮箱，参考这篇文档

​


都配置完成后，点击右上角的『保存』按钮，并点击『手动运行』看整个流程是否报异常。


​

运行完成后，查看 docker-compose 配置目录下的 share/certs​ 目录，如果可以找到这两个文件，说明证书已经申请好了。

$ ls share/certs/ cert.key cert.pem

配置 TRAEFIK 服务

traefik 是一个开源的反向代理、负载均衡软件，除了 traefik 外 nginx 等支持反向代理的软件也可以承担同样的任务，不过 traefik 本身对容器化服务兼容性和可配置性更好 ，所以在这个场景中更为推荐。

在 docker-compose 配置文件目录下，编写./traefik/config.yaml​ 内容如下，配置的具体含义可以参考官方文档：doc.traefik.io/traefik

注意：

• traefik HTTPS 配置文档请访问：doc.traefik.io/traefik/https/tls/
• 通过中间件 middleware 的配置，实现了默认路由 http -> https 的跳转，可按需使用
• 宿主机的 ./share/certs 对应 certd 服务的 /var/certs，证书申请好之后会在 ./share/certs 下生成证书文件，./share 对应 traefik 的 /etc/share，所以 traefik 需要配置的是 /etc/share/certs/cert{.key|.pem}
• http.routers.ip 可以配置由 IP 直接访问时候的路由，注意这个配置不要填 tls:{}，这样就可以支持通过 http 访问而不会被自动跳转到 https

api: insecure: true dashboard: true entryPoints: web: address: ":80" # http: # redirections: # entryPoint: # to: websecure websecure: address: ":443" log: filePath: "/var/logs/traefik/traefik.log" accessLog: filePath: "/var/logs/traefik/access.log" filters: statusCodes: - "300-302" - "400-404" - "500-502" retryAttempts: true minDuration: "1000ms" providers: docker: true file: directory: "/etc/traefik" watch: true tls: options: default: minVersion: VersionTLS12 stores: default: defaultCertificate: certFile: "/etc/share/certs/cert.pem" keyFile: "/etc/share/certs/cert.key" http: middlewares: https-redirect: redirectScheme: scheme: https permanent: false routers: ip: rule: "Host(`192.168.133.5`)" service: traefik default: #rule: "HostRegexp(`^.+.internal.wj2015.com$`)" rule: "HostRegexp(`^.*.internal.wj2015.com$`)" middlewares: - https-redirect service: flare

如果上面的步骤都没有问题，执行 docker-compose restart traefik​ 后，访问 http://你的ip​ 应该可以看到如下页面


动态配置 HTTPS 和子域名

下一步就是动态的给所有的服务加上 HTTPS 和子域名了，这里有多种解决方案，比较推荐的方案是 docker labels 声明 + 脚本生成动态配置 。

labels 动态声明

docker label 配置是 traefik 支持的一项功能，可以在容器的 labels 中申明路由、负载均衡器等 traefik，进而实现动态的添加 traefik 代理配置的目的。

举个例子，这是原始的 alist 配置

version: "3.8" services: alist: image: xhofe/alist-aria2:v3.39.1 container_name: alist volumes: - './alist:/opt/alist/data' - '/mnt/data/:/mnt/data/' ports: - '5244:5244' - '6800:6800' environment: - PUID=0 - PGID=0 - UMASK=022 restart: unless-stopped

增加 labels 声明后，就可以把 ports 映射移除掉了，因为 traefik 和 alist 容器在同一个网络，可以通过容器名称访问无需暴露端口 。

然后在 labels 中申明 tls = true，访问 alist.internal.wj2015.com 时路由到 alist:5244

version: "3.8" services: alist: image: xhofe/alist-aria2:v3.39.1 container_name: alist volumes: - './alist:/opt/alist/data' - '/mnt/data/:/mnt/data/' environment: - PUID=0 - PGID=0 - UMASK=022 restart: unless-stopped labels: - "traefik.enable=true" - "traefik.http.routers.alist.rule=Host(`alist.internal.wj2015.com`)" - "traefik.http.routers.alist.tls=true" - "traefik.http.services.alist.loadbalancer.server.port=5244" # Alist在5244端口提供服务

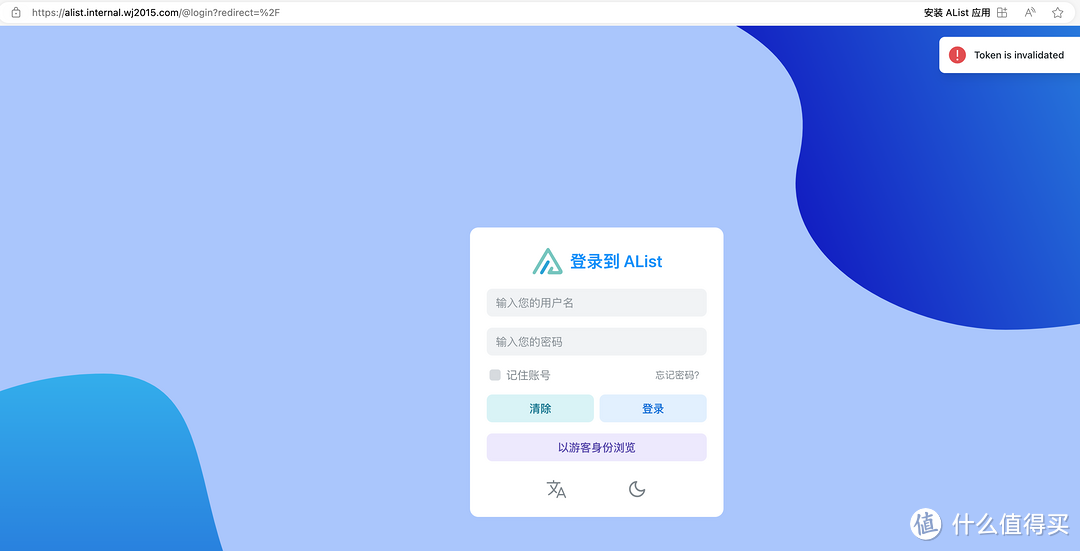

修改完毕后，访问 https://alist.{域名}​就能看到这个页面


脚本动态生成

脚本动态生成的目的是将“非容器运行的服务”统一管理起来，比如我通过手动部署的方式部署了 comfyui，这个服务运行在 8088 端口，那么就可以通过脚本自动生成 traefik 配置文件的方式实现网站的管理。

在 docker-compose 配置文件所在目录新建脚本 traefik-dynamic.sh​，公共子域名和服务列表请根据实际情况自行配置

#!/bin/bash # 配置公共子域名 public_subdomain="internal.wj2015.com" # 可配置的服务列表 declare -A services_list=( ["traefik"]="http://traefik:8080" ["comfyui"]="http://172.17.0.1:8188" ) # 生成结果放到 traefik/route.yml output_file="traefik/route.yml" # 初始化路由器和服务配置 router_configs=() service_configs=() # 遍历服务列表，并生成配置 for service in "${!services_list[@]}"; do server=${services_list[$service]} # 构造路由器配置 router_config=" $service:n rule: "Host(`${service}.${public_subdomain}`)"n tls: {}n service: $service" router_configs+=("$router_config") # 构造服务配置 service_config=" $service:n loadBalancer:n servers:n - url: $server/" service_configs+=("$service_config") done # 写入配置到输出文件 { echo "http:" echo " routers:" for rc in "${router_configs[@]}"; do echo -e "$rc" done echo " services:" for sc in "${service_configs[@]}"; do echo -e "$sc" done } > "$output_file" echo "Traefik configuration has been generated in $output_file."

执行 bash traefik-dynamic.sh​ 后，可以看到如下提示表示生成成功

$ bash traefik-dynamic.sh Traefik configuration has been generated in traefik/route.yml.

生成的 traefik/route.yml​ 预期如下：

http: routers: traefik: rule: "Host(`traefik.internal.wj2015.com`)" tls: {} service: traefik comfyui: rule: "Host(`comfyui.internal.wj2015.com`)" tls: {} service: comfyui services: traefik: loadBalancer: servers: - url: http://traefik:8080/ comfyui: loadBalancer: servers: - url: http://172.17.0.1:8188/

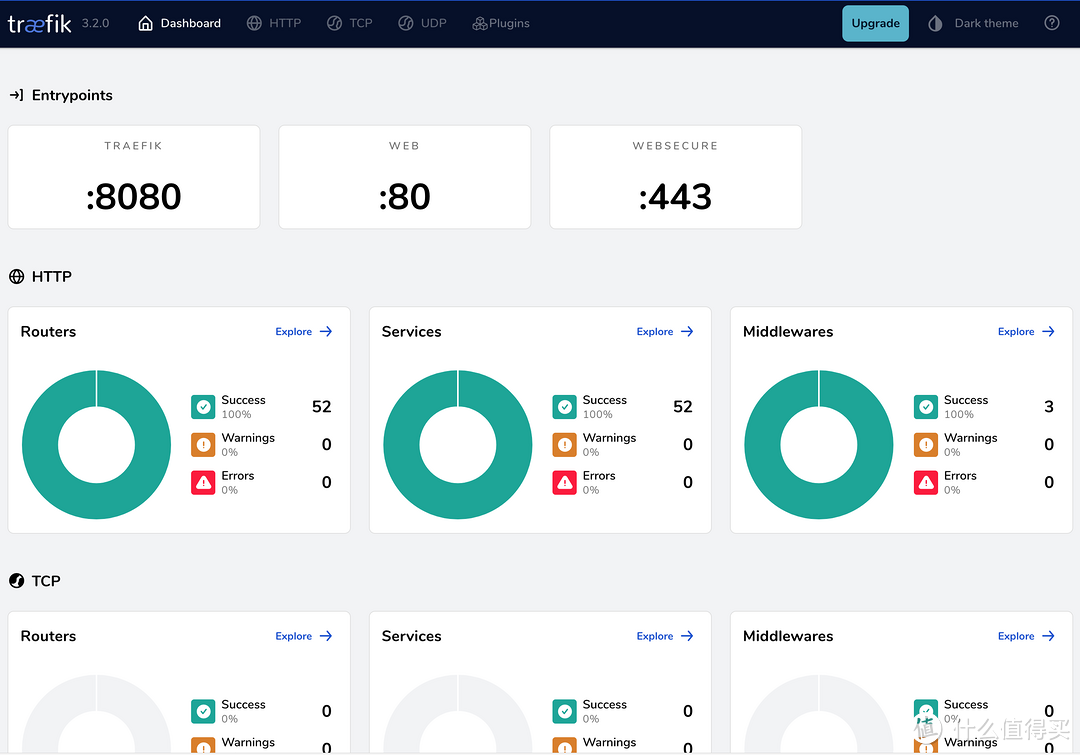

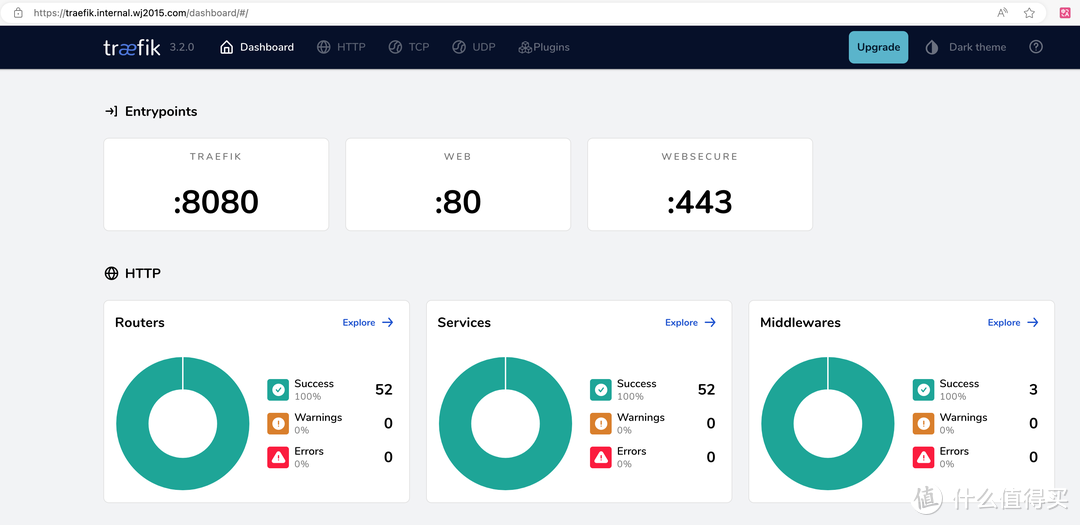

访问 https://traefik.{域名}​，预期如下


总结

至此，这台 NAS 服务器的所有服务都可以通过上述机制来自动生成 HTTPS 配置。

整个思路的关键点如下：

• 想办法自动的获取免费证书
• 想办法动态的给容器和内网服务生成 https 配置
