前言

近年来,NAS设备市场迅速崛起,吸引了众多新品牌加入。作为海康威视旗下的存储子品牌,海康存储也在2024年5月推出了其首款4盘位NAS产品——R1。这款产品不仅继承了海康在监控存储方面的优势,还在硬件设计上进行了大胆创新

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

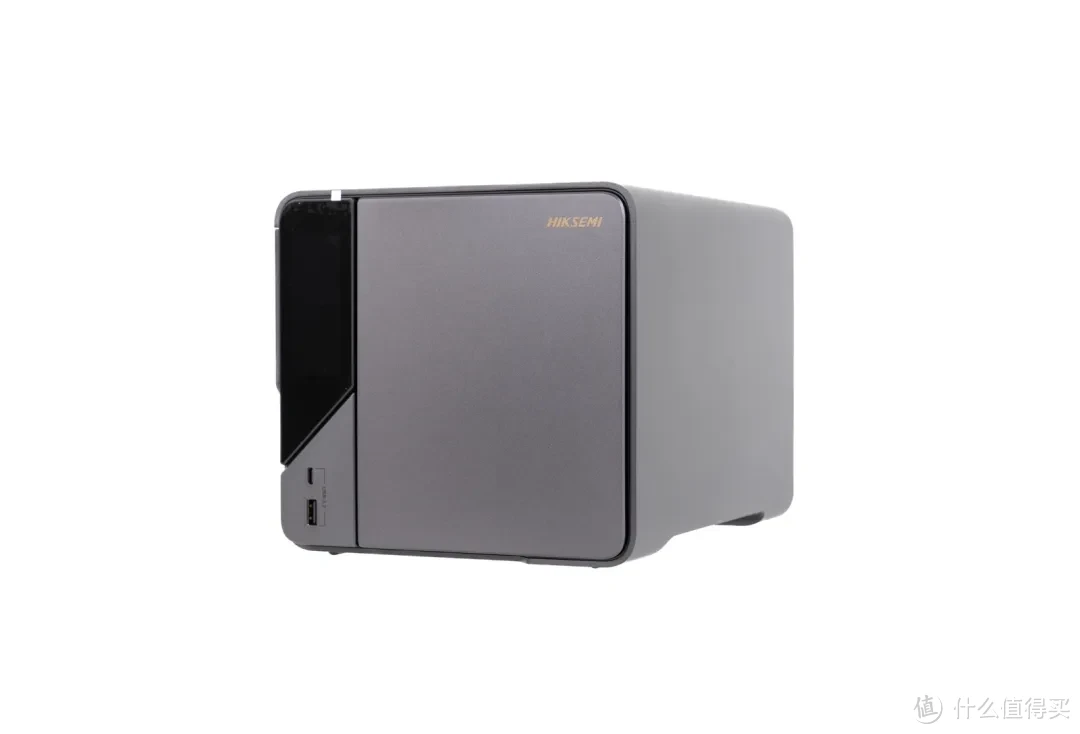

▲海康存储NAS R1采用纯铝合金机身,配备全彩触控屏和RGB侧透设计,外观精致且富有科技感。内部配置方面,R1搭载Intel N100处理器,支持4个HDD和2个SSD,性能强劲。本次准备的HDD是四块红盘WD40EFZX 4TB

开箱

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

▲最外层包装箱为牛纸皮箱,正面是品牌英文名HIKSEMI的Logo

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

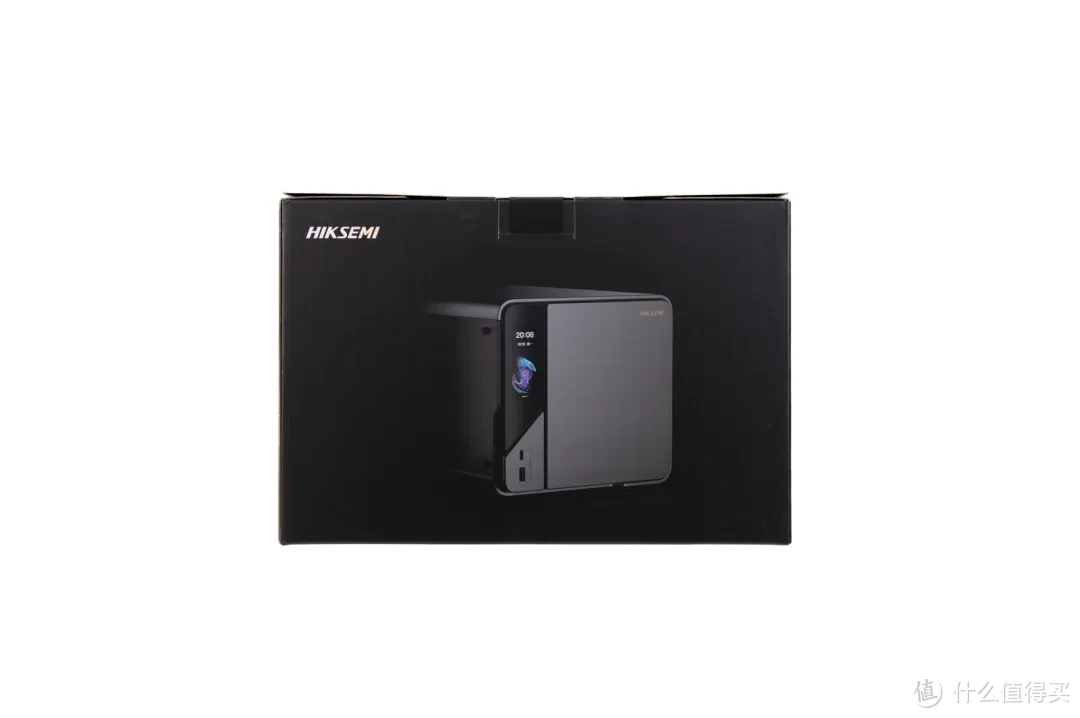

▲内部包装箱为黑色,中央是海康存储NAS R1的图片

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

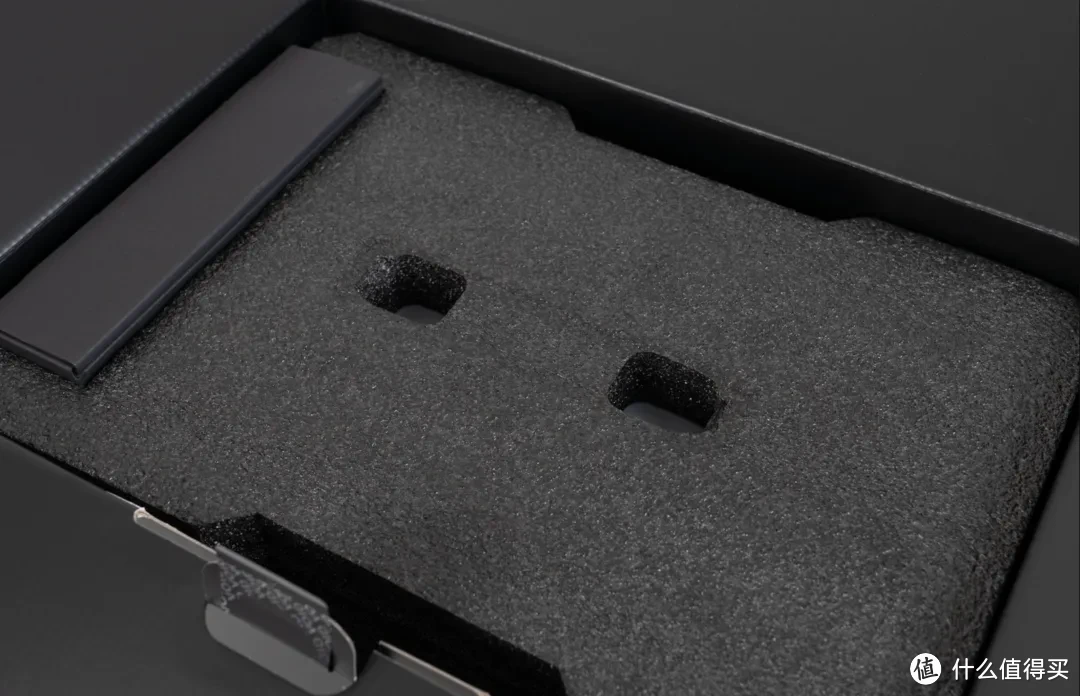

▲打开包装盒可以看到内部的NAS被黑色泡棉包裹,可以避免运输过程中的磕碰

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

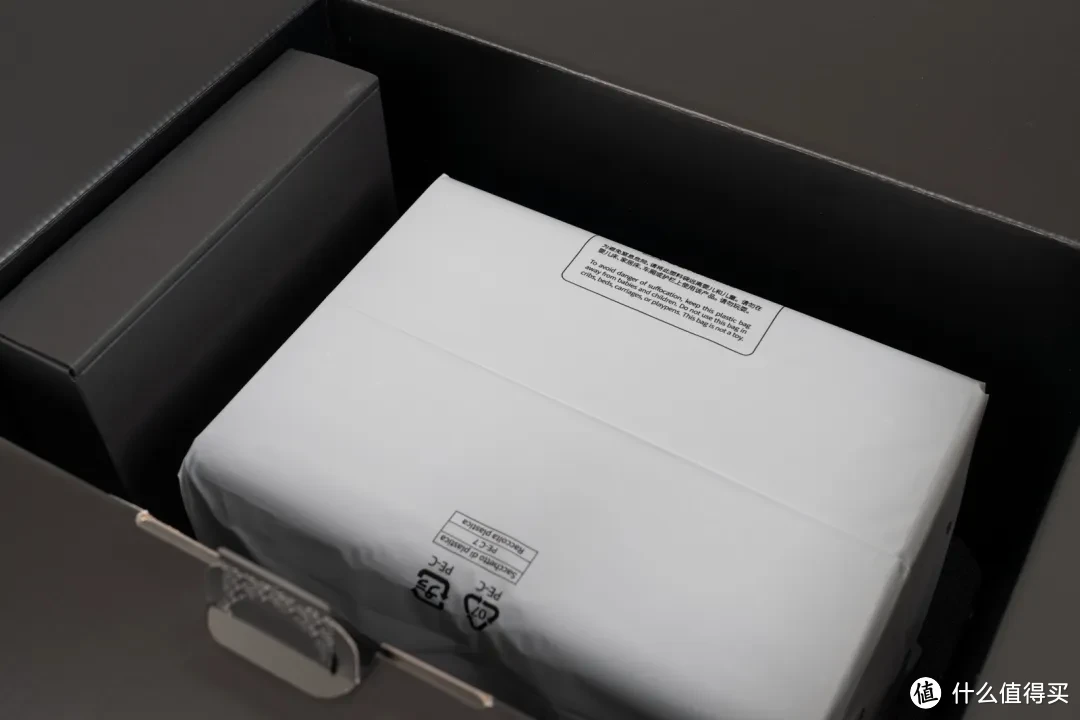

▲揭掉泡棉,可以看到左边是附件盒,右侧白色塑料袋包裹的是NAS R1本体

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

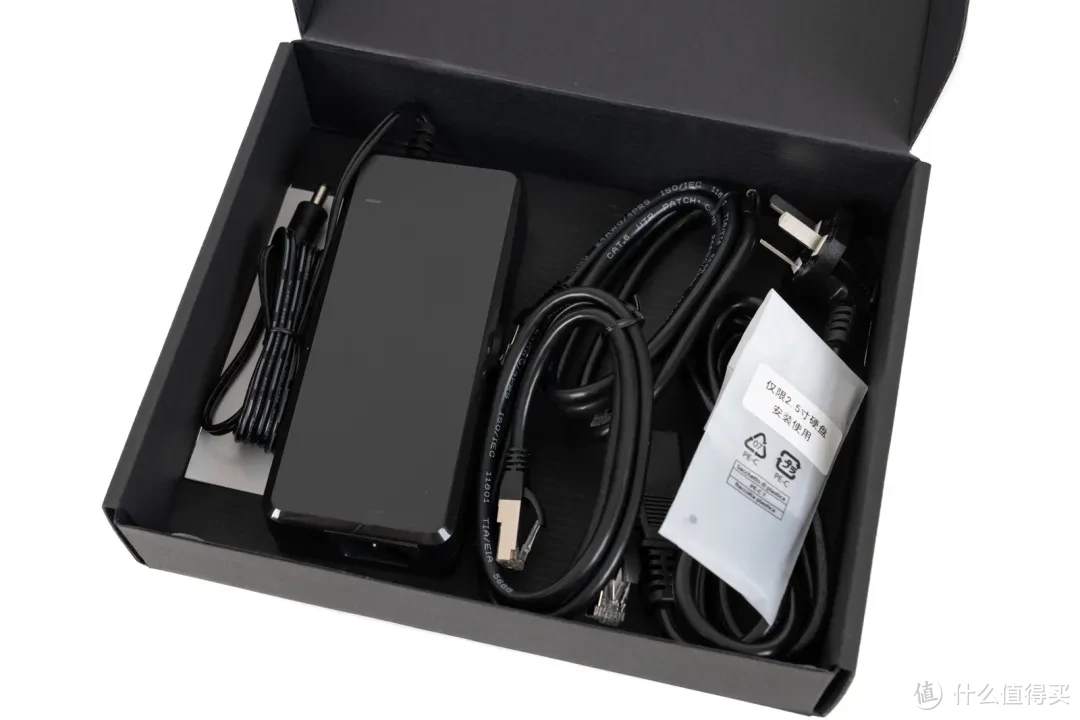

▲附件盒内一览;有电源适配器一只、CAT6屏蔽网线两根、电源线一个、2.5寸硬盘安装工具一袋、使用说明书一张

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

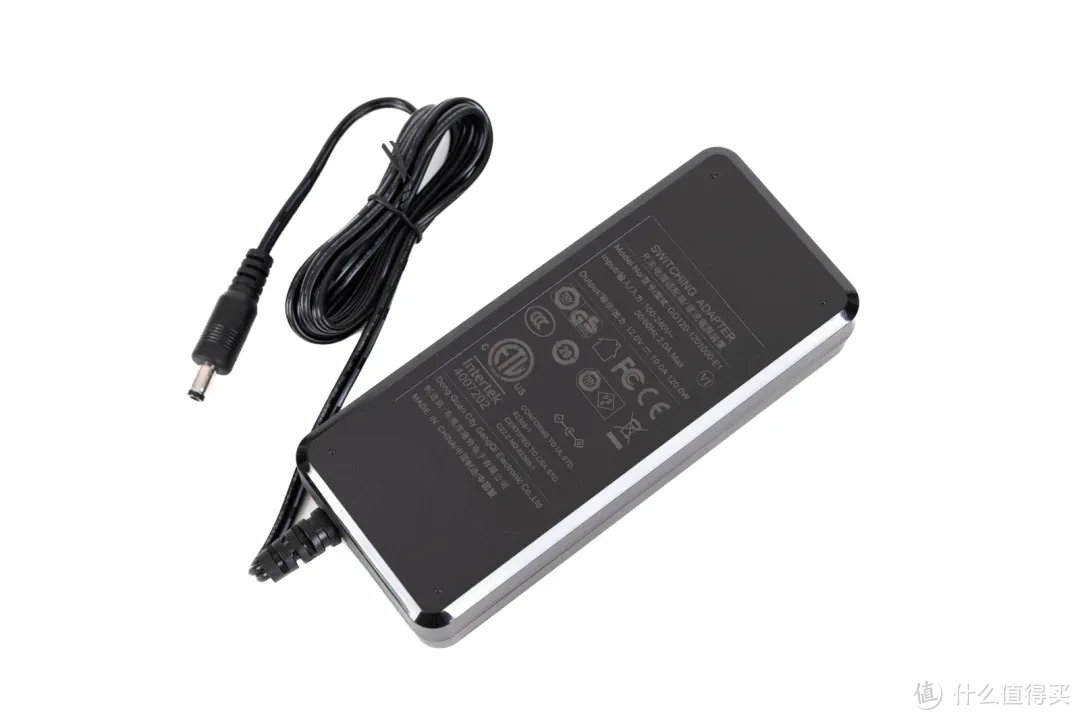

▲电源适配器输出规格为12V 10A;120W的输出功率

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

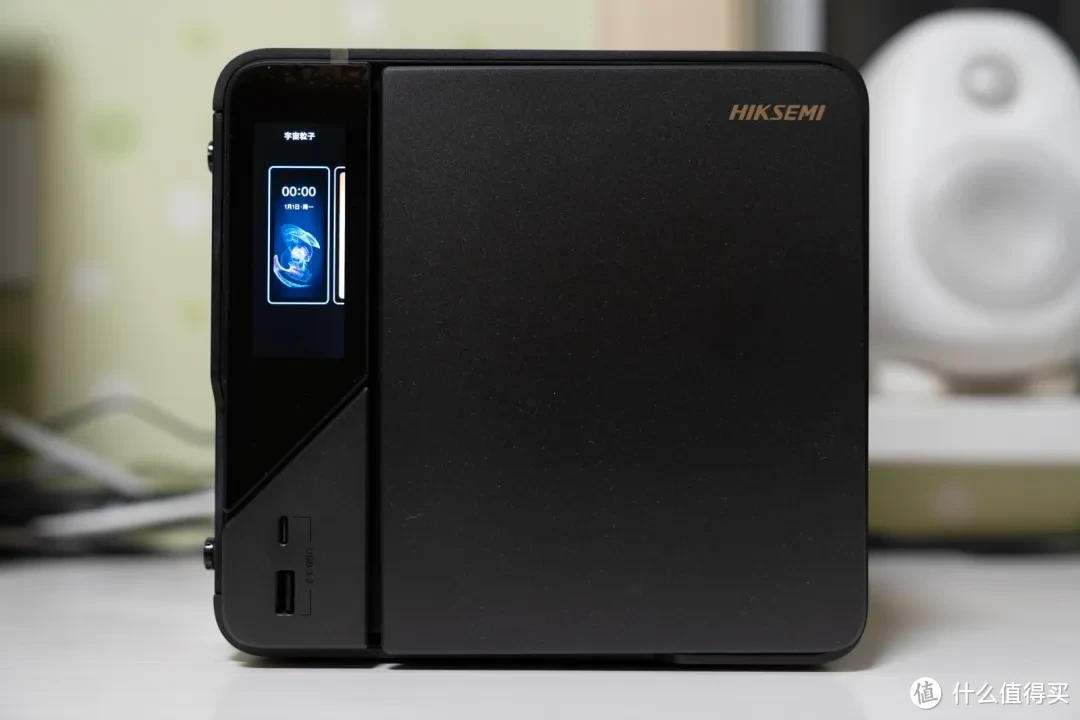

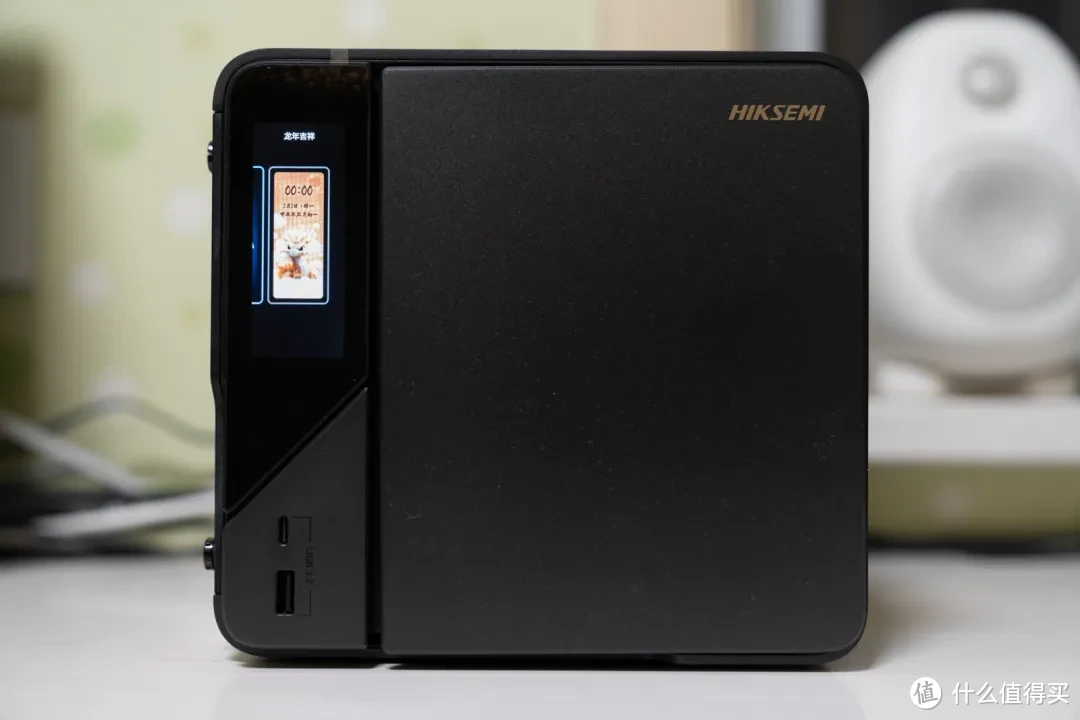

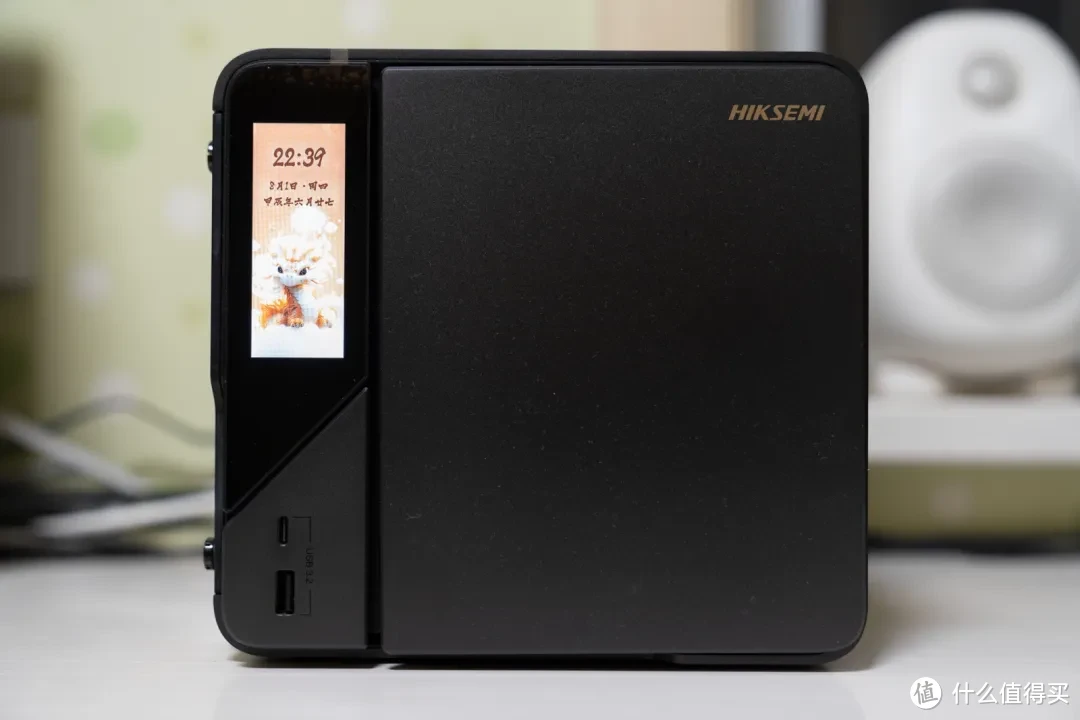

▲海康存储NAS R1采用铝合金机身,正面左上角配备全彩触控屏,外观精致,质感一流

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

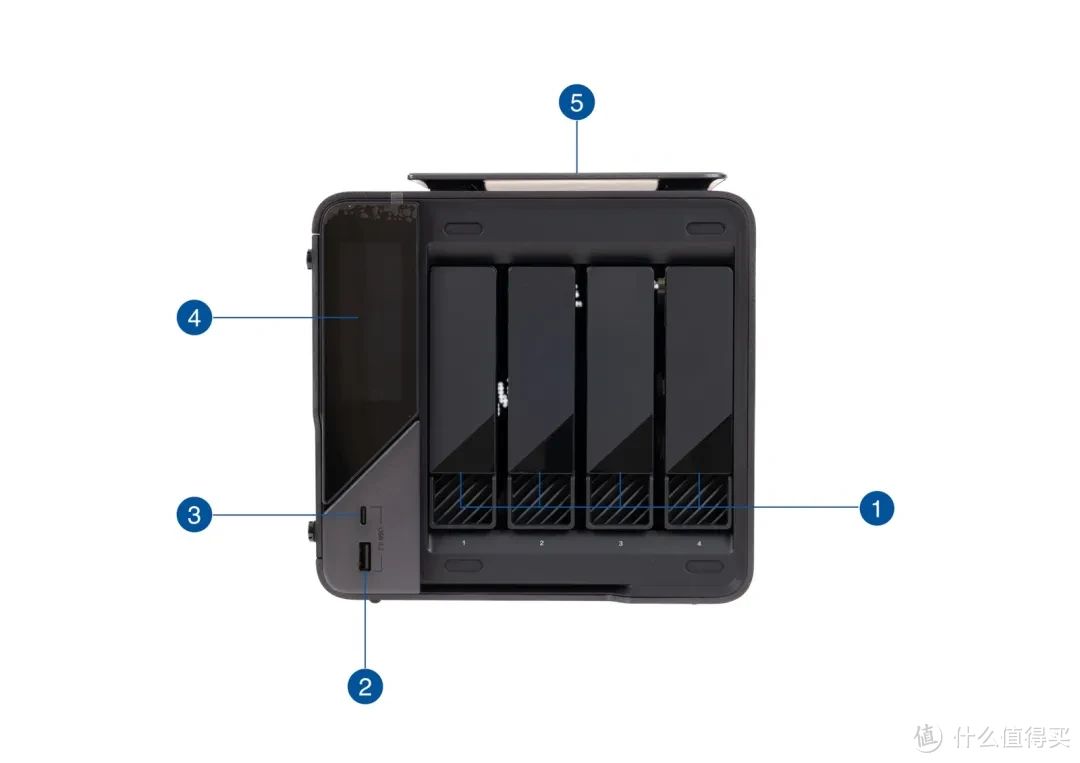

▲揭掉硬盘仓盖板,硬盘仓盖板采用磁性设计

1.硬盘托盘

2.USB3.2 Gen2 Type-A

3.USB3.2 Gen2 Type-C

4.2.86寸全彩触控屏

5.硬盘仓盖板

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

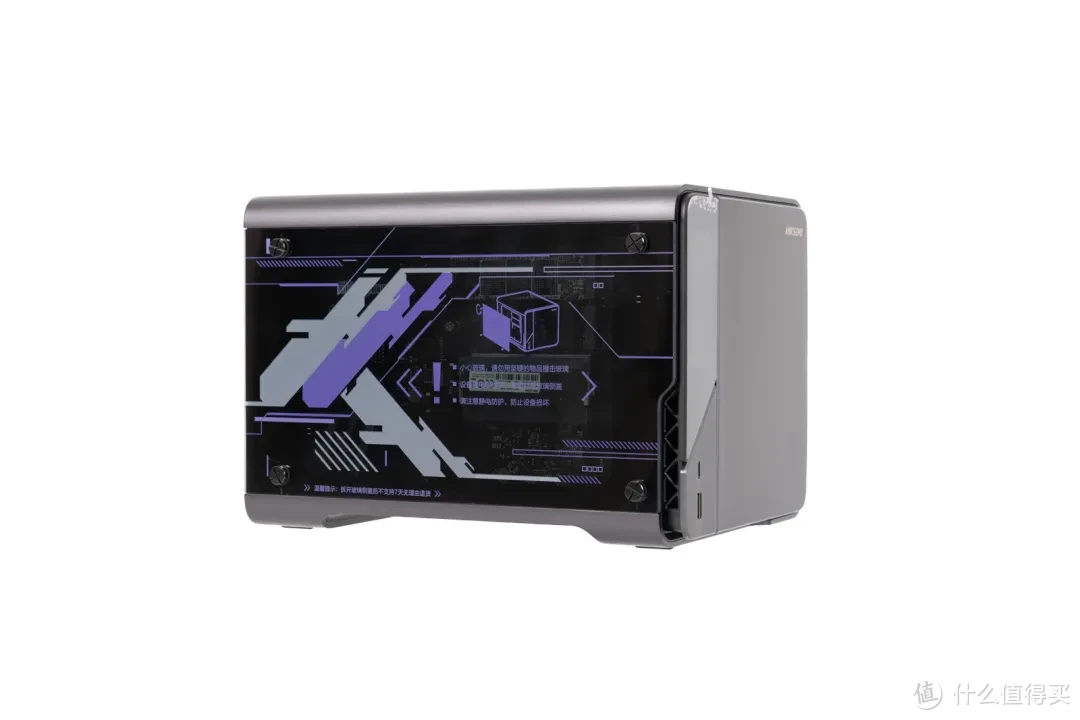

▲NAS R1侧面是一块3mm玻璃盖板,贴膜可以撕除,透过玻璃可以看到内存和SSD。使用螺丝刀拧开四周的螺丝就能快速拆下玻璃盖板,方便进行内存和ssd扩容

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

▲NAS R1背面风扇部位采用了磁吸式防尘网

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

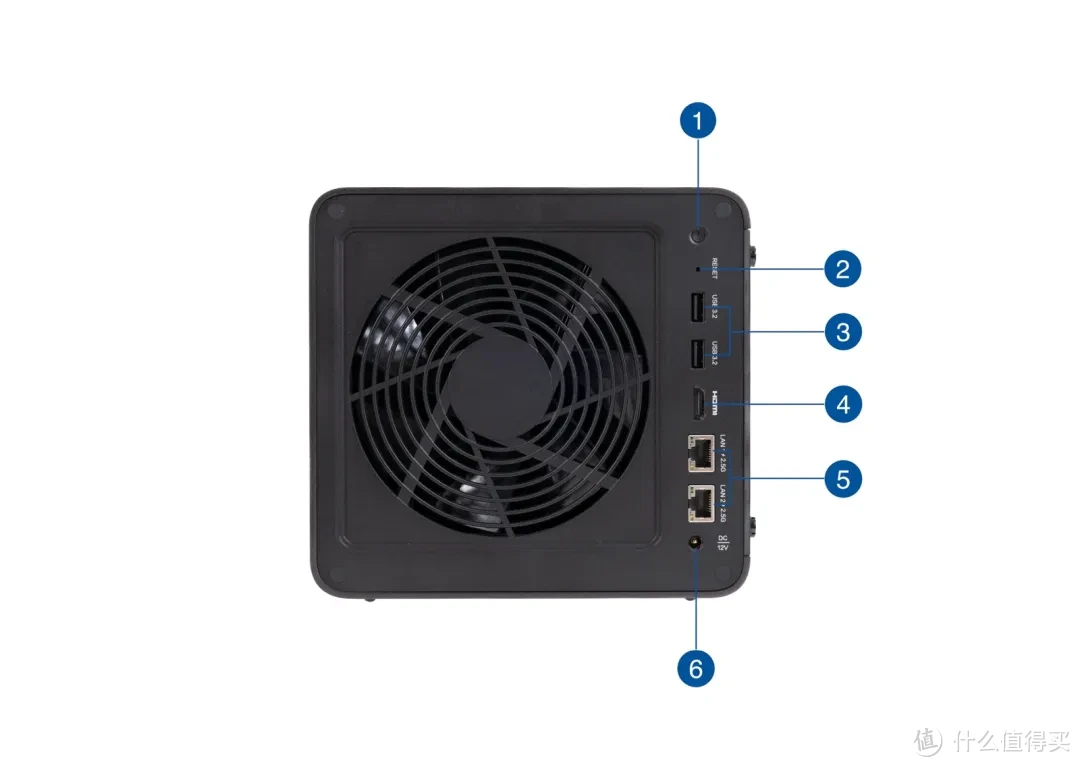

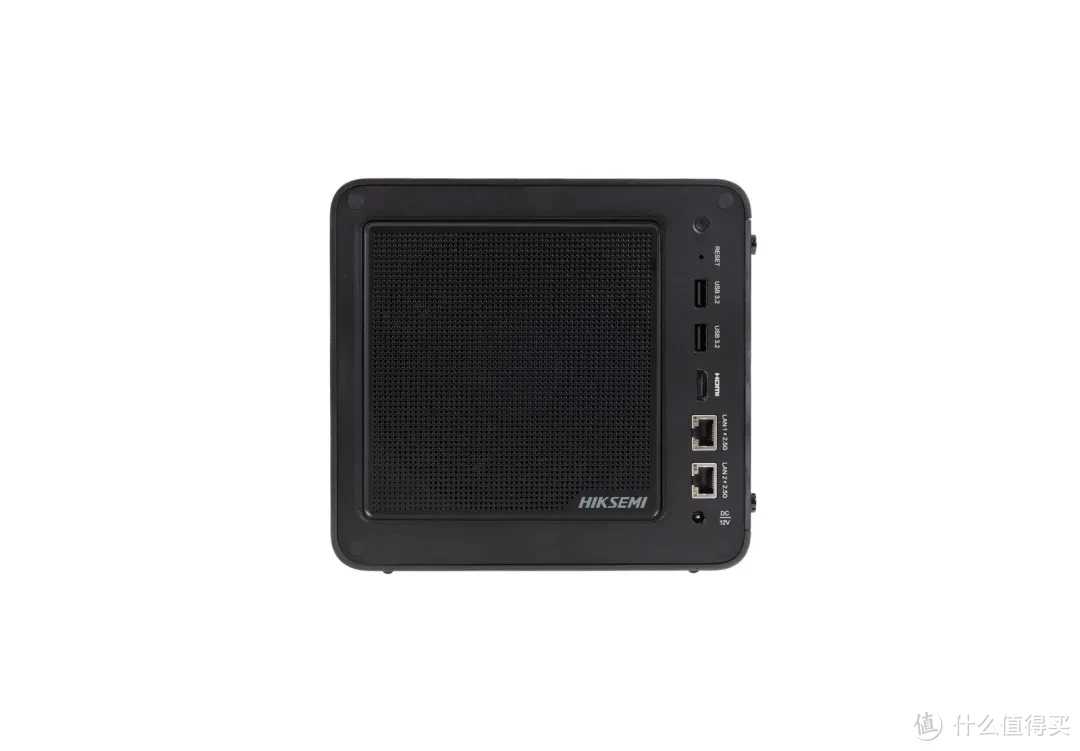

▲NAS R1背面IO接口一览

1.电源开关

2.Reset按钮

3.2x USB3.2 Gen2 Type-A

4.HDMI 2.0

5.2x 2.5GbE LAN

6.DC In

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

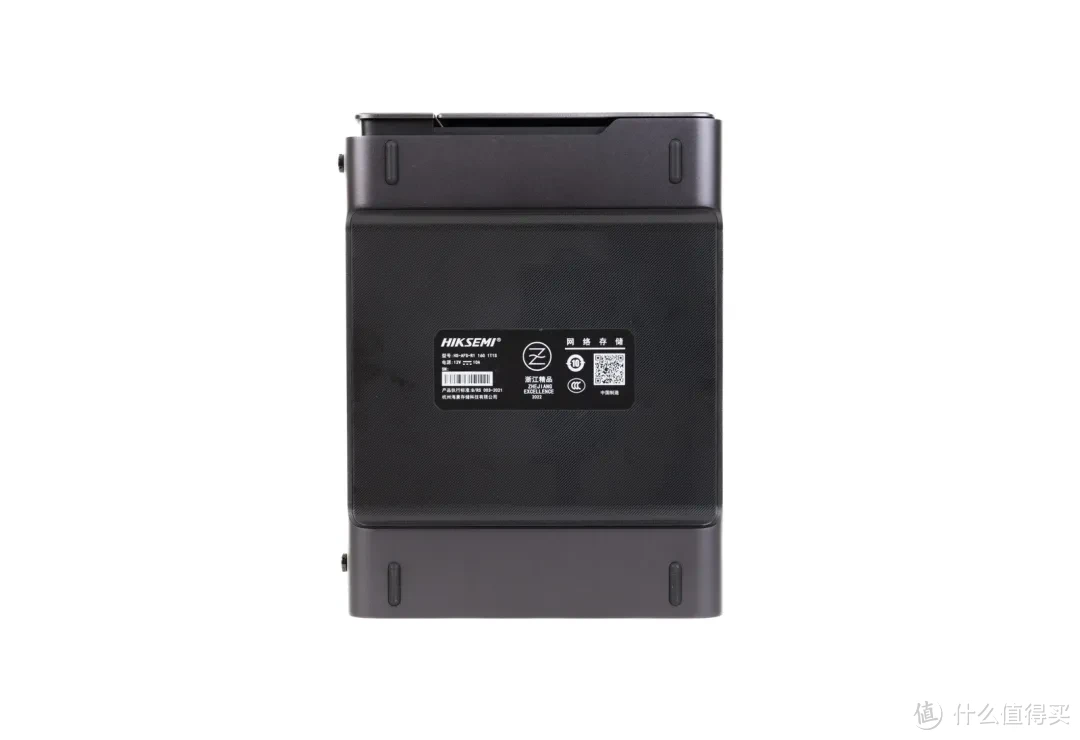

▲底部贴有铭牌,四周是长条形橡胶脚垫

全彩触控屏

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

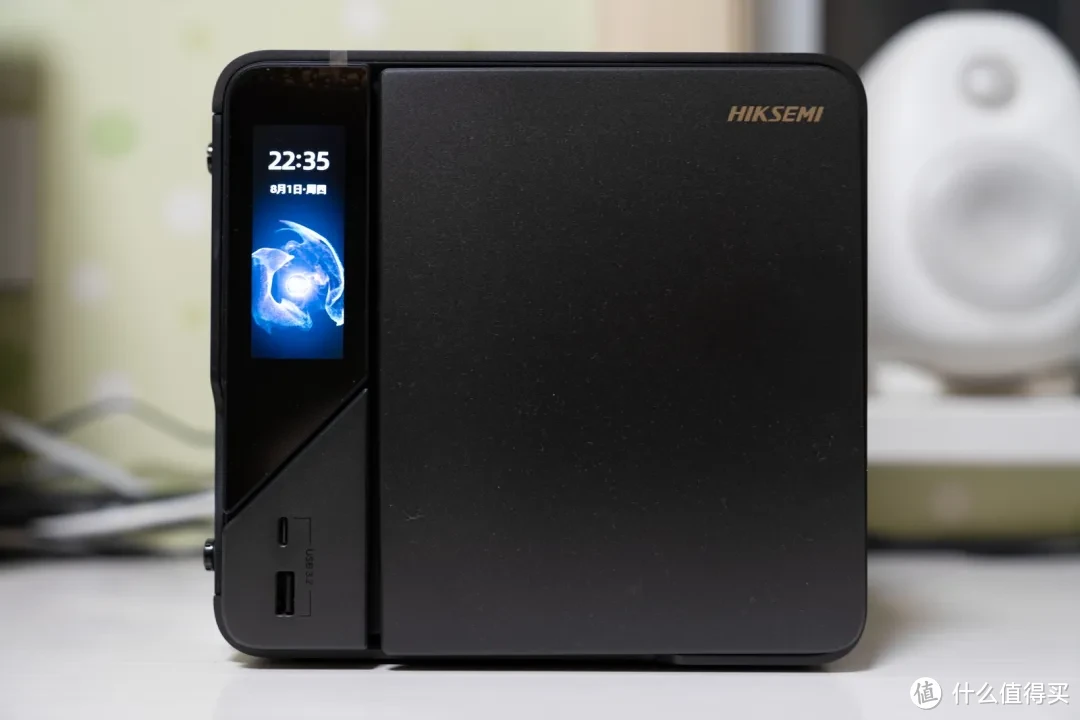

▲第一页显示宇宙粒子主题,最上面是日期和时间

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片
iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

▲长按触控屏可以切换主题

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

▲切换到龙年主题

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

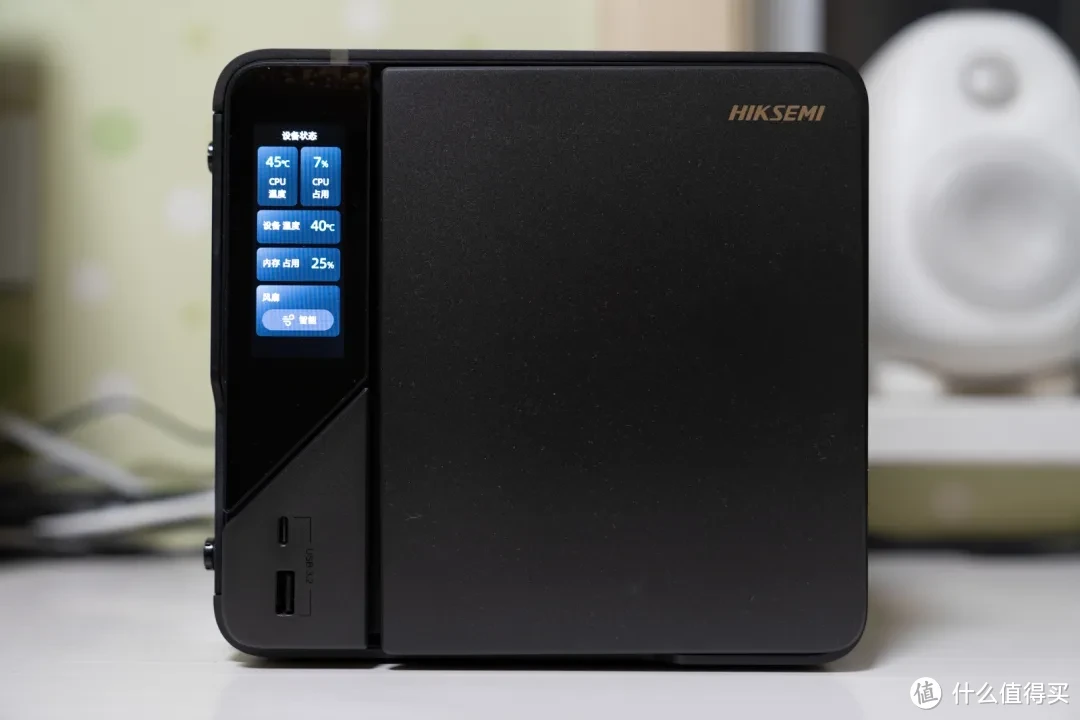

▲向左滑动来到第二页,这里可以显示CPU温度、设备温度、CPU占用率、风扇模式

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片
iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

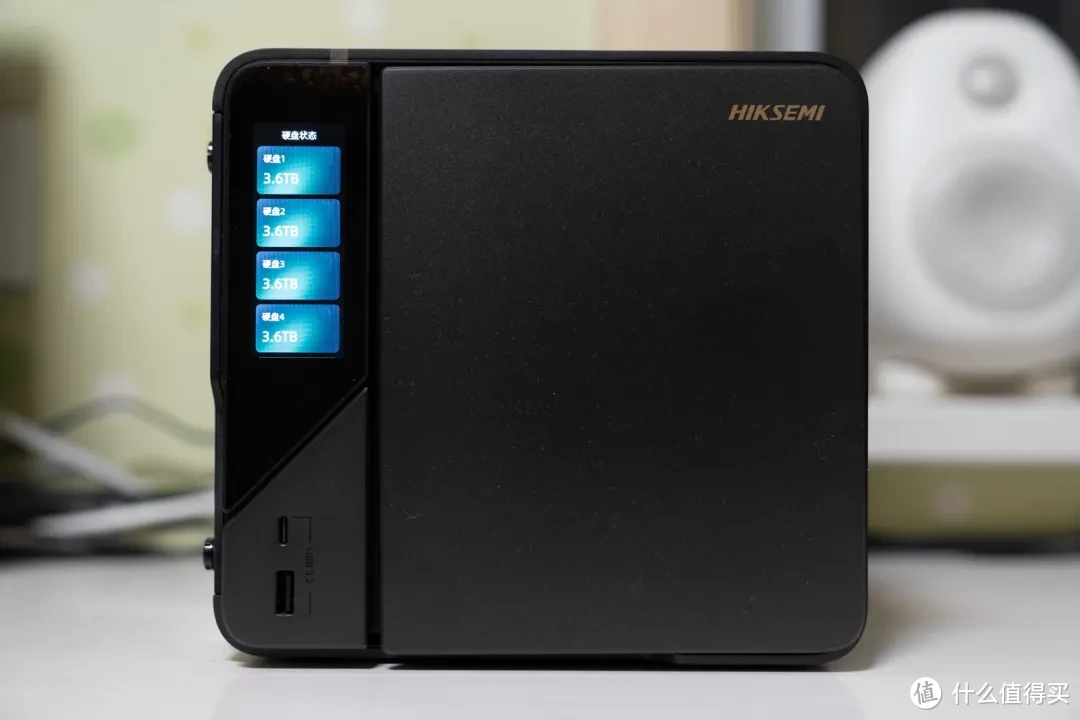

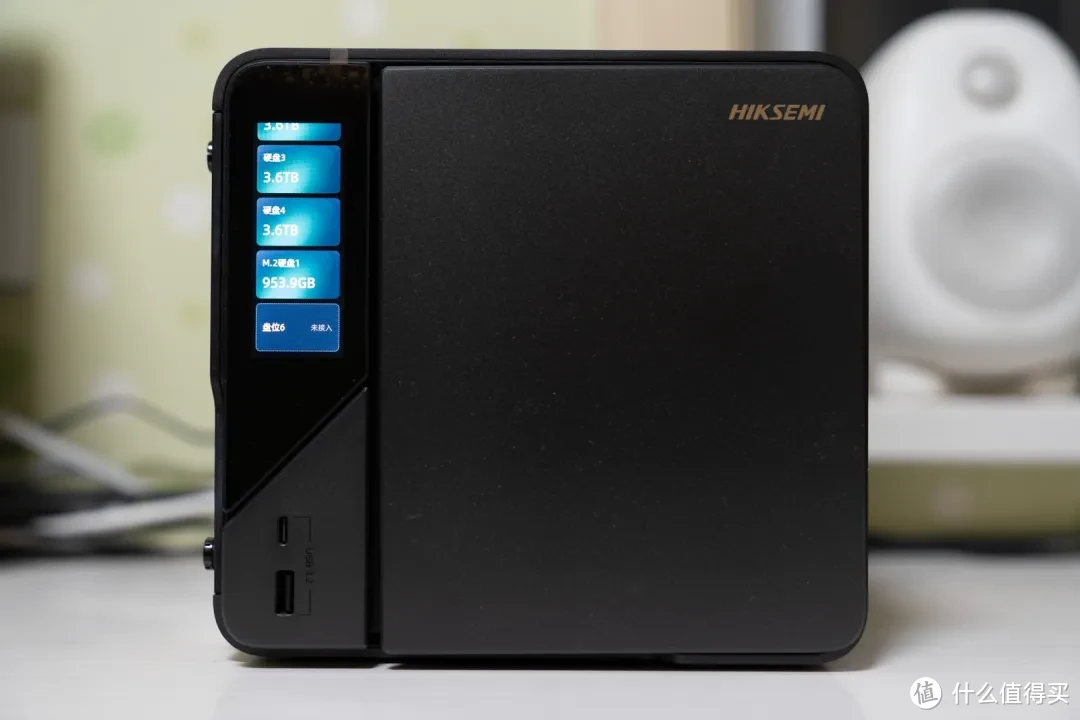

▲第三页显示所有盘位的硬盘容量

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

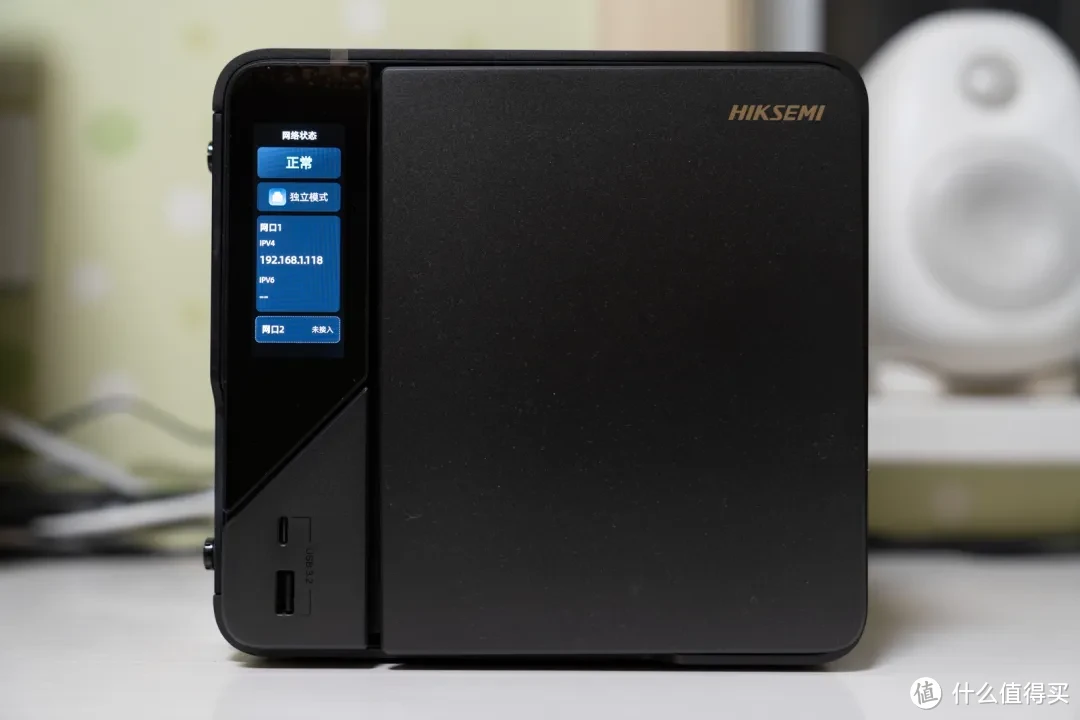

▲最后一页是网口状态

硬盘

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

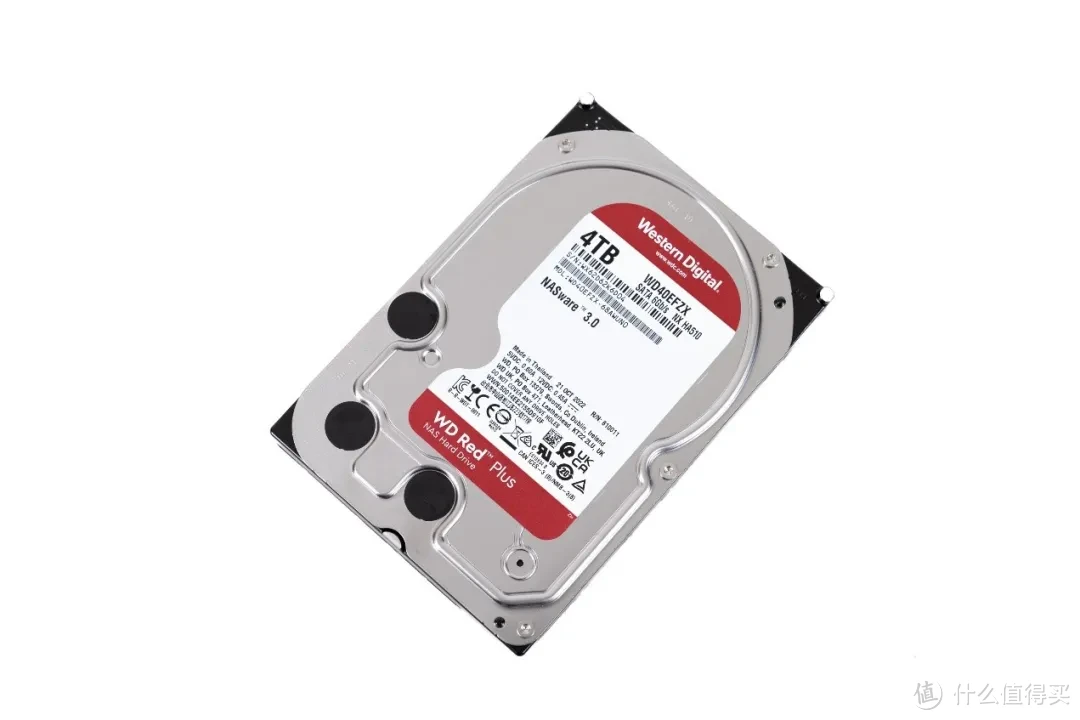

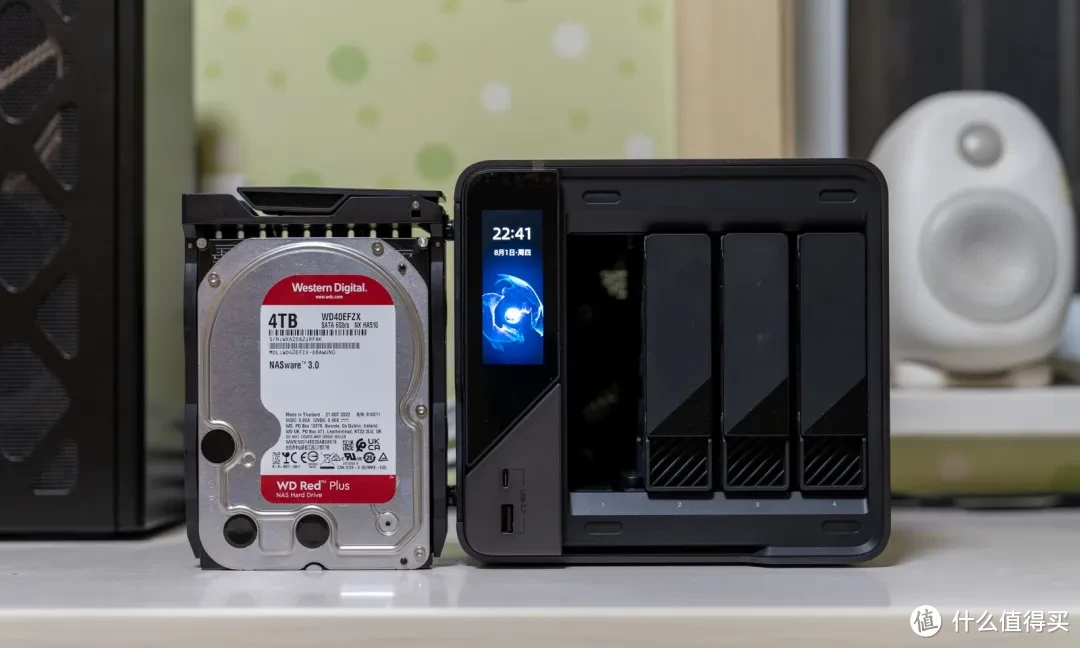

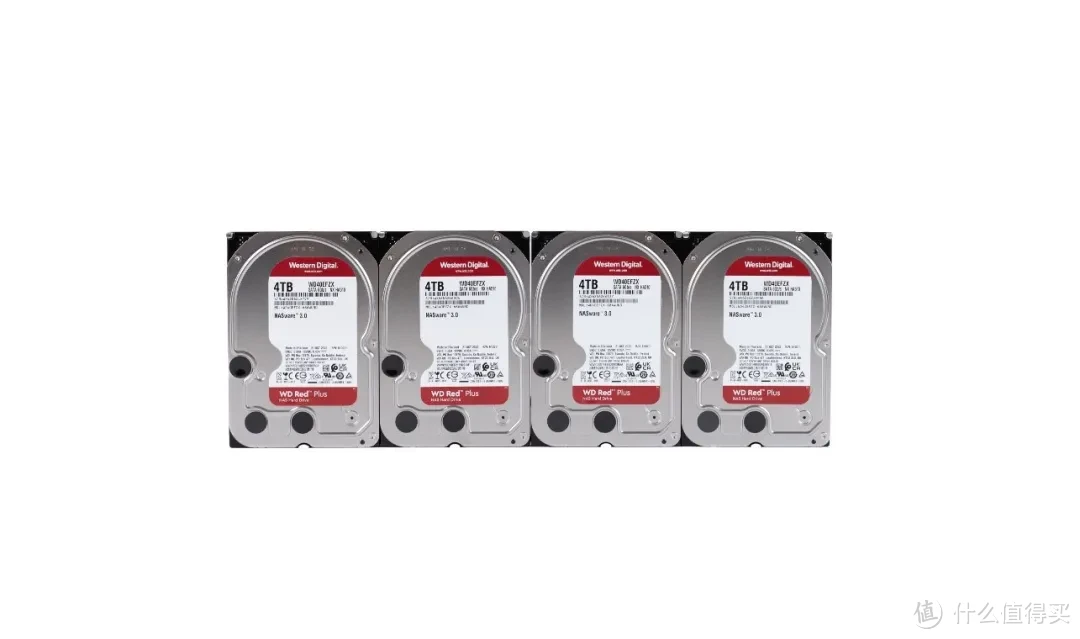

▲本次为R1准备的HDD是四块红盘WD40EFZX 4TB

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

▲WD40EFZX 4TB属于WD Red Plus系列,采用CMR技术,5400RPM,泰国制造

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

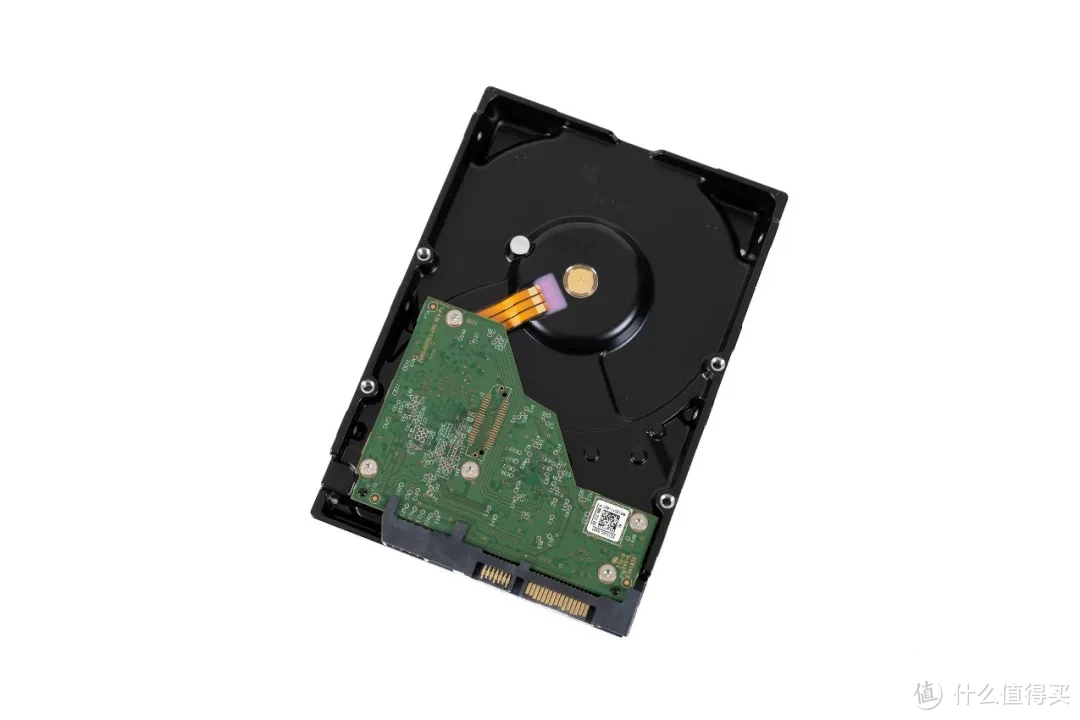

▲背面一览。PCB板通过螺丝固定在盘体上

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

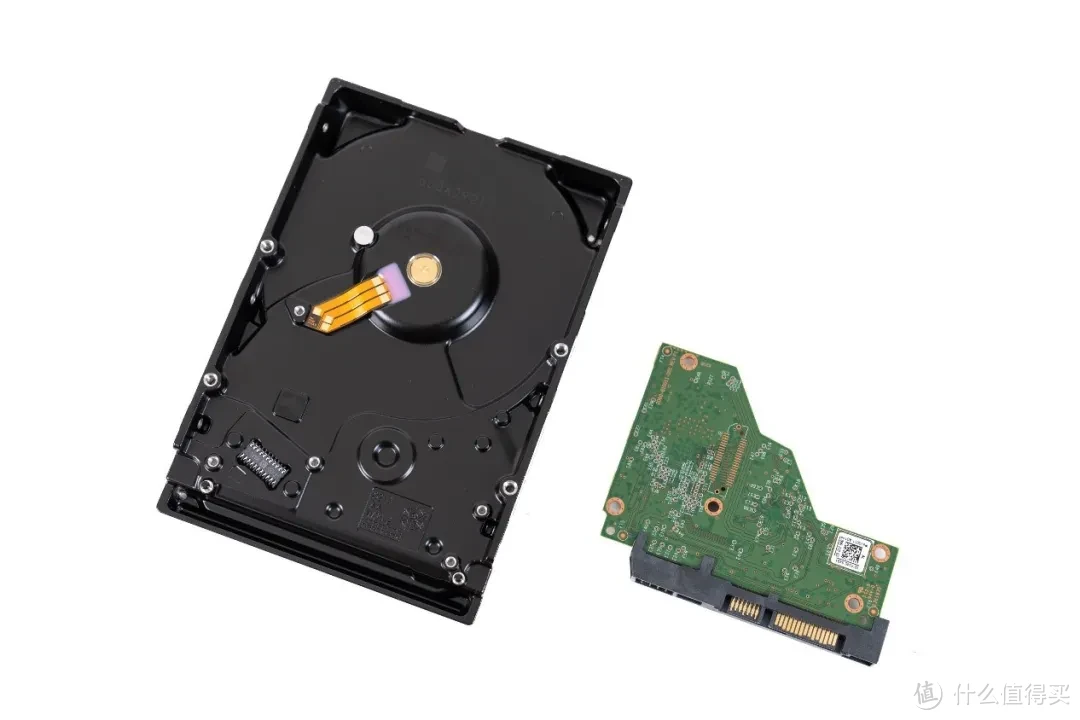

▲拆下PCB主板,PCB主板与盘体电路采用公母座互联

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

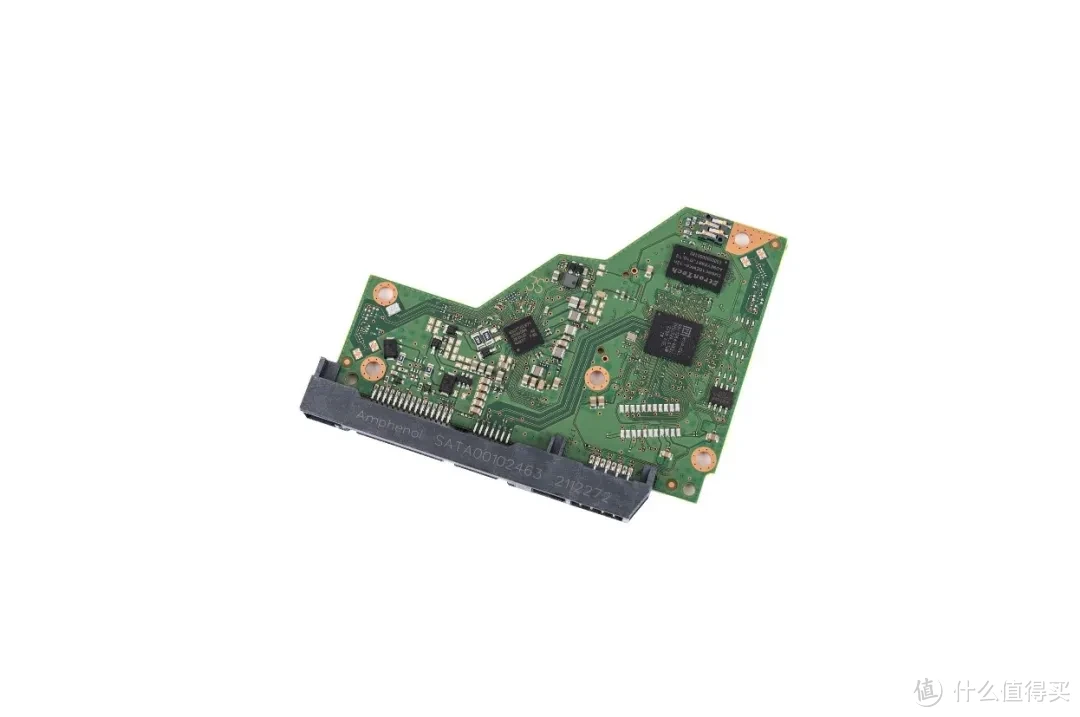

▲PCB主板正面一览。EM6GC16EWKG-12H,DRAM缓存,大小为128MB,来自钰创科技;主控为88i1054,制造厂商是Marvell

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

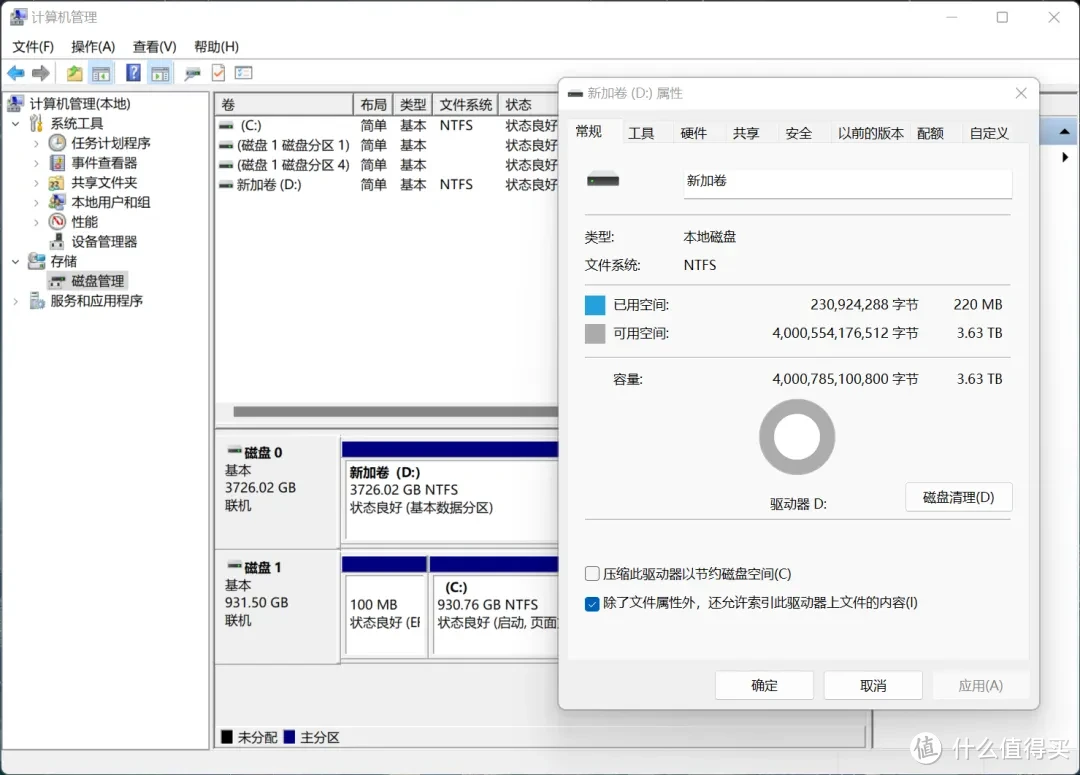

▲在Windows系统下可用空间大约为3.63TB

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

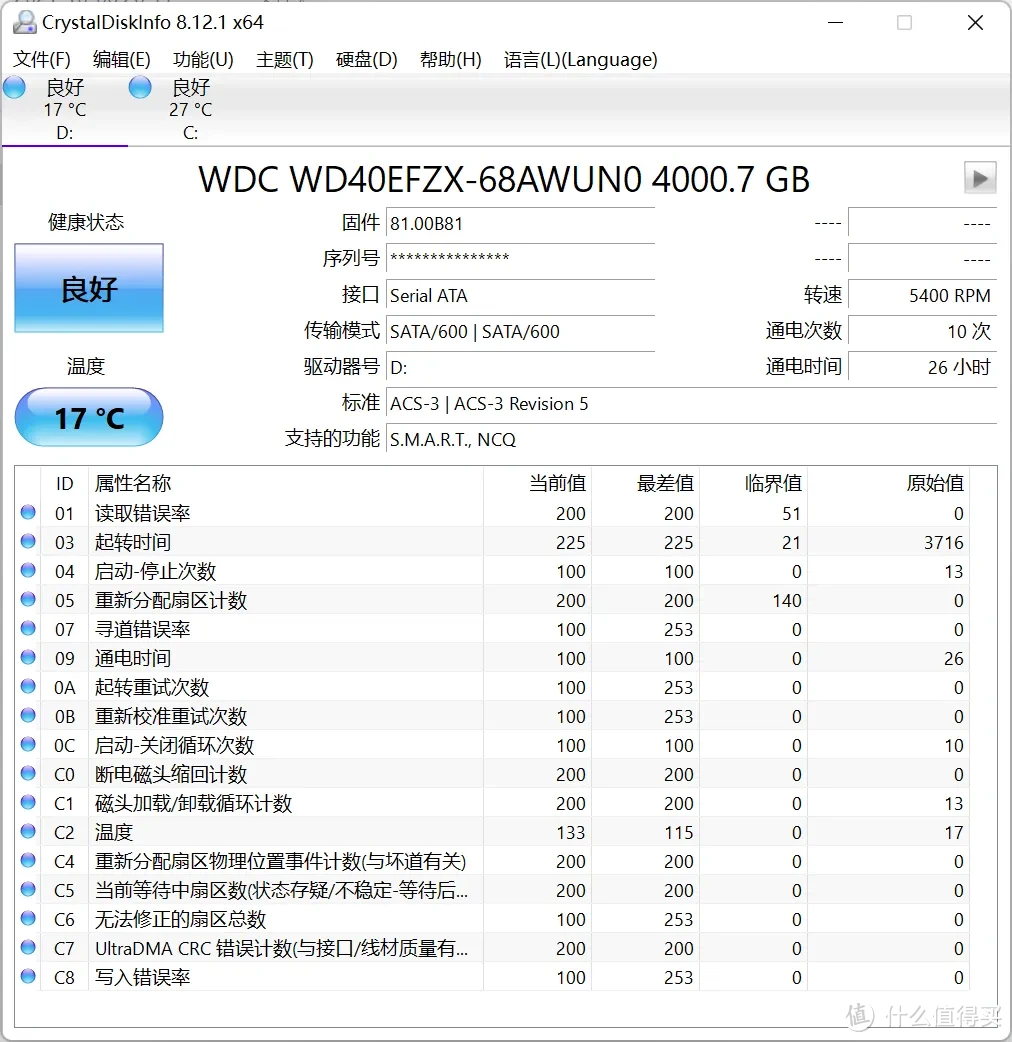

▲CrystalDiskInfo信息,可以看到红盘WD40EFZX 4TB转速为5400RPM

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

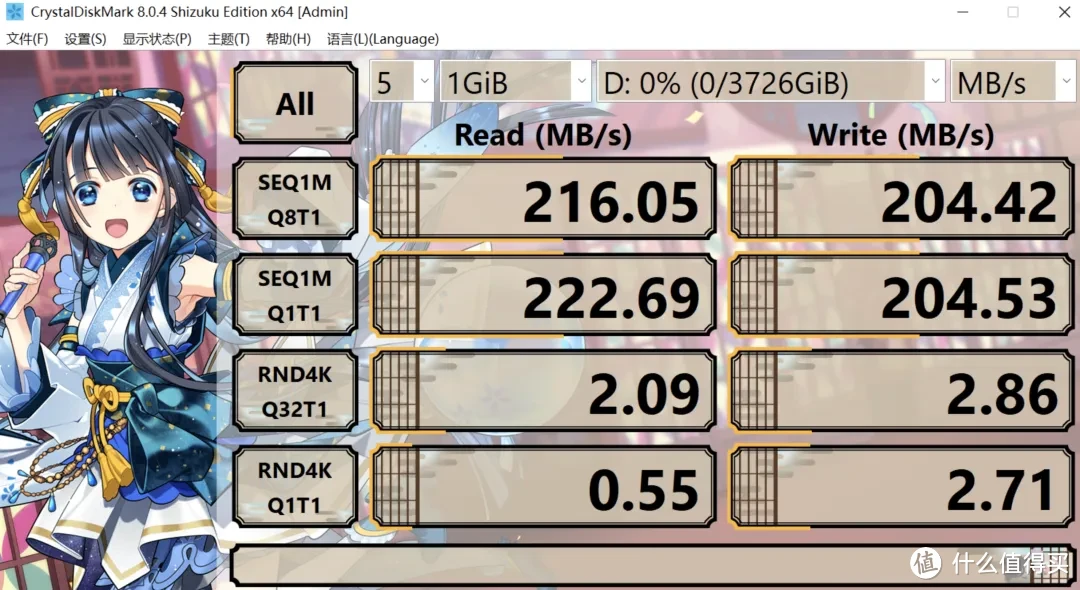

▲CrystalDiskMark测试,读取速度在216MB/s左右,写入速度在204MB/s左右

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

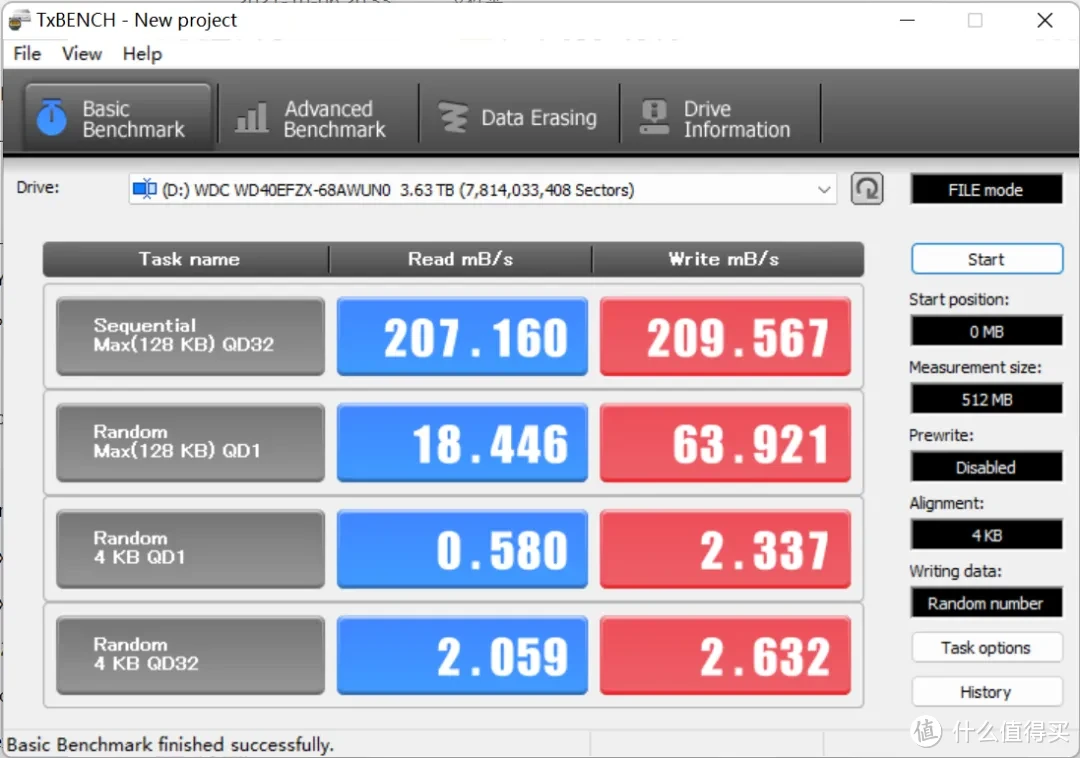

▲TxBENCH测试,读取速度在207MB/s左右,写入速度在209MB/s左右

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

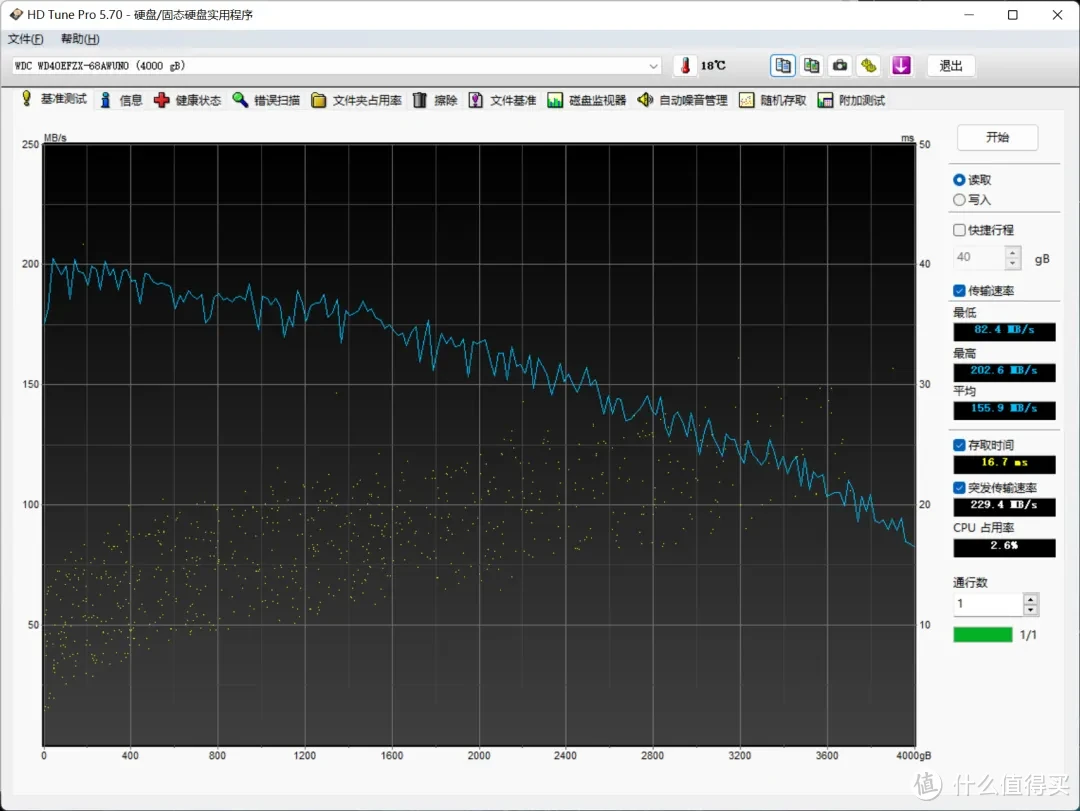

▲HD Tune测试。最高202MB/s的快速数据传输速度提供对基本内容的快速访问,内圈最慢速的位置也能保持在82.4MB/s以上

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

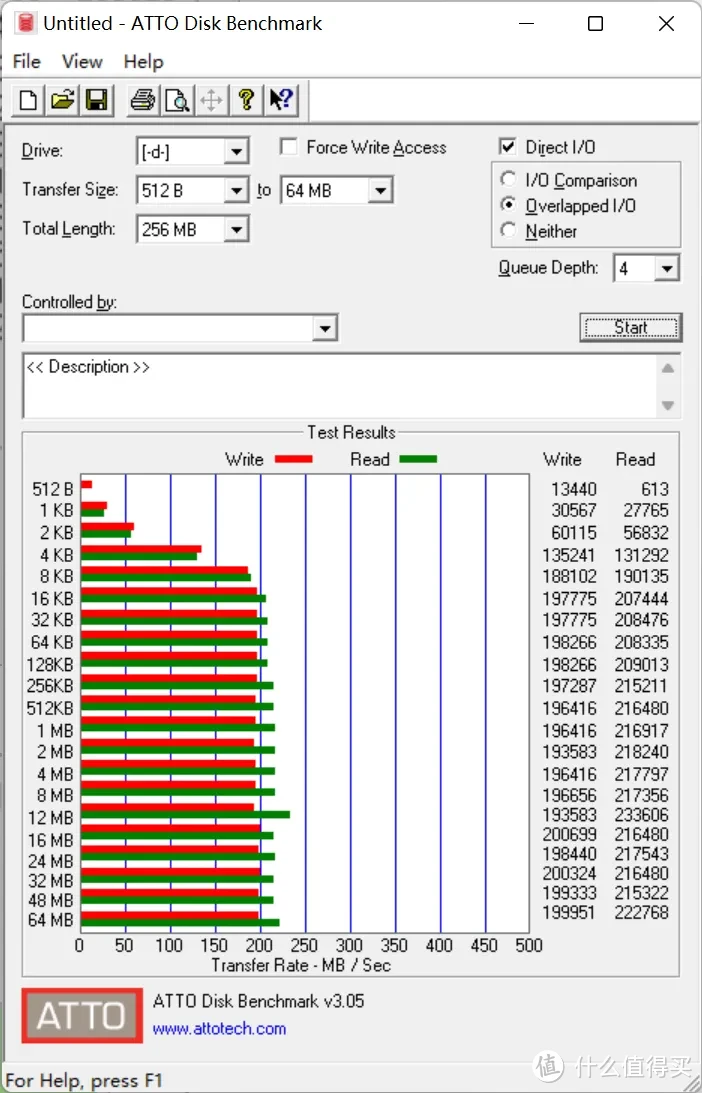

▲ATTO Disk Benchmark

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

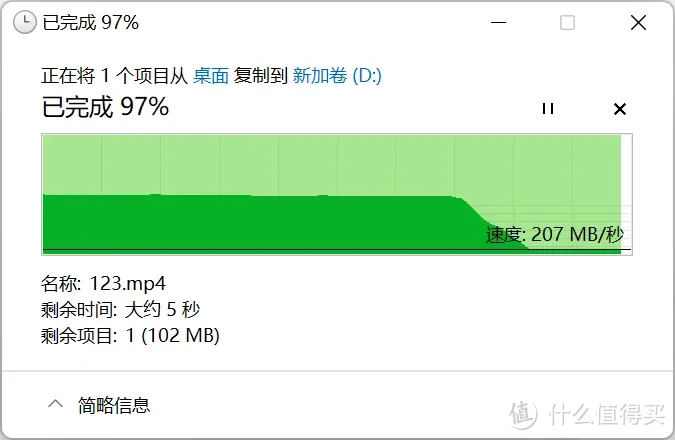

▲向WD40EFZX 4TB NAS盘写入文件,写入速率在207MB/s左右

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

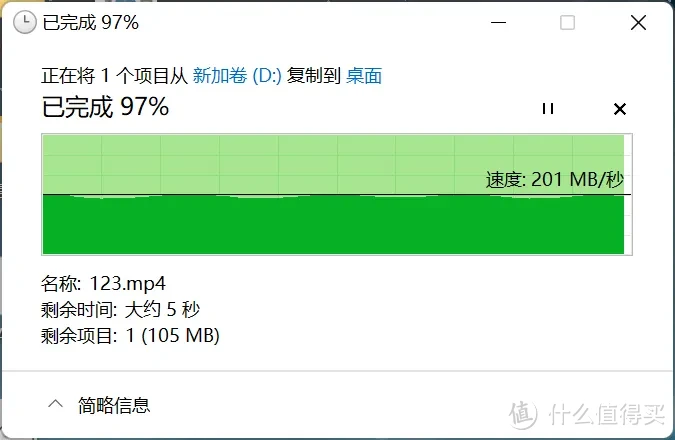

▲从WD40EFZX 4TB NAS盘读取文件,读取速率在201MB/s左右

固件

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

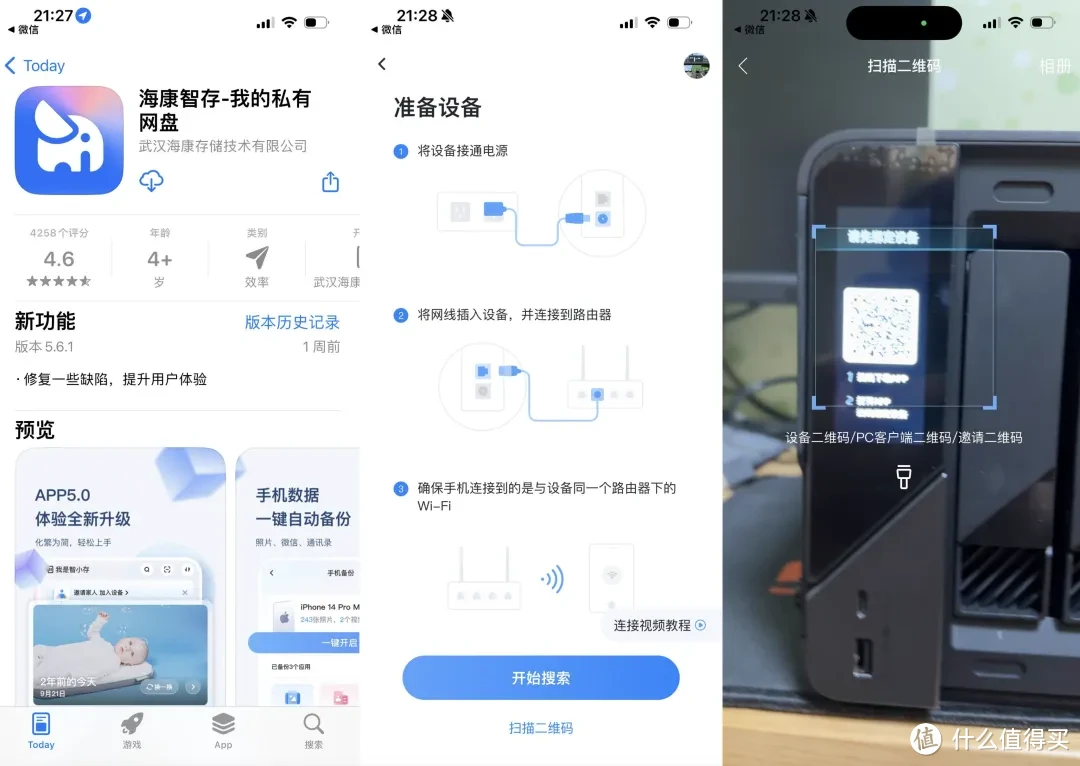

▲下载海康智存APP,扫描NAS R1上的二维码添加设备

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

▲初次使用时需要将NAS R1的系统升级至最新版本

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

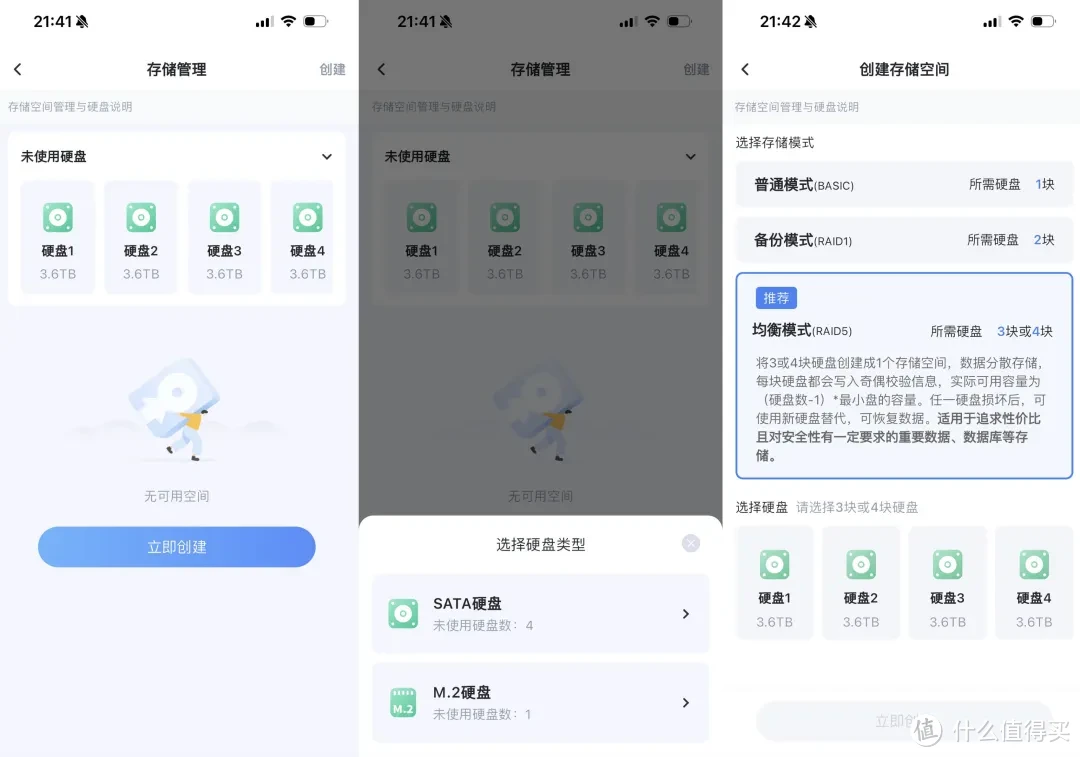

▲给NAS R1上的硬盘创建储存空间,支持RAID1/RAID5/BASIC模式

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

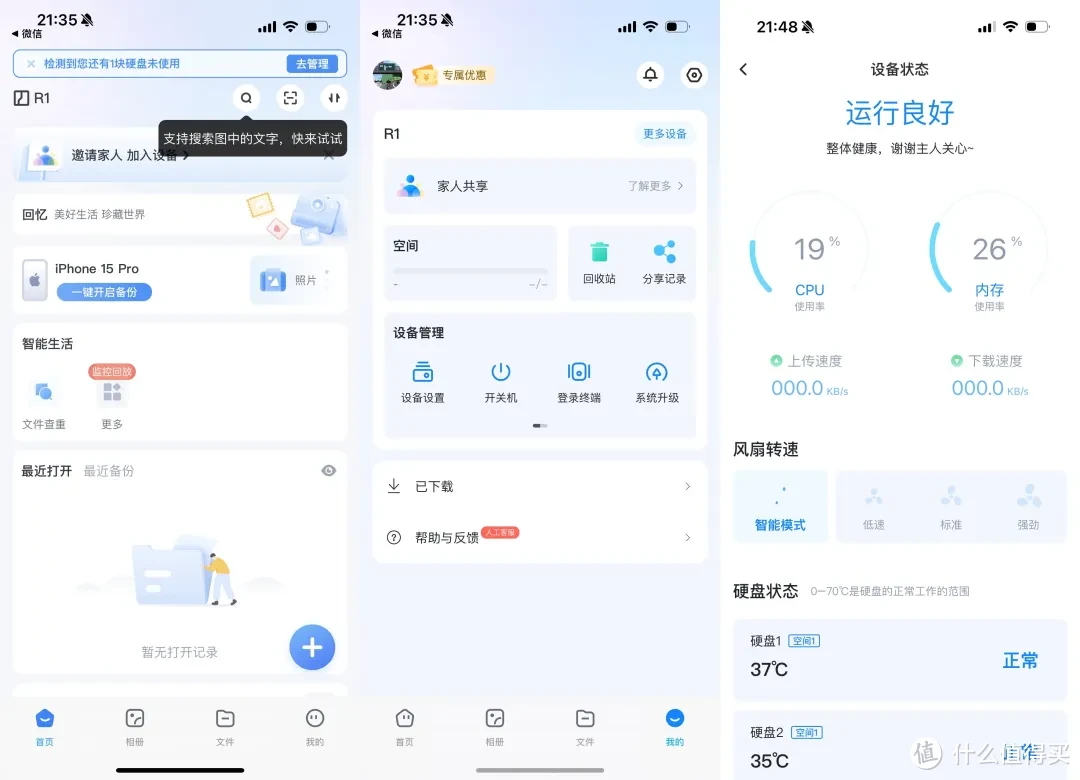

▲创建完成后进入主页面,可以在设备管理页面查看设备当前状态,包括CPU和内存使用率,各硬盘温度,风扇转速等等

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

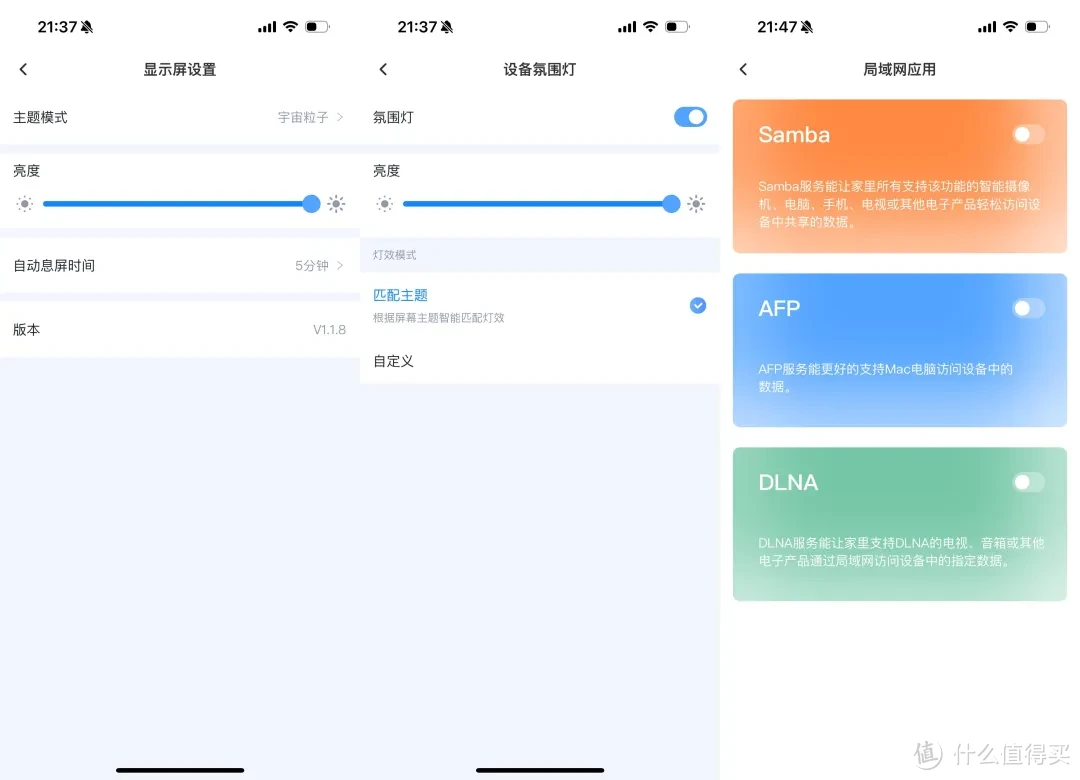

▲显示屏的主题、亮度、息屏时间都可以设置;设备氛围灯也能进行设置。启用Samba服务需要单独设置密码

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

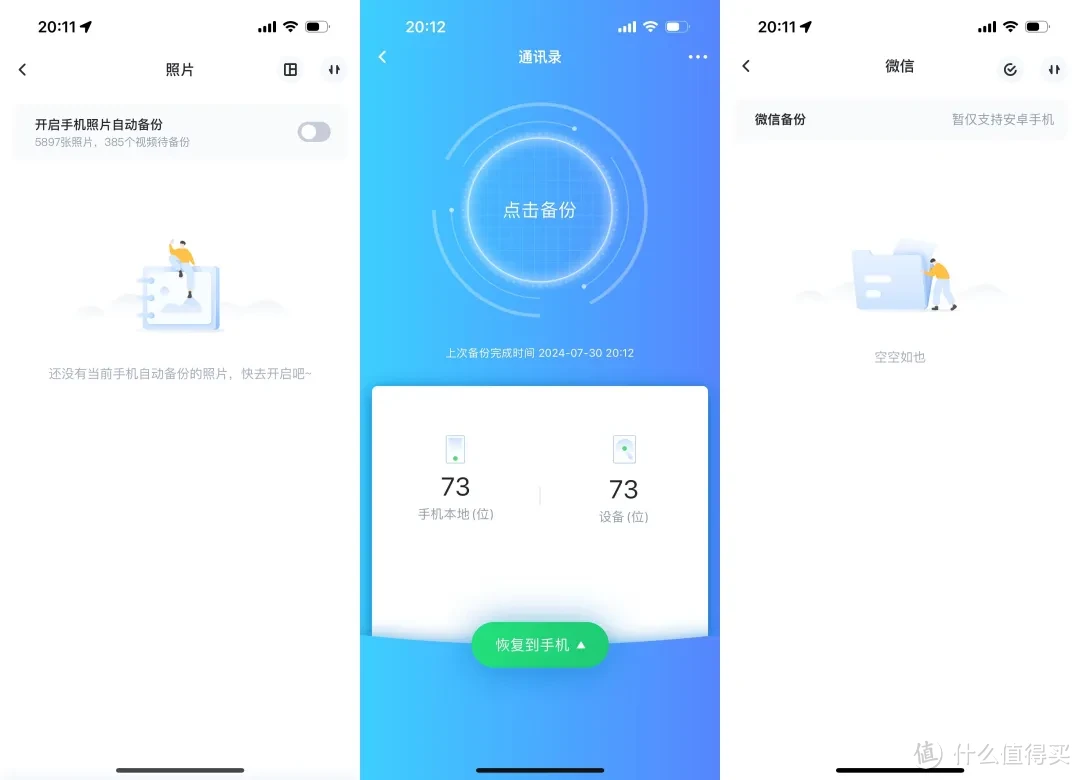

▲可以对通讯录、微信进行备份。目前微信文件备份只支持安卓手机

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

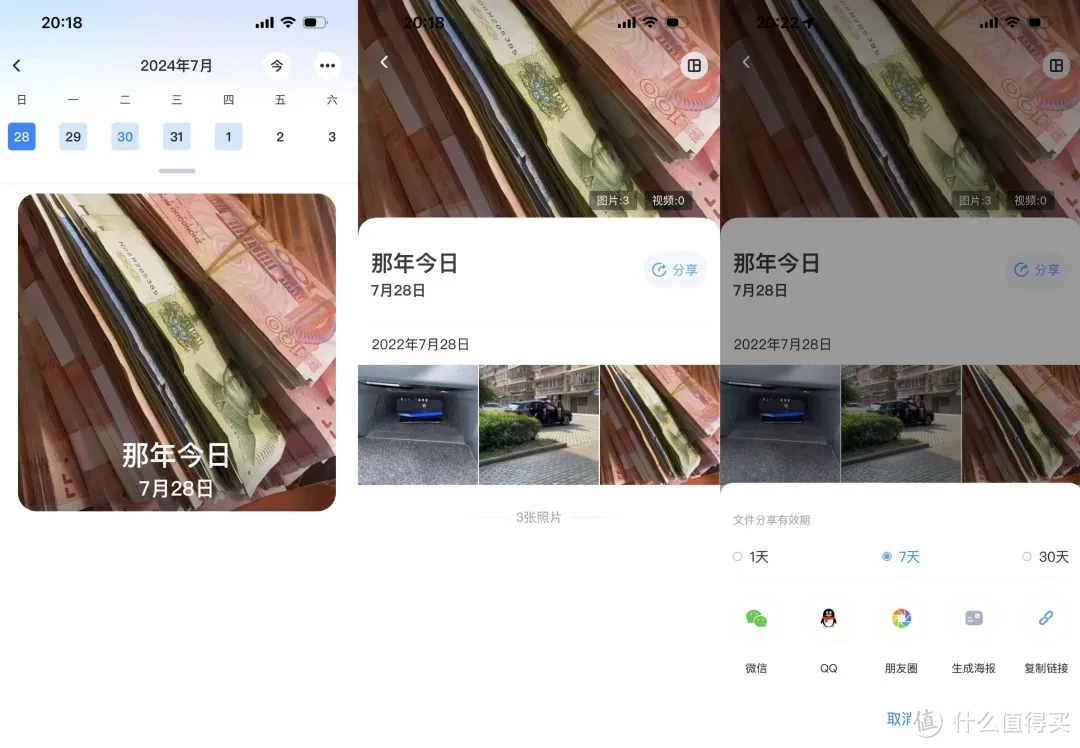

▲回忆相册:回溯并创建往年“今日”照片集;支持创建并分享自定义相册

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

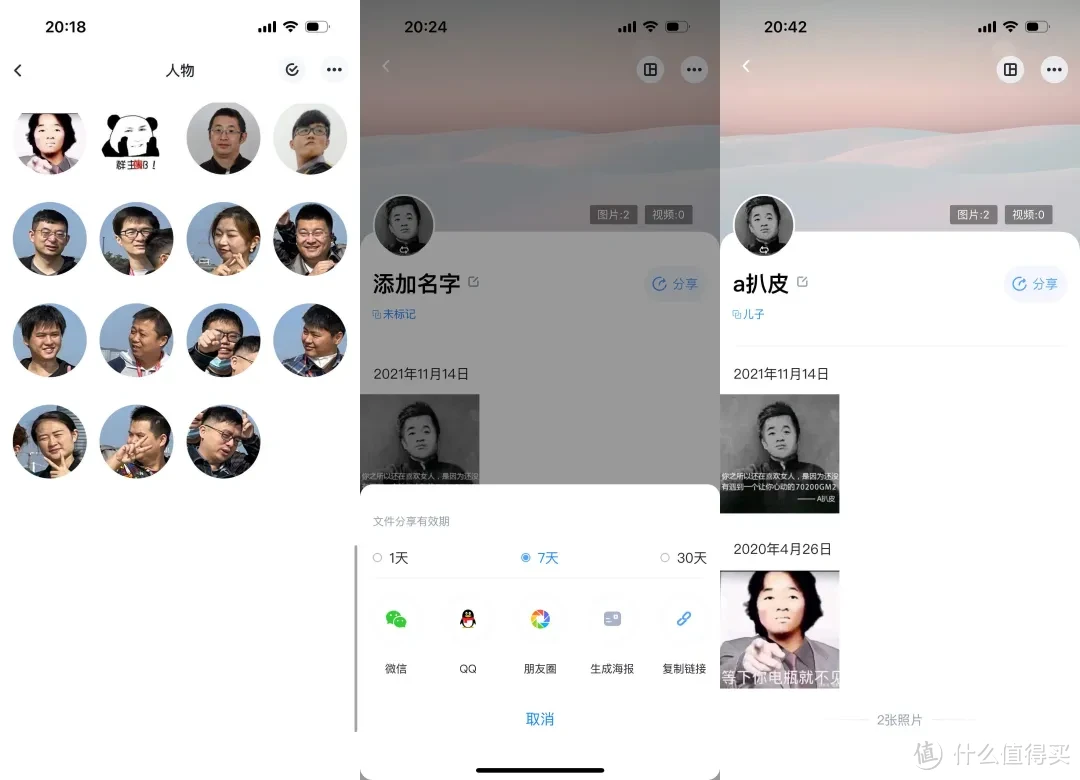

▲人物相册:支持人像识别,自定义人物关系、封面,分享相册

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

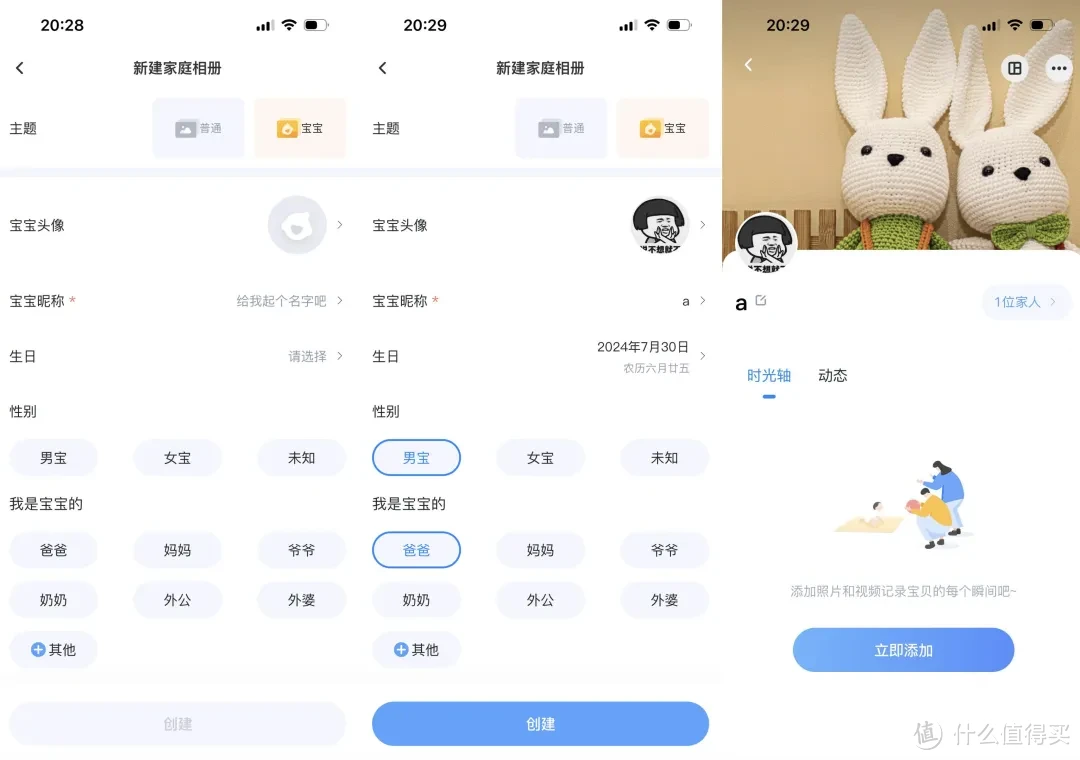

▲宝宝相册:自动计算宝宝年龄,照片排序,可邀请家庭成员点赞、分享

性能测试

单块M.2 SSD Basic

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

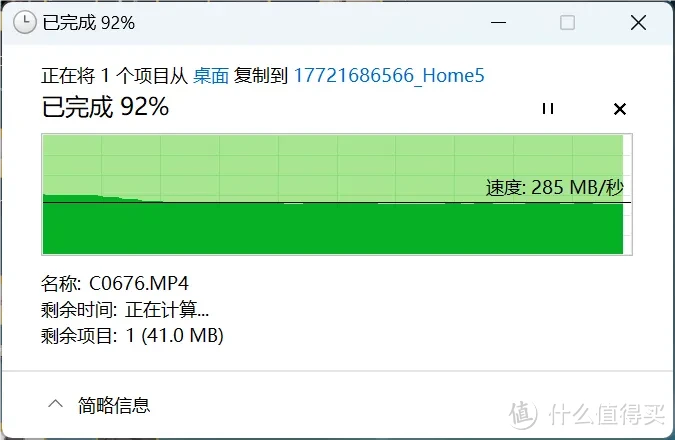

▲向NAS中上传文档,此时R1的写入速度为285MB/s

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

▲从NAS中取回文档,此时R1的读取速度为283MB/s

4块WD40EFZX 4TB RAID 5

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

▲向NAS中上传文档,此时R1的写入速度为283MB/s

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

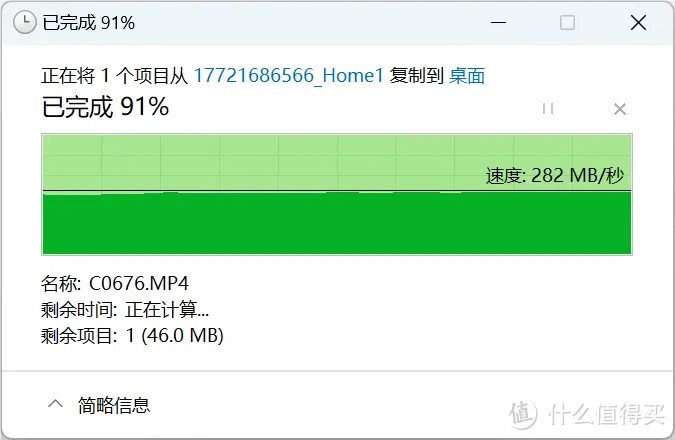

▲从NAS中取回文档,此时R1的读取速度为282MB/s

温度

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

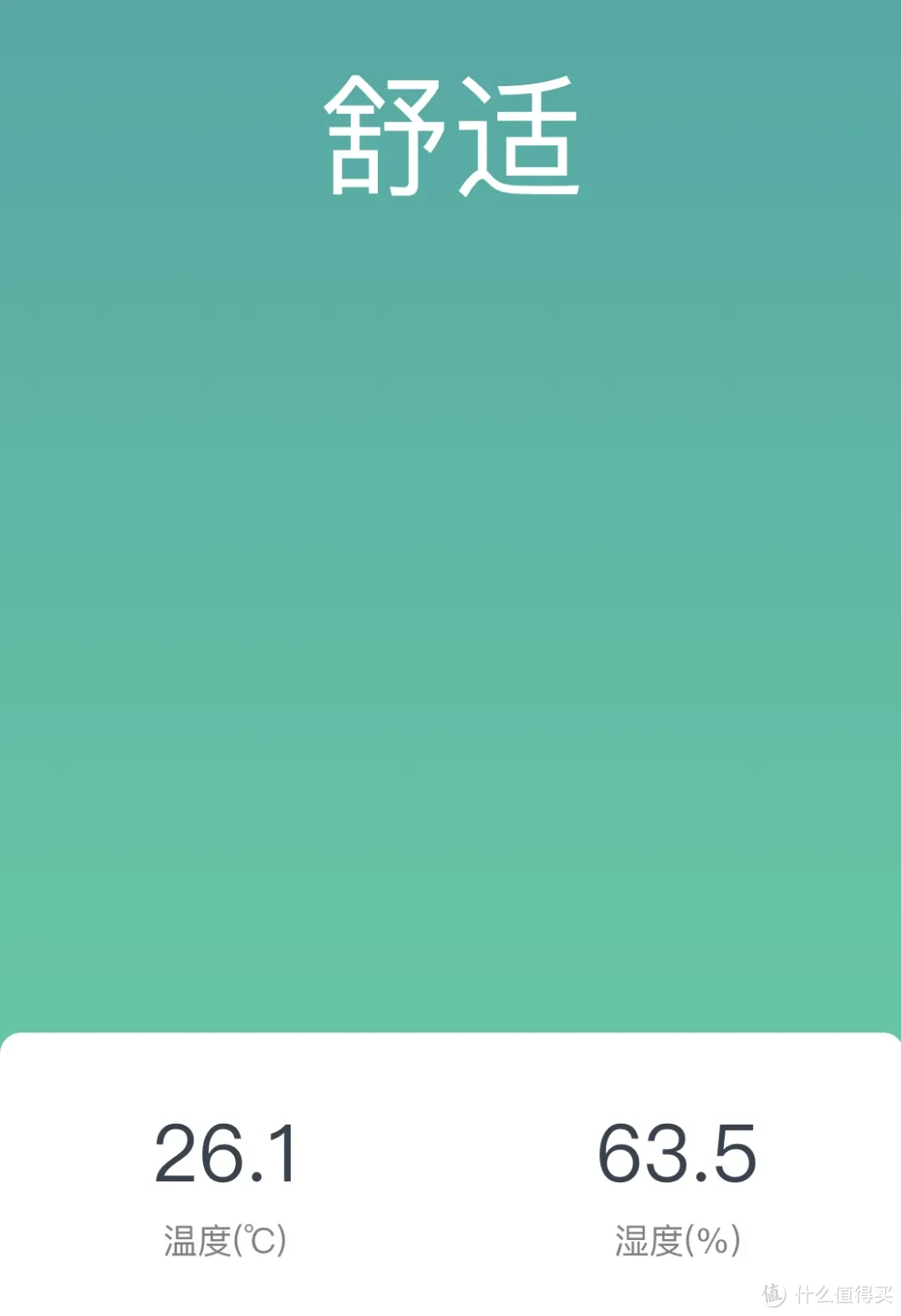

▲环境温度为26.1℃

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

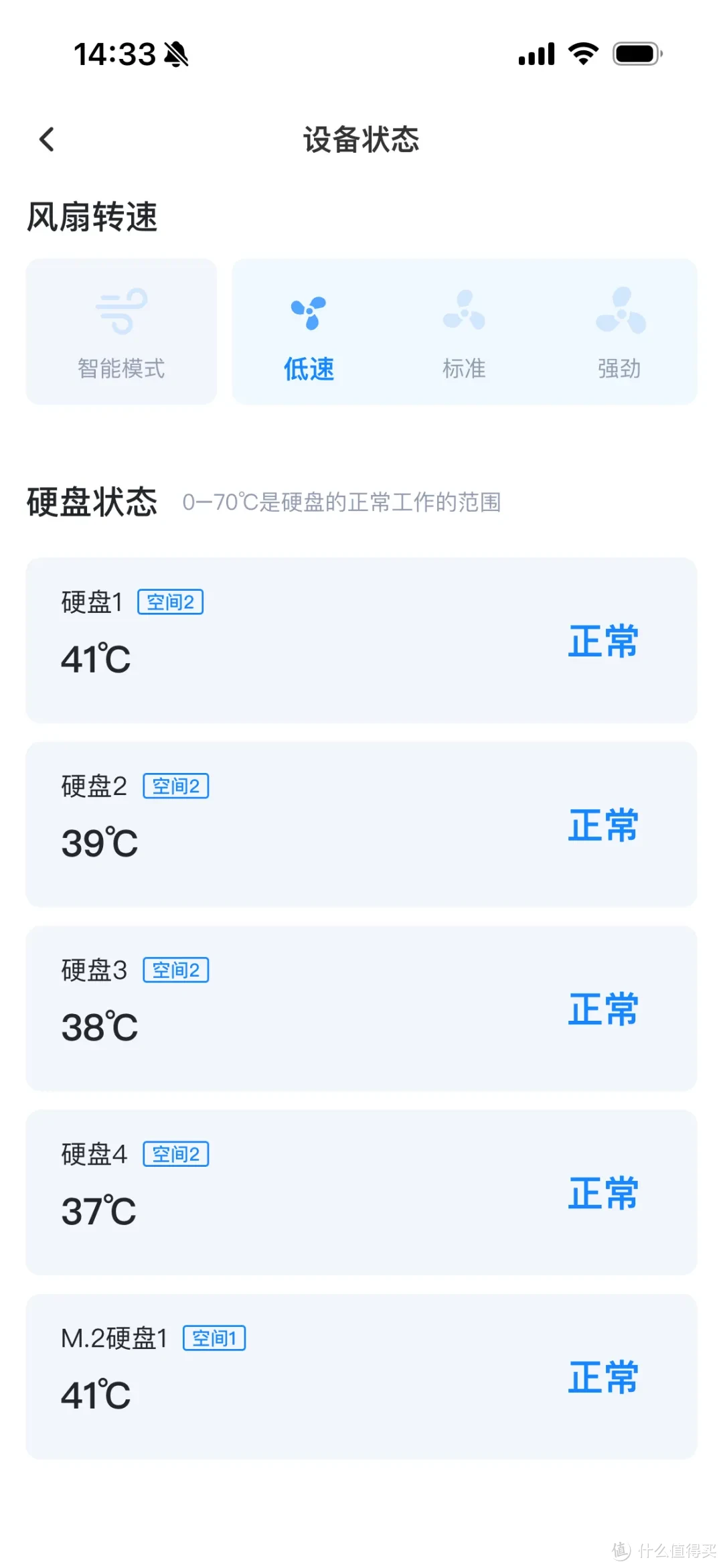

▲风扇低速模式。NAS正常运行1小时;HDD 1温度41℃,HDD 2温度39℃,HDD 3温度38℃,HDD 4温度37℃;M.2 SSD 1温度为41℃

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

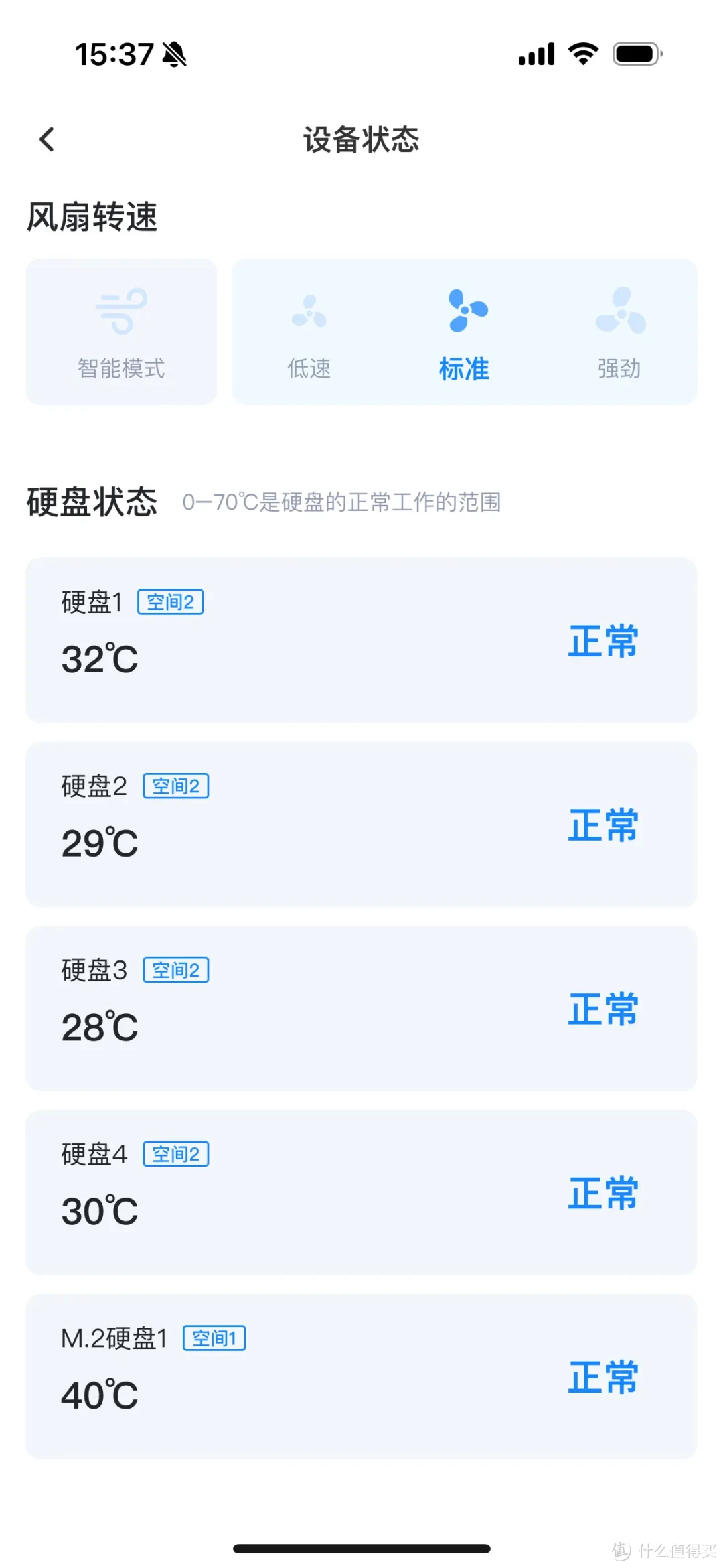

▲风扇标准模式。NAS正常运行1小时;HDD 1温度32℃,HDD 2温度29℃,HDD 3温度28℃,HDD 4温度30℃;M.2 SSD 1温度为40℃

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

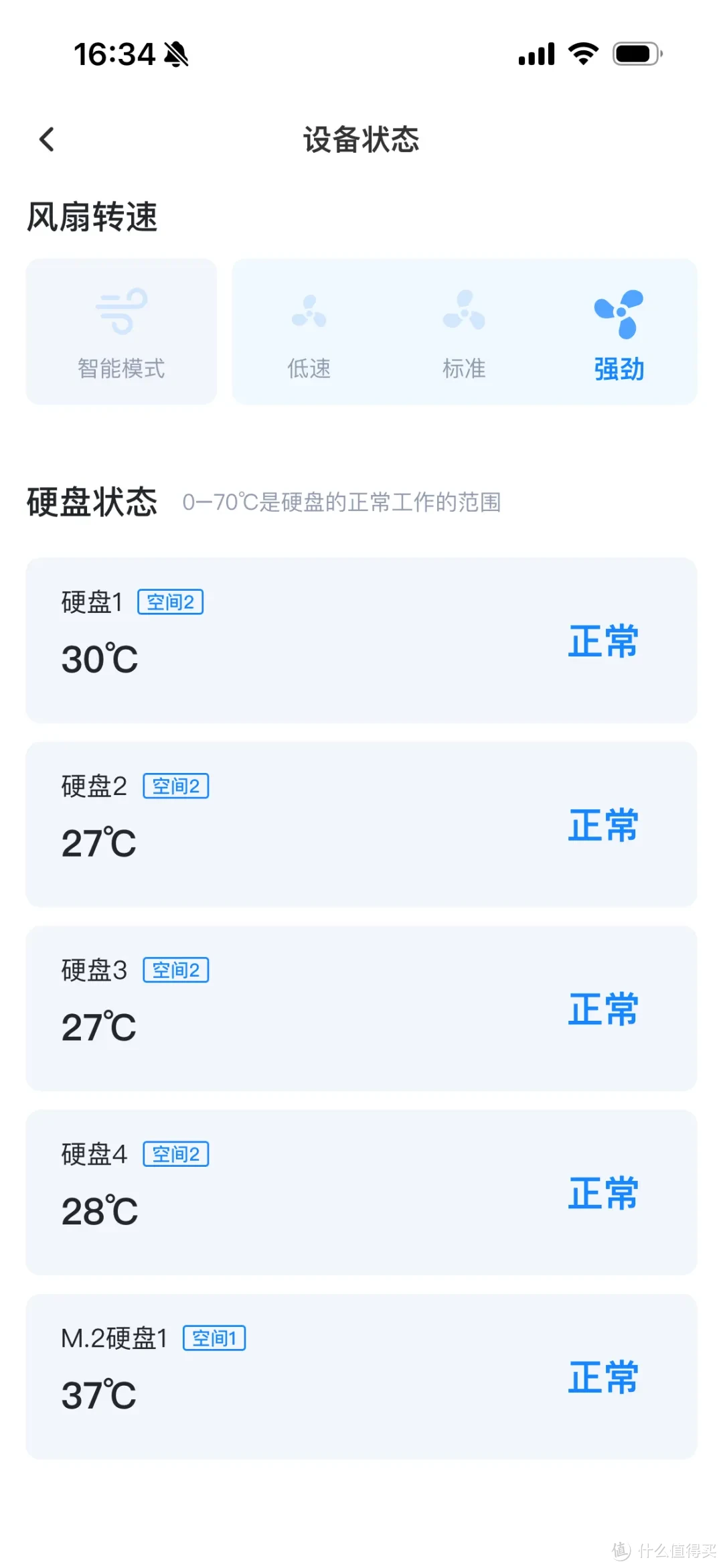

▲风扇强劲模式。NAS正常运行1小时;HDD 1温度30℃,HDD 2温度27℃,HDD 3温度27℃,HDD 4温度28℃;M.2 SSD 1温度为37℃

功耗

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

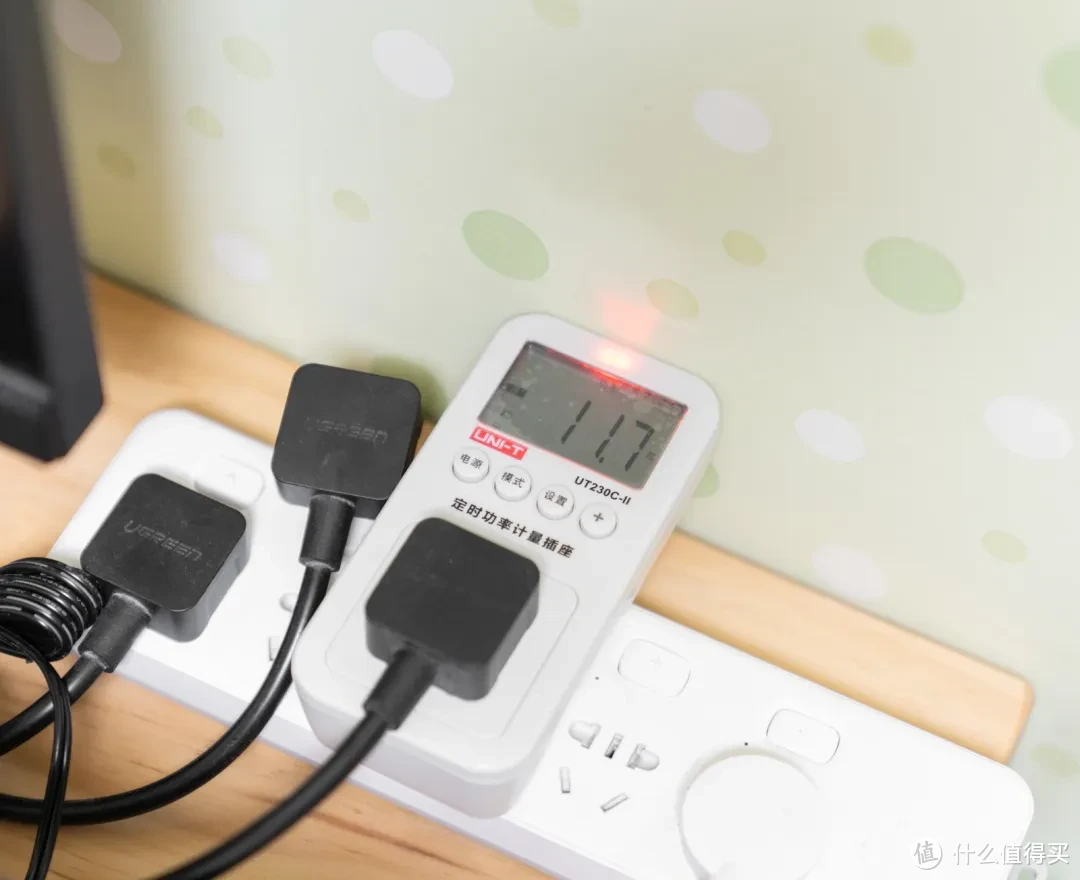

▲海康存储NAS R1硬盘休眠时功耗为11.7W左右

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

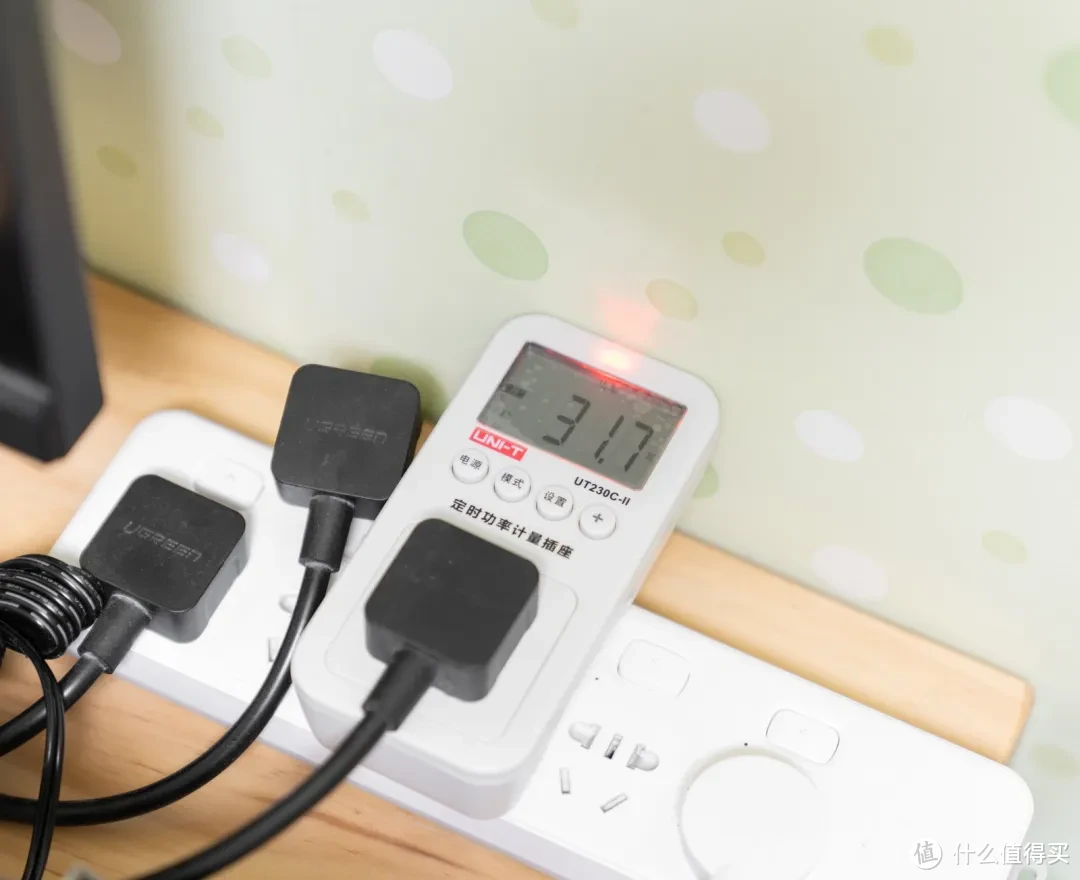

▲海康存储NAS R1使用2.5G LAN口正常运行时功耗为31.7W左右

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

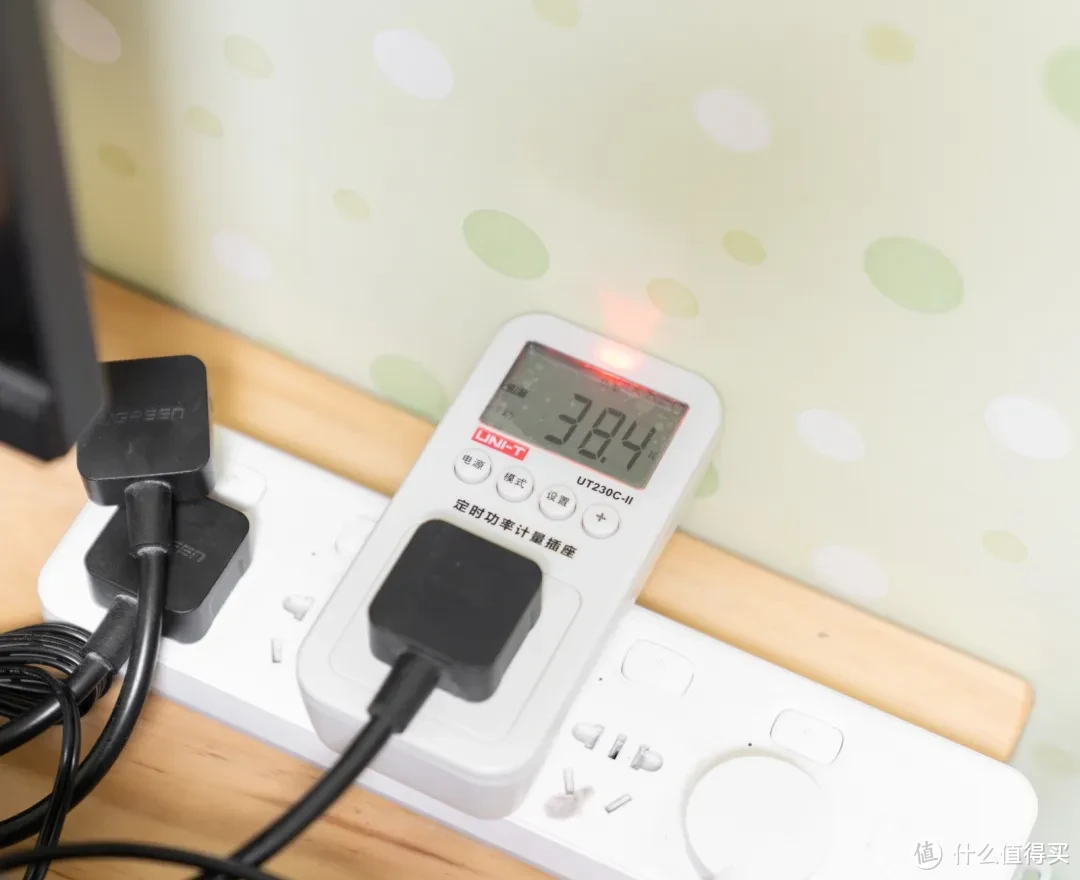

▲海康存储NAS R1使用2.5G LAN口向4块HDD RAID5储存空间上传文件时功耗为38.4W左右

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

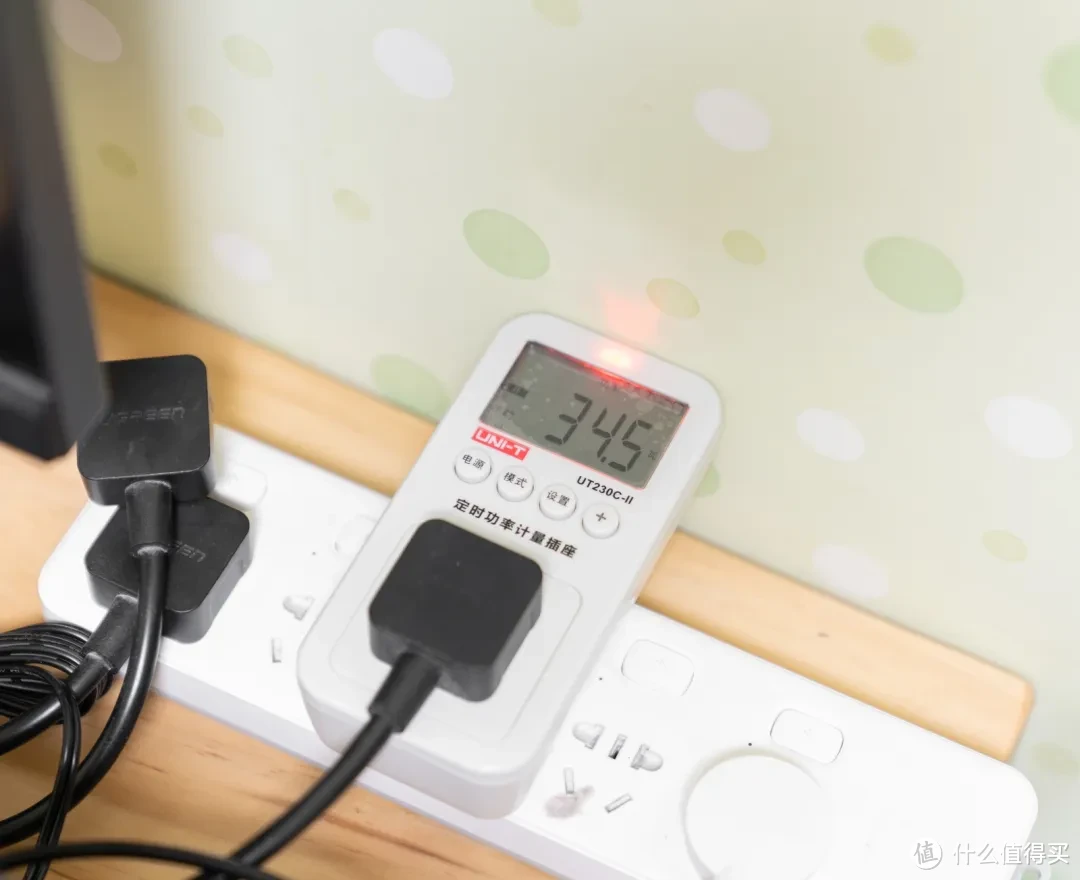

▲海康存储NAS R1使用2.5G LAN口向1块M.2 SSD Basic储存空间上传文件时功耗为34.5W左右

iStore OS

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

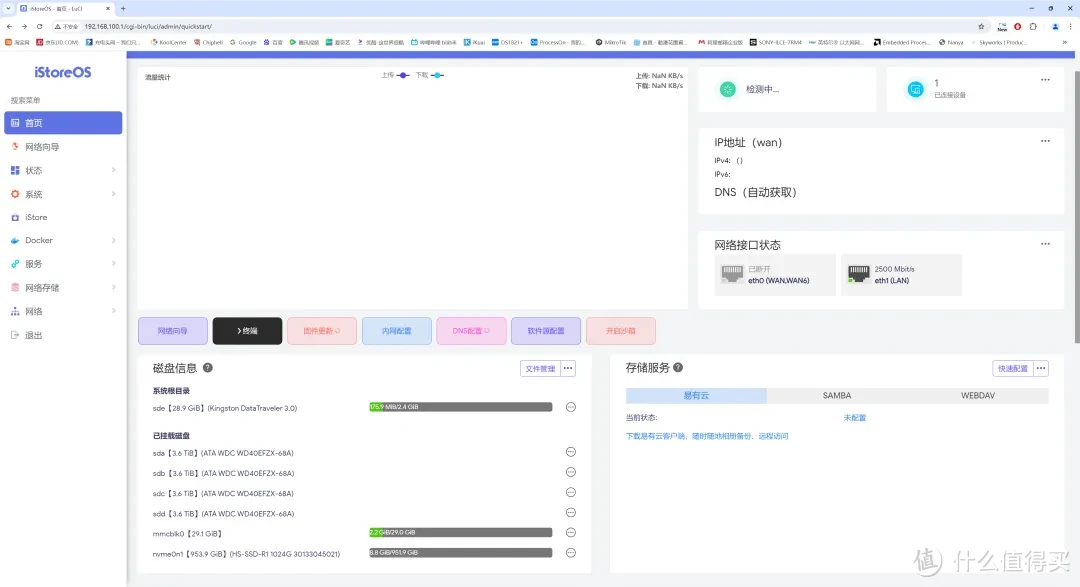

▲将iStore OS刷入U盘,插上R1的USB接口,开机默认从U盘启动,进入主页面可以看到硬盘挂载情况

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

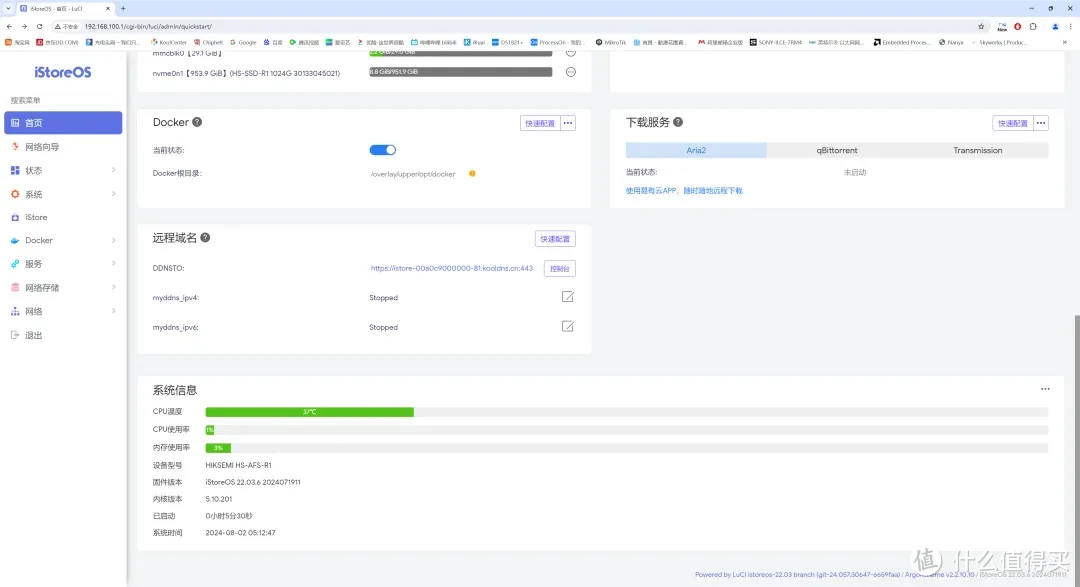

▲系统信息中可以查看当前CPU温度、CPU使用率、内存使用率

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

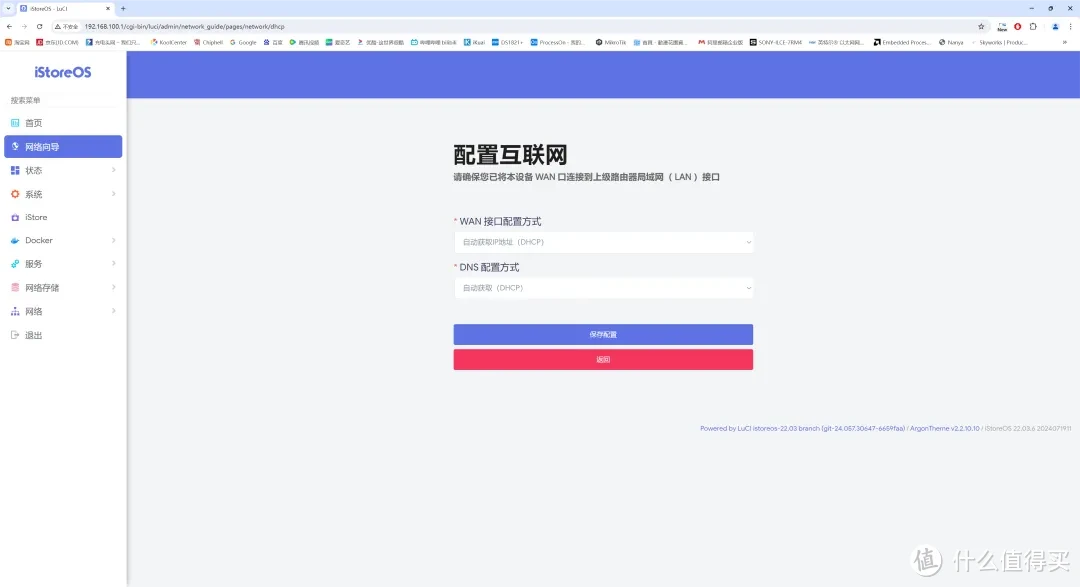

▲给iStore OS配置联网

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

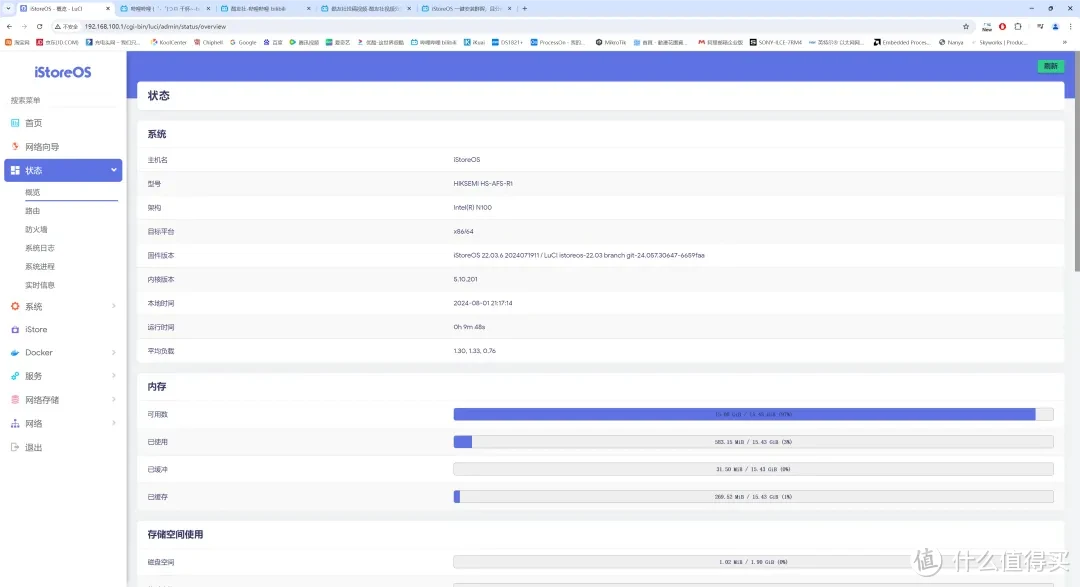

▲型号HS-AFS-R1;CPU是N100

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

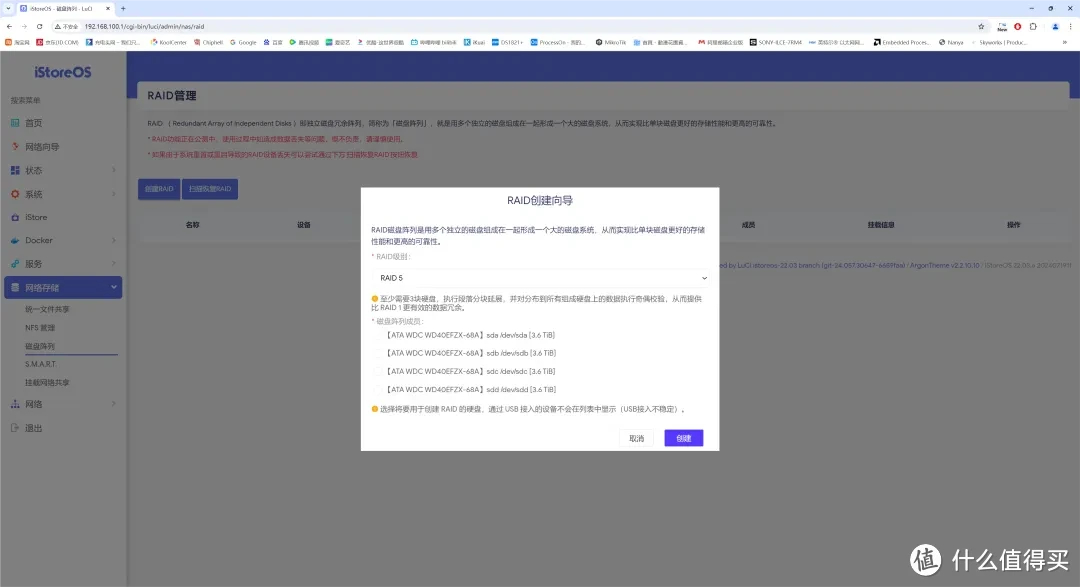

▲给四块HDD创建RAID5阵列

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

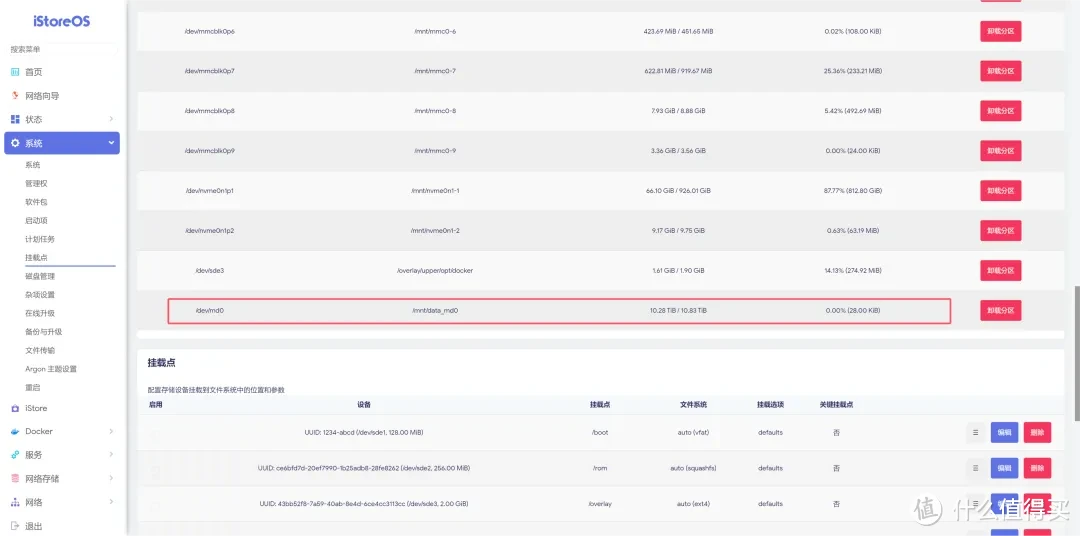

▲挂载成功后可以在挂载点中找到信息

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

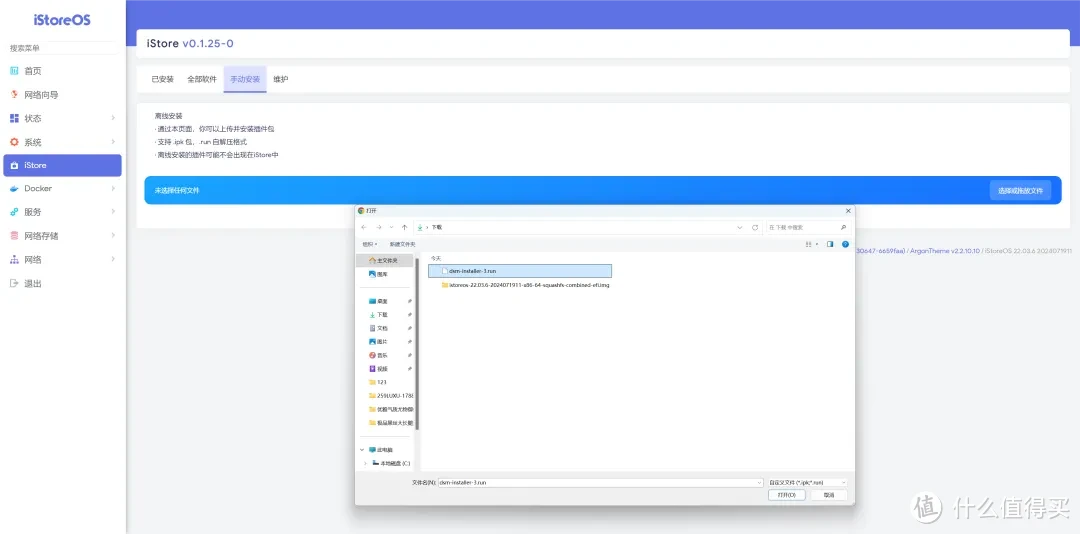

▲接下来我们在iSore OS上安装群晖DSM;软路由+NAS组合,下载DSM文件后在iStore OS中上传

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

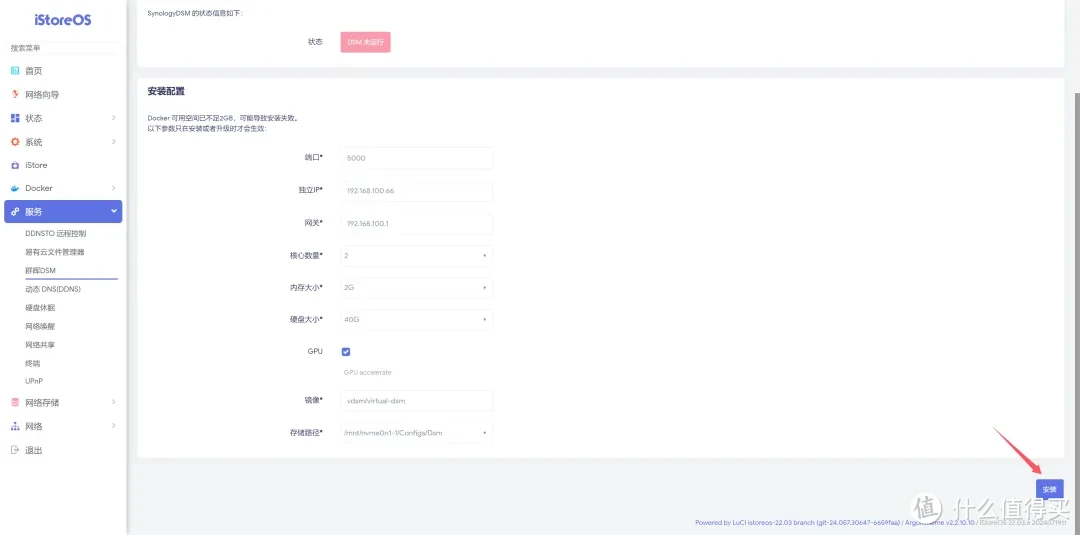

▲上传完成后可以在服务中找到群晖DSM,选择硬盘大小和储存路径后点击安装

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

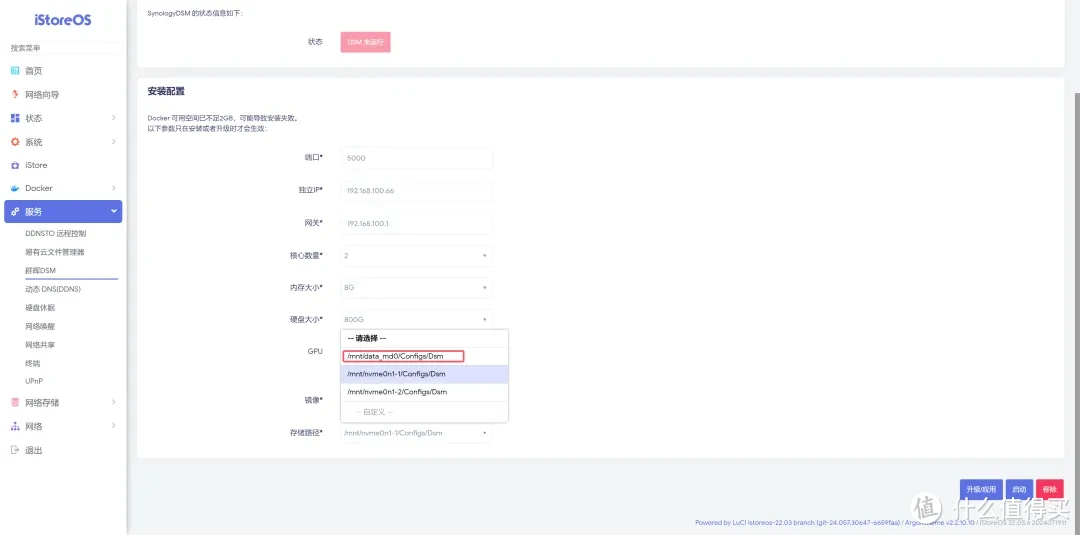

▲这里需要注意的是储存路径决定了你群晖DSM的空间容量,选择data-md0就是刚创建的RAID5空间;选择nvme0n1就是1T的SSD

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片
iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

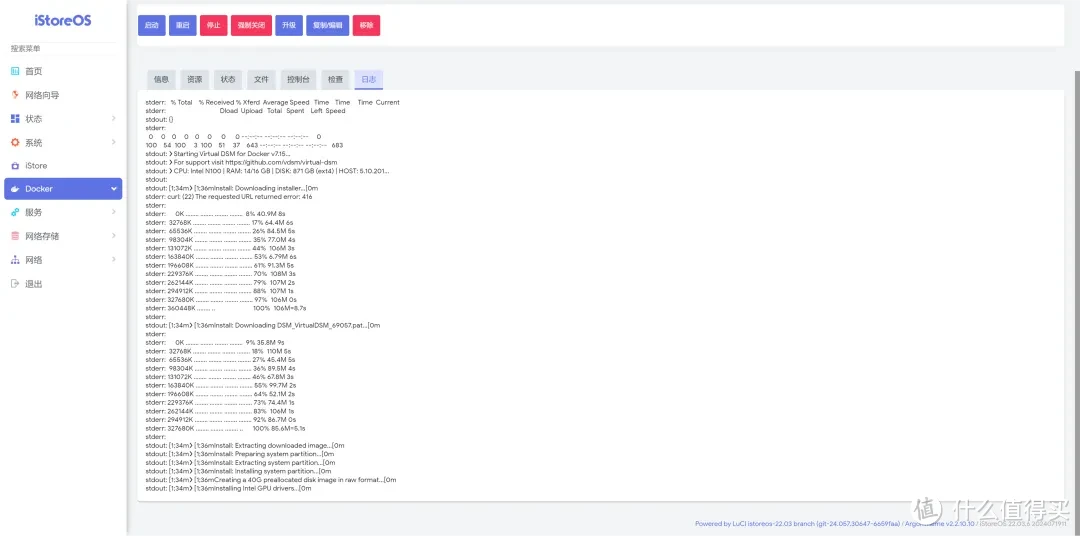

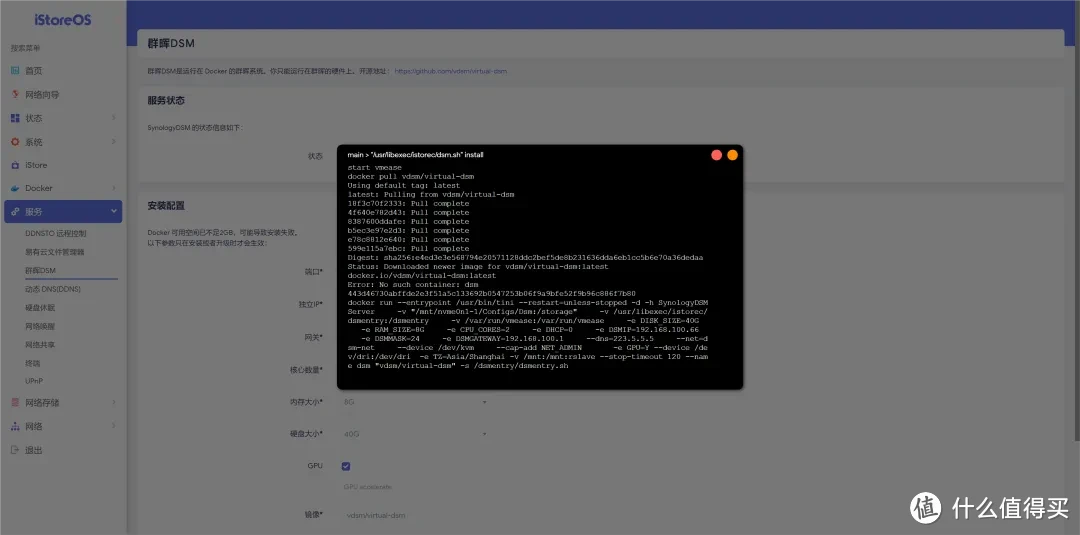

▲耐心等待安装完成

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

▲输入群晖DSM IP+端口号

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

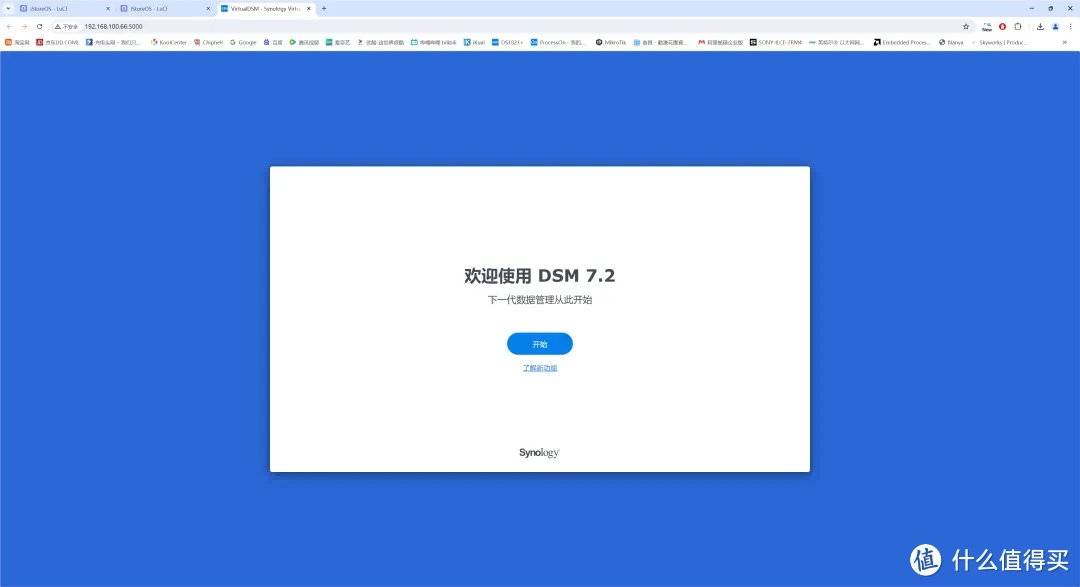

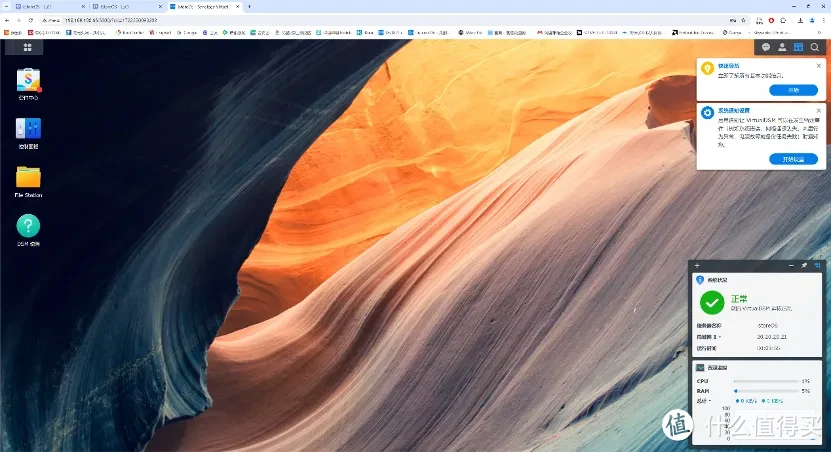

▲到主页面,群晖DSM大家都非常熟悉了

总结

iStore OS和DSM的好伙伴,海康存储 R1 四盘位 NAS 开箱评测图片

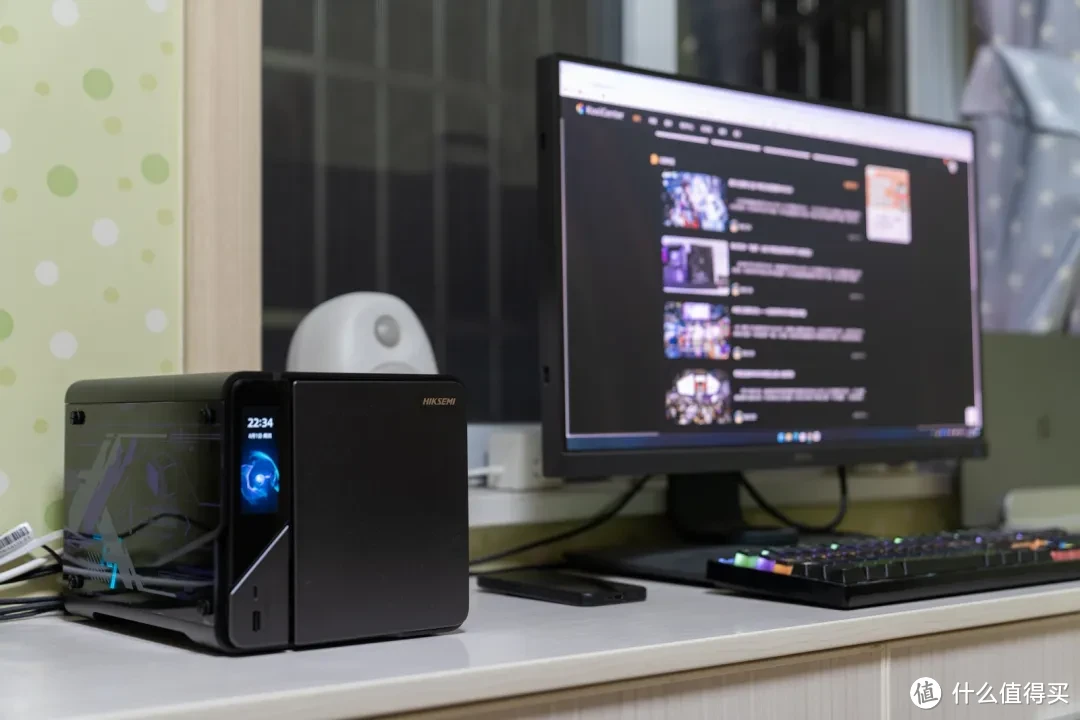

▲海康存储NAS R1作为一款新型的网络存储设备,定位于家庭和小型工作室用户

外观设计 海康存储R1采用了金属机身,做工精致,配备的2.86寸全彩触控屏能够显示设备状态并进行设置。除此之外,R1还具备磁吸面板和透明RGB侧板,整体设计具有高端感和良好的用户体验

硬件配置 搭载Intel N100处理器,提供4个HDD盘位和2个M.2 SSD盘位,支持最大96TB的存储容量,配置主流且具有竞争力

系统与功能 虽然系统界面简洁,易于上手,但功能相对较少,目前系统和生态上还有进步空间,部分功能如相册管理、数据备份、影音娱乐等已具备,但其他高级功能需要通过第三方App或Docker实现,爱好折腾的极客玩家可以刷入其他系统,也可以作为一台all in one设备来使用,售价也算良心。

综上所述,海康存储NAS R1在硬件配置和设计上表现出色,但在系统功能和生态建设上还有提升空间。对于追求高性能和高颜值NAS设备的用户来说,R1是一个值得考虑的选择

,
